Ремонт оголовья наушников Samsung Level On Pro
Достались мне по случаю наушники Samsung Level On Pro EO PN920 с блютусом. Наушники радовали меня ровно 5 месяцев, после чего мне показалось, что они начали как-то не очень хорошо держатся на голове. Беглый осмотр показал что по оголовью пошли трещины, много трещин, я бы даже сказал катастрофически много. Эксплуатация была исключительно домашняя и очень бережная, наушники по городу не таскал, да и можно сказать сдувал с них пыль, так как отношусь к любой технике аккуратно.
Disclamer: Я не буду касаться вопроса качества звука, стоят они ремонта или нет, либо нужно было пойти и купить новые обязательно правильного вендора понимающего толк в наушниках. Я принял решение починить, причем сделать это так, чтобы конечный результат выглядел приемлемо и по возможности сохранить функционал складывания. Также отмечу что вначале ремонта я не планировал статью, потому делал не столь много фотографий самого процесса ремонта, но там все просто поверьте, уверен справятся все.
Разбираем наушники, откручиваем с внутренней стороны оголовья по 2 маленьких шурупа отверткой Torx T5 с каждой стороны, снимаем накладки, далее аккуратно поддевая тоненькой отверткой отделяем мягкую внутреннюю накладку с «эко кожей». Ниже на фото видно качество кожи молодого дерматина, (к слову такими они мне достались):
Оставшуюся П-образную накладку сдвигаем в направлении от амбушюра, желательно для этого использовать руки или прорезиненную часть отвертки, т.к. можно повредить этот нежный пластик. Также снимаем стопоры каждого наушника, они просто вытаскиваются на себя.
После этого выдавливаем тонкой отверткой штифт шарнира самого наушника и вот оголовье у нас в руках:
Собственно сама проблема:
Стало понятно что оголовье нужно как-то укреплять. Поехал на местный рынок в магазин женской бижутерии, купил задешево два женских железных ободка, один оказался 5мм шириной, другой 7мм, разложил все запчасти на столе:
По форме они неплохо подходили, а после 20 минут правки руками, подошли практически идеально. Примеряю:
Тут надо сказать что есть два варианта ремонта, либо укреплять оголовье снаружи, что как мне показалось более правильно, но потребует обтяжки кожей, либо вклеивать железный ободок внутри, что избавит от работы с кожей, но не спасёт от обламывания самих кончиков оголовья там где шарниры, на которых держатся сами наушники. Тут видно что трещины пошли уже за шарнирами, а туда железный обод уже не вклеить, так как стопор наушников будет мешать.
Отмеряем ободок, обрезаем лишнее, прикладываем к оголовью
Приматываем скотчем, частично собираем наушники чтобы проверить силу прижима получившейся конструкции. Если все устраивает (а меня устроил 7мм ободок), то разбираем обратно, прижимаем ободок и шилом чертим линии по контуру ободка, чтобы точно подогнать его под свое посадочное место и впоследствии точно совместить две части. Ободок что один, что второй попался не идеальной формы, потому вставал на оголовье с некоторым скосом, но только в таком положении он прижимался по всей плоскости к оголовью
Вклеивать ободок я решил на 88-ой клей, так как он во-первых не дубеет после застывания, а во-вторых очень прочный и его легко купить. Для того чтобы у клея была лучше адгезия места склейки необходимо зашкурить, сделать их шершавыми (да, да первый раз я не зашкурил и пришлось очищать весь клей). Я использовал обычную наждачку для ободка и надфили для оголовья. Вклеиваем ободок в соответствии с инструкцией к клею, с обязательным обезжириванием и выдержкой по времени. Далее необходимо прижать ободок по всей длине оголовья, вот тут я долго ломал голову, как это сделать не повредив и так довольно хрупкое оголовье. Хорошим вариантом оказался зажим-клещи вот такого плана
Нужно отрегулировать клещи так чтобы они хорошо прижимали, не ломая при этом пластик. После соединения оголовья и ободка нужно пройтись этим зажимом по всей длине ободка, ободок прижимается, выдавливая клей, ждем секунд 30-60 и двигаемся на следующий участок, и после этого его будет уже не оторвать. После прожимки по всей длине я закрепил клещи на обоих концах получившейся конструкции и так оставил до полного высыхания клея. Вместо клещей я думаю можно подобрать маленькие струбцины.
После нанесения пятна 1,5 см клея прижимаю и разглаживаю его глянцевой бумагой — подложкой от разного рода наклеек, она не липнет к термоклею.
Далее мне нужна была кожа, я заказал отрез кожи на алиэкспресс сразу как только решил ремонтировать оголовье, и через 2 недели отрез кожи примерно 30х30 см был уже у меня. Кожу взял самую тонкую какую смог найти — 0.3-0.5 мм, так как она лучше тянется и её проще формовать. Надо сказать что до этого я с кожей не работал и это был мой первый опыт. По сути кожу покупал наобум. Уже после того как наушники были готовы я узнал что в Москве можно купить кожу гораздо лучшего качества и при этом дешевле. Поэтому особого смысла заказывать вслепую на алиэкспресс не вижу, проще приехать в магазин и руками потрогать все варианты и выбрать самый подходящий. Лайфхак — маленький отрез перчаточной кожи можно купить во всевозможных «ремонтах обуви», «починки одежды» и тд. моя кожа больше подходит под определение салонная — для обтяжки салонов автомобилей.
Обтяжку кожей начал с мягкой нижней части. Убираем дерматин подручными средствами.
Он приклеен на какой-то не очень хороший резиновый клей, отдирается легко.
Отклеенный кусок дерматина распрямляем, разглаживаем и приклеиваем прозрачным скотчем к коже с обратной стороны и вырезаем по получившемуся шаблону с небольшим запасом в 1-2мм, я не следовал точно всем вырезам шаблона, это ни к чему, края будут скрыты за накладками. Чтобы кожа не оставляла складок нужно начинать приклеивать с одной стороны параллельно натягивая кожу по краю, потом переходить к другой стороне и также клеить в натяжку. Клеить только тот самый буртик, который был приклеен и у оригинального дерматина. Кожа к поролону не клеится. Клей я использовал вот такой:
Почему именно этот клей? Он имеет несколько очень важных именно для этой работы параметров. Не оставляет белёсых разводов, застывает довольно быстро, имеет при этом запас по времени в 5-10 сек до соединения поверхностей и после застывания он полностью прозрачен и не хрупок как обычный цианакрилат. Еще в плюсах он в отличии от последнего не обладает сверхтекучестью и его можно довольно аккуратно наносить на тоненький край в 2 мм. Я промазывал участки по 2 см и приклеивал кожу прижимая пальцами, в прижатом состоянии выдерживал с минуту и клеил следующий участок. Тут самая большая опасность — заляпать клеем открытый участок кожи, поэтому если где-то клей выступил, а вам хочется перехватится поудобнее, лучше не надо, либо держите в уме что можно испачкать кожу.
После проклейки у меня получилось вот так:
Видно что есть небольшие складочки — нужно было лучше и равномернее натягивать кожу во время проклейки, а также учитывать что кожа тянется по разному в продольном и поперечном направлении и шаблон располагать правильно, а не в целях экономии кожи, как это получилось в моем случае. Но в принципе для первого раза и я считаю получилось вполне нормально, складки выглядят естественно.
Далее я взял кожу, к этому моменту я понял, что она тянется в каждом направлении по разному. Приложил оголовье к коже в направлении где она тянется лучше и начертил шаблон, оставляя запас с каждой стороны около 5мм, этого более чем достаточно. По опыту на торцах запас можно оставлять в 1-2 мм, у меня кожа очень легко и сильно тянулась, так что от запаса в 1 см по сумме сторон оказалось чересчур много, потом просто отрезал лишнее.
Сначала клеим один торец, через пару минут клей уже схватится и можно натягивать кожу по всей длине. намазав клеем второй торец оголовья я максимально натянул кожу и приклеил его. Обрезал по размеру уже после приклейки что было не очень удобно. Думаю лучше отмерить сразу, от максимальной натяжки взять запас в 3-5 мм и ровно обрезать край и клеить уже по ровному краю, либо иметь в наличии тонкие маникюрные ножницы. Ну а дальше подтягиваем борта и проклеиваем их по 2-3 см.
Конечный результат обклейки оголовья кожей.
Ну а дальше остается все собрать. Со сборкой не возникло никаких проблем. Все четко встало на свои места.
Результат меня полностью удовлетворил, наушники имеют вполне опрятный вид, отлично сидят на голове при этом не спадают, и я надеюсь прослужат они еще долго. Бюджет ремонта составил порядка 700р, а остаток кожи определенно найдет применение. Основное правило которое мне помогло — не торопиться, делать всё не спеша, в свое удовольствие.
Как починить дугу у наушников?
16 Mar 2018 в 22:36
16 Mar 2018 в 22:36 #1
Лопнула дуга у моих hyper, это чинится всем как известно что пластик не клеется,и мне из аыкидавать я же с ними токо 3 недели отходил((
Просто это чинится или нет??
16 Mar 2018 в 22:38 #2
Нужно заранее делать выбор в пользу наушников с металлической дугой, какая конкретно модель у тебя?
16 Mar 2018 в 22:39 #3
Фото, что можно сказать без визуала? Или ты думаешь все знаю как выглядят эти уши?
16 Mar 2018 в 22:39 #4
как известно что пластик не клеется
Что значит, пластик не клеится? Ты папиллома что ли? И кому это известно?
Есть даже для металла КЛЕЙ. Если ты пластик пытаешься приклеить клеем ПВА, то тебя уже не спасти.
16 Mar 2018 в 22:40 #5
Нужно заранее делать выбор в пользу наушников с металлической дугой, какая конкретно модель у тебя?
Это не важно,у всех этих наушников материал пластик,и что делать??может сделать какие то крепления чтобы склеить,пластмасса не клеется(
16 Mar 2018 в 22:40 #6
16 Mar 2018 в 22:42 #7
Что значит, пластик не клеится? Ты папиллома что ли? И кому это известно?
Есть даже для металла КЛЕЙ. Если ты пластик пытаешься приклеить клеем ПВА, то тебя уже не спасти.
Что значит, пластик не клеится? Ты папиллома что ли? И кому это известно?
Есть даже для металла КЛЕЙ. Если ты пластик пытаешься приклеить клеем ПВА, то тебя уже не спасти.
Каким пва?ты дурак что ли?
16 Mar 2018 в 22:42 #8
Это не важно,у всех этих наушников материал пластик,и что делать??может сделать какие то крепления чтобы склеить,пластмасса не клеется(
Без конкретного фото, ничем тебе тут не помогут.
Как уже говорилось сейчас клей есть для всего.ну и пайку ни кто не отменял.
16 Mar 2018 в 22:43 #9
16 Mar 2018 в 22:43 #10
16 Mar 2018 в 22:46 #11
Причем тут жрать?у меня дуга сломалась точнее лопнула,за того что я их перегнул слишком сильно
Ну значит старый добрый способ:
нагреваешь 2 половины, сильно, но чтобы не горели и между собой состыковываешь. Да не очень красиво, зато надежно.
16 Mar 2018 в 22:46 #12
16 Mar 2018 в 23:07 #13
металечискую пластину сверху прикрутить
16 Mar 2018 в 23:08 #14

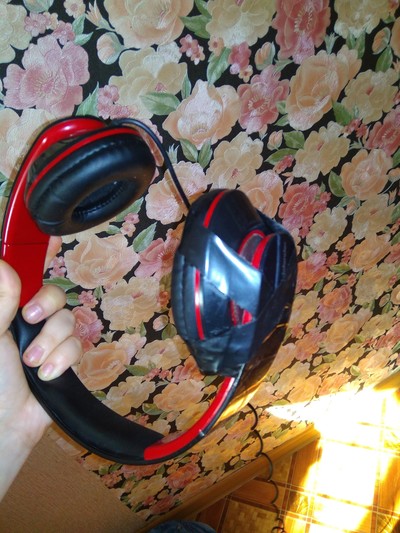

Вот она сломанная ужас я даже не знаю че с ней делать(помогите55
16 Mar 2018 в 23:13 #15
Вот она сломанная ужас я даже не знаю че с ней делать(помогите55
чому ты кинул ссылку на свой профиль ааа(55
16 Mar 2018 в 23:15 #16
чому ты кинул ссылку на свой профиль ааа(55
чето проорал с ентого месседжа и аватарки
по сабжу тебе тут много насоветовали с изолентой, пайкой, клеем
16 Mar 2018 в 23:16 #17
короче у меня была жара ситуация на работе
но у него одноразовая ножка(это когда раз вставляешь ногу а вытащить потом уже невозможно)
будь это обычный за 100тр плюнули бы. но тут 100% как запалят нажалуются и штрафанут.
Как починить оголовье наушников?
Приветствую всех. Ребят, подскажите, может у кого было подобное?

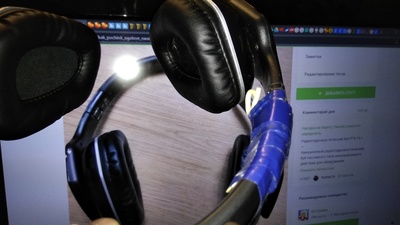

пару месяцев назад купил беспроводные наушники, бюджетные, но с учётом того что я слушаю только аудиокниги и подкасты их батарея меня безумно радовала. Но тут случилось такое.
Тут явно не гарантийный случай, просто изолентой замотать тоже не вариант. Была мысль загнуть какой нибудь кусок альмюминька как «экзоскелет», но это тоже явно временная мера.
Если кто поможет советом то от меня огромный плюс в карму:)
загнуть какой нибудь кусок альмюминька как «экзоскелет»

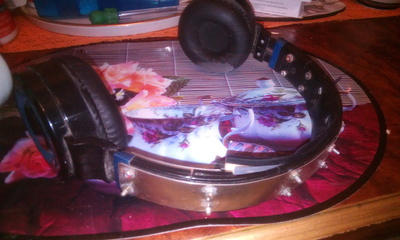

Загни 2 куска алюминия и стяни их болтами сквозь корпус. Только провода не просверли.
Супер клей и сода склеят всё! Проверена на всем! Метал, керамика, пластики.

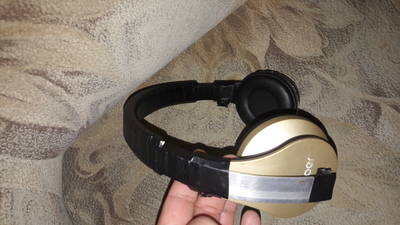

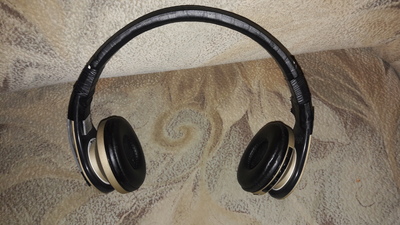

Китайские наушники у сына так «отремонтировал», состояние спустя год эксплуатации после ремонта, изолента малеха отклеилась на концах. Выгнул на кастрюле внешнюю полосу чуть большего диаметра, надели наушники на голову, подгибал полосу примеряя, в конце загнул чуть сильнее чтобы прижимало к голове с небольшим усилием. Внутреннюю изгибали наоборот чуть больше головы. Получилось что они друг друга компенсируют. Обмотку делал с середины предварительно прихватив по краям.
