ix35 разборка задней двери
Устраняем шум пятой двери
Итак, пока дойдут руки до нормальной обесшумки, которая, со временем, конечно, будет, а еще от того, что чесотка рук приходит нежданно негаданно, решил я наконец разобраться с концертом, создаваемым пятой дверью на всех возможных скоростях.
Катализатором сего процесса послужило то, что в строительном супермаркете в отделе автохрени, я заметил ленту «антискрип». Решил протестировать сие изобретение.

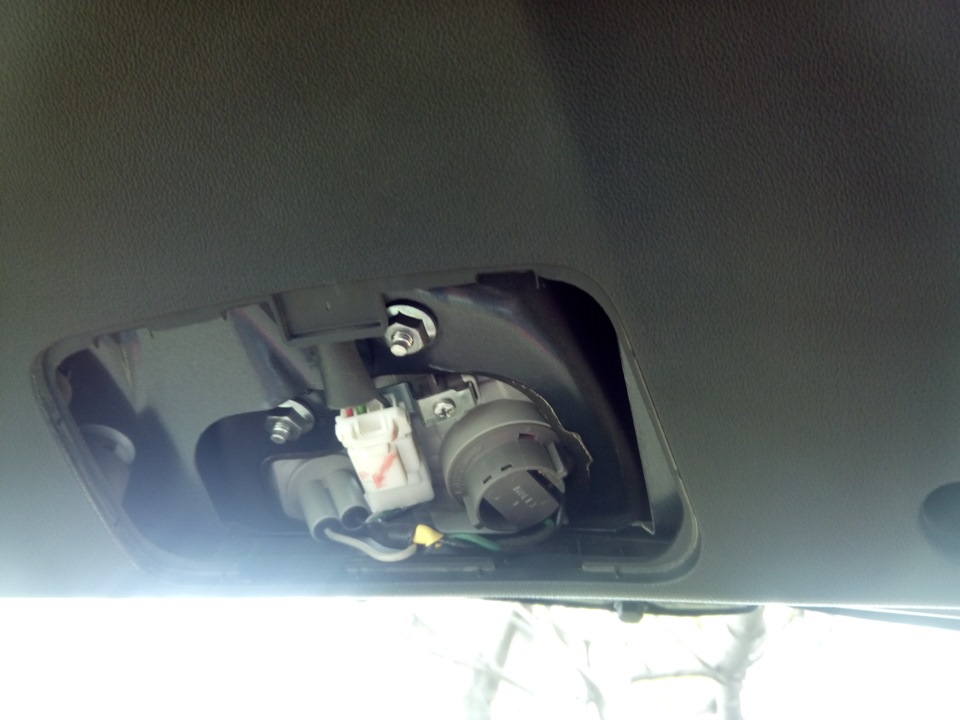

Для этого разбираем внутреннюю обшивку задней двери. Последовательность следующая:
1. Откручиваем самую массивную нижнюю часть, которая держится на 4-х саморезах и некотором количестве защелок.
2. Аккуратно отщелкиваем и снимаем. Аккуратно, потому что боковые секции и нижняя — соеденены и самовольно не расцепляются
3. Далее верхняя секция. Отщелкиваем и снимаем
4. Боковые секции в верхней части двери прикручены на саморез.
Был реально удивлен, что корейцы заморочились и приклеили звукоизоляционный мат на пластиковую общивку задней двери.
Далее обезжириваем. Если бы я додумался купить нормальный спрей-обезжириватель перед началом работ, было бы, конечно, проще, но пришлось втихаря юзать ацетон жены))
В общем я проклеил все три технологических заглушки нижней панели
Также края панелей, который соприкосаются с металлом, насколько это имело смысл.
Также места стыка пластик-пластик
В дополнение была извлечена и проклеена «ракушка» для закрывания двери.
В конечном итоге была заменена номерная рамка, которая была заблаговременно проклеена для исключения прямого контакта пластик-краска.
И самое главное — неоднократно было замечено, что при переезде неровностей на небольших скоростях, пятая дверь основательно поскрипывает. Происходит это из-за того, что сама дверь ввиду того, что это кроссовер «играет» и буфера, находящиеся по обе стороны от петли замка трутся об него поскрипывают.
Для уменьшения свободного движания двери я отрегулировал резиновые отбойники по оба нижних угла двери, слегка выкрутив их. Таким образом, дверь стала полостью упираться на них в закрытом состоянии. При этом все также защелкивается без усилия под собственным весом.
Разборка обшивки задней двери или коды деталей обшивки
Долго искал на драйве как разобрать обшивку задней двери, но так и не сумел найти какого-то руководства. Везде пишут «разобрать обшивку». При этом некоторые умудряются обломать клипсы, а что там за клипсы не понятно.
Когда у меня летом начала умирать камера заднего вида, решил заодно заморочиться этим вопросом.
Так как машина на гарантии, то к самой камере не полез, но обшивку разобрал. Заодно и отфотал все номера деталей обшивки.
Порядок разборки примерно следующий:
1. Открепляем панель обшивки над стеклом в задней двери.
2. Далее надо немного поработать с большой панелью обшивки под стеклом.
С ней все не так просто.
Но и это ещё не все, её кроме клипс и болтов держит ещё защелки на панелях обшивки по бокам стекла.
3. Снимаем боковые панели на задней двери.
И можно начинать сверху вниз отщелкивать клипсы.
Но полностью не пытайтесь оторвать боковые панели.
Тут надо их отсоединять вместе, либо можно попробовать немного отсоединить верхнюю часть нижней панели и надавить пальцами как показано на стрелках с двух сторон боковой панели, чтобы зацепы с нижней панели вышли из пазов на боковых панелях.
Шумовиброизоляция — Часть 4 — Собственно, ШВИ дверей
Итак, настало то время, когда я могу с гордостью заявить, что проделанная мною работа была проделана не зря и, что результат меня более чем устроил.
Для тех, кто не читал результаты моих исследований ранее…ничего вы не потеряли кроме моего бесценного опыта))
В этой части будет мало текста и много картинок, как все любят. Ведь, кто нынче любит читать — много букв осилить нынче могут далеко не все.
В общем, для начала нам нужно разобрать дверь. Процесс разборки отлично показан на видео ниже:
Далее следует сказать следующее. Я для удобства работы с передними дверьми, демонтировал блок стеклоподъемника вместе со стеклом. Если кто раньше, как я, не проделывал эту процедуру — ничего в этом страшного нет. Есть лишь несколько нюансов на которых я хотел бы остановиться:
1. Для демонтажа стекла — опускаете стекло приводом до момента, когда сможете открутить два болта через тех. отверстия 1 и 2 на рис. ниже
2. Вращая стекло передней частью вниз аккуратно вынимаете его.
3. Тросики дверного механизма аккуратно снимаются предварительно открутив саму ручку.
4. Для демонтажа механизма стеклоподъемника:
а) откручиваете три болта под «звездочку» на торце двери
б) откручиваете все болты, фиксирующие раму стеклоподъемника
в) слегка тянете его на себя, чтобы вышел стопор обозначенный цифрой 3
г) держа 1 рукой всю эту неуклюжую конструкцию, а 2-й и 3-й руками надавливая на язычки фиксаторов пластикового кронштейна номер 4 и 5 снимаете всю эту хреноту и наслаждаетесь удобством рабочего пространства 🙂
Шумоизоляция задней двери
Как я долго этого ждал вот и случилось, начал заниматься задней дверью. Как оказалось проклеивать 5-ю дверь одно удовольствие, правда теперь задняя дверь сама неоткрывается приходится немного подталкивать в начале (надо установить более мощные мортёры).
Я использовал виброизоляцию 2.3мм и шумоизоляцию сплэн 8мм
Работать нужно с открытой дверью, итак с чего начинаем:
1.)Откручиваем все болты
2.)Слева и справо на обшивки будут закрытые отверстия 1,2 фото, отрываем видим клипсу отдёргиваем с помощью специальной открывалки (я так её назвал)
3.)Так же слева и справо окуратно отдёргиваем обшивку 3 фото, после у замка слева и справо, дальше самое интерестное обшивка будет висеть на задних опорах у стекла, «напоминает лего» окуратно отсоединяем, обшивка снята
4.)Протираем внутренность двери влажной тряпкой, после обезжириваем, 4 фото я показал где рукой не пролесть используем метод руской пилы :), так же обратите внимание на вентиляционные отверстия 5 фото, там много грязи
5.)Самое трудно доступное место как я показывал на 4 фото, вырезаем лист по размеру 6фото, и приклеиваем. Для того чтобы плотно приклеить необходима какая либо трубка (в даном случаи я использовал старый амортизатор с круглым наконечником) и начинаем ею уплотнять виброизоляцию, все приклеиные листы прокатываем валиком
6.)После проклеиваем шумаизоляцию, в данном случае сплэн 8мм, основная работа закончена
7.)Дверь начинаем собирать в обратном порядке, на обшивке двери будут направляющие, вставляем, как обшивку поставили на место, начинаете не сильными ударами по кругу бить, всё клипсы на месте.
Дорогие друзья обратите внимания как станет закрываться ваша дверь, достаточно глухо. В ближайшем будущем планирую проклеить задние крылья с багажником, работы видутся, всем желаю всего хорошего 🙂
Ну и для затравки расход топлива, а то говорят хёндаи много кушают бензина, последнее фото :))
Снятие и установка обивки задней двери (для применения на моделе Hyundai ix35)
#обивка задней двери #кузов #Hyundai_ix35 #Хюндай_айИкс35
Обивка задней двери
Примечание:
— Ниже описаны снятие и установка обивки в двери с правой стороны. Снятие и установка в двери с левой стороны выполняются аналогичным образом.
— Соблюдаем осторожность, чтобы не поцарапать обивку, дверную панель и другие части.
1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.
Внимание:
Во избежание повреждений элементов обивки при работе отверткой с плоским жалом как рычагом, оборачиваем отвертку изоляционной лентой.
2. При помощи специального съемника для панелей или отвертки, осторожно поддеваем внутреннюю треугольную крышку задней двери, чтобы преодолеть усилие трех пластиковых фиксаторов, и затем ее снимаем.
Примечание:
Если какой-либо пластиковый фиксатор стался на панели двери, то аккуратно извлекаем его специальным съемником для фиксаторов и затем устанавливаем на внутреннюю треугольную крышку задней двери.
3. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую заглушку винта крепления крышки внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, …
…и затем окидываем ее вниз.
4. Крестовой отверткой отворачиваем винт крепления крышки внутренней ручки открытия двери.
5. Отводим внутреннюю ручку открытия двери и затем снимаем ее крышку, преодолев подходящим инструментом усилие фиксаторов.
6. При помощи плоской отвертки осторожно поддеваем пластиковую заглушку верхнего винта крепления обивки двери, расположенного на заднем торце двери.
7. Затем крестовой отверткой отворачиваем этот винт крепления.
8. Аналогичным образом извлекаем заглушки и отворачиваем винты крепления обивки двери, расположенные внизу на заднем торце двери, …
… а также вверху на переднем торце двери.
9. При помощи плоской отвертки осторожно поддеваем пластиковую заглушку винта крепления обивки двери, расположенного в рукоятке двери.
10. Затем крестовой отверткой отворачиваем этот винт крепления.
11. При помощи специального съемника для панелей или отвертки поддеваем обивку двери через специальную прорезь, расположенную внизу двери.
12. Потянув на себя, отсоединяем пластиковые фиксаторы обивки, расположенные по всему периметру.
13. Затем приподнимаем и отсоединяем обивку от самой двери.
14. Нажимаем на стопорный язычок…
… и отсоединяем электрический разъем переключателя стеклоподъемника, расположенного в обивке двери.
15. После этого окончательно снимаем обивку двери.
16. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки задней двери Hyundai ix35
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Обивка задней двери
Примечание:
— Ниже описаны снятие и установка обивки в двери с правой стороны. Снятие и установка в двери с левой стороны выполняются аналогичным образом.
— Соблюдаем осторожность, чтобы не поцарапать обивку, дверную панель и другие части.
1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.
Внимание:
Во избежание повреждений элементов обивки при работе отверткой с плоским жалом как рычагом, оборачиваем отвертку изоляционной лентой.
2. При помощи специального съемника для панелей или отвертки, осторожно поддеваем внутреннюю треугольную крышку задней двери, чтобы преодолеть усилие трех пластиковых фиксаторов, и затем ее снимаем.
Примечание:
Если какой-либо пластиковый фиксатор стался на панели двери, то аккуратно извлекаем его специальным съемником для фиксаторов и затем устанавливаем на внутреннюю треугольную крышку задней двери.
3. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую заглушку винта крепления крышки внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, …
…и затем окидываем ее вниз.
4. Крестовой отверткой отворачиваем винт крепления крышки внутренней ручки открытия двери.
5. Отводим внутреннюю ручку открытия двери и затем снимаем ее крышку, преодолев подходящим инструментом усилие фиксаторов.
6. При помощи плоской отвертки осторожно поддеваем пластиковую заглушку верхнего винта крепления обивки двери, расположенного на заднем торце двери.
7. Затем крестовой отверткой отворачиваем этот винт крепления.
8. Аналогичным образом извлекаем заглушки и отворачиваем винты крепления обивки двери, расположенные внизу на заднем торце двери, …
… а также вверху на переднем торце двери.
9. При помощи плоской отвертки осторожно поддеваем пластиковую заглушку винта крепления обивки двери, расположенного в рукоятке двери.
10. Затем крестовой отверткой отворачиваем этот винт крепления.
11. При помощи специального съемника для панелей или отвертки поддеваем обивку двери через специальную прорезь, расположенную внизу двери.
12. Потянув на себя, отсоединяем пластиковые фиксаторы обивки, расположенные по всему периметру.
13. Затем приподнимаем и отсоединяем обивку от самой двери.
14. Нажимаем на стопорный язычок…
… и отсоединяем электрический разъем переключателя стеклоподъемника, расположенного в обивке двери.
15. После этого окончательно снимаем обивку двери.
16. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки задней двери Hyundai ix35
