Доводчики дверей на BMW F21 F20 F30 от F10
В трехдверке BMW F21, двери заметно длиннее чем в пятидверном кузове. И тяжелее они. Поэтому чтобы закрыть с первого раза нужно прилагать больше усилий. Особенно у пассажиров с этим трудности. Сначала не закрывают с первого раза, потом хлопают чтобы точно закрыть. Еще ручка закрывания не особенно удачно расположена. В общем масштаб проблемы очень велик и я не понимаю почему все об этом молчат?!
Была куплена пара замков с приводами.
(йес, да, это единственная причина почему трехдверный кузов лучше пятидверного — можно сыкономить на доводчиках)
Замок с приводом доводчика можно отличить по висящему на тросе огромному небольшому моторчику.
Знаете есть такие головоломки, где несколько железок или колечек нужно в правильном порядке соеденить и переместить, чтобы они в правильное положение встали. При этом верная последовательность действий только одна и она абсолютно неочевидна. В передних дверях F30 при установке дожимов от F10 с короткими тросами ровно та же ситуация. Ребус в чистом виде. Но решаемый.
А на копейке все проще. Даже сильно голову ломать не пришлось.
Откручиваем 3 винта держащих замок.
Здесь и далее автор использует фотографии снятые при монтаже доводчиков на правой и левой дверях.
Вот он кстати внутри двери как выглядит.
C помощью такой то матери запихиваем размещаем внутри двери замок с доводчиком.
Размечаем нанометром и нейтронным резаком делаем отверстия для крепления того маленького моторчика.
Нужно закрепить моторчик так, чтобы он не мешал ходу опускного стекла в двери.
Получилось? Дальше электрика.
Механизм замка расположен с «мокрой» стороны двери, поэтому обращаем внимание на защиту от воды.
Укладываем провода вдоль штатной косы.
Через переходной разъем:
До блока предохранителей под капотом. Пинуем в гнездо с предохранителем 10А на клемму 30B(засыпающий плюс).
Особенно мило доводчик работает с дожимающимся безрамочным стеклом (простите за вертикальное видео, иначе не получалось скадрировать):
Теперь осталось привыкнуть не хлопать дверью.
61 13 8 364 520 Универсальный корпус розетки незакодир — фишка
61 13 0 009 633 Сдвоенный пруж.контакт MDK3 с проводом 2 штуки — пины в фишку
61 13 1 378 906 — пины в блок предохранителей
та странная ситуация, когда выходя из машины сначала хлопаешь как раньше, понимаешь, что не то сделал, возвращаешься открываешь и закрываешь нежно, давая доводчику выполнить свою работу
Сложность — сложно. Время на монтаж — часа три.
Дооснащение доводчиками дверей
«Дурная голова рукам покоя не дает.»
Захотел я доводчики. Нашел комплект от F01 с родными разъемами и аккуратно вырезанной из косы проводкой (SaVa, еще раз спасибо!).
В теории инсталляция элементарна. Достаем старый замок, ставим новый с мотором доводчика. Мотор доводчика запитываем от +12 контакта 30В. Просто, без всяких доработок, втыкаем разъем в новый замок и у нас должно все работать.
Докупил пинов:
— 61131393723 в разъемы дверей со стороны кузова
— 61131393724 в разъемы дверей со стороны дверей
— 61138377732 в распределитель питания
И в который раз полез вскрывать двери. Начал с водительской. И тут начались сложности. Для более комфортного доступа пришлось снять половину стеклоподъемника.
Ну а дальше по не опытности решил снять замок и весь механизм ручки двери. Хотя как потом оказалось, достаточно достать личинку замка (отвинтив перед этим винт в торце двери под резиновой заглушкой) и отсчелкнуть тросик от ручки. Но тут нужна сноровка — в двери мало места и можно попутно его сломать.
Поставил новый замок с доводчиком. А дальше пришла пора вандализма, так как штатного крепления под мотор доводчика у нас нет. долго примерялся и все же просверлил дверь. Прикрутил моторчик. Тут главное не облажаться и помнить про опускающееся стекло. У меня получилось с запасом в сантиметр от него.
Далее протянуть проводку в двери и запинить в свободные гнезда попутно запомнив в какие и не перепутав полярность. Запинить штыревые контакты в ответной части разъема.
На черновую подключил к питанию и ни чего не заработало… Начал разбираться. Оказалось я криво поставил личинку замка и она намертво зафиксировала механизм блокировки двери. Начал разбирать по новой и сломал личинку 🙁
Благо нашелся донор на разборке с которого взял новый штырь. Собрал заново и вуаля — все работает 🙂
С остальными дверями проще, так как личинки на них уже нет. А в щадних дверях еще и места для установки гораздо больше.
Далее протянул проводку. Минусовые клемы посадил на распределители массы под бокавинами заднего дивана.
Плюсовые соединил попарно (левые и правые двери) и посадил в задний распределитель питания.
Задействовал F136 и F137 места, так как альтернатив свободных распаянных гнезд контакта 30B особо нет.
F136 пустовало, в F137 был предохранитель, но не было подключено потребителей (это предохранитель экологии на дизеляторах).
Вот собственно и все. Казалось бы просто, но я провозился два полных дня (так как там еще расклеивать двери, отмывать битум, потом аккуратно заклеивать обратно, что бы внезапно не потекли). За одно попутно перепаял резисторы в модулях подсветки дверных карт и теперь подсветку карт действительно видно.
Допил интересный. Пока приходится по два раза закрывать дверь. Сначала по привычке захлопнув, а потом открыв и аккуратно закрыв, что бы насладиться работой доводчиков.
Делаем доводчики дверей на F30!
Насмотревшись на доводчики дверей у моей чудной половины в А7, захотелось тоже непременно к боярскому сословию причислиться. Сказано — сделано.
Узнали, что доводчики можно заиметь практически оригинальные, связались с CEBEP-SPB и договорились об установке. За день Алексей всё поставил, всё работало, работает, и, надеюсь, работать будет, за что мастеру поклон и благодарствие!
Для замены были затарены замочки с доводчиками от старших моделей. Передние замки от 7 series и задние от 5 series GT.
Передний левый 51217185689
Передний правый 51217185692
Задний левый 51227154515
Задний правый 51227154516
Штекеры для подключения 61138364520 (на каждый замок по 1)
Ещё понадобятся по мелочи пины, проводочки, контактики. Это виднее тому, кто ставить будет.
Удовольствие это, конечно, недешёвое совершенно при апгрейде всех четырех дверей, но тут плюсом стало то, что один замок в отличном состоянии нашёлся на разборке.
По поводу работы прибамбаса надо сказать, что BMWшные доводчики — товарищи довольно странные: дотягивают, дёргают дверь даже если сам осилил закрыть с первого раза. Но это все ерунда, по сравнению с чувством морального удовлетворения и комфорта, которое ощущается после проделанных операций.
И мою радость совершенно не умаляет большинство моих знакомых, которые после напоминания о доводчиках с уверенным: «Ага!», радостно со всей силы лупят дверью о кузов 🙂
PS все 4 родных замка теперь могу отдать не очень дорого кому какой нужен.
Доводчик багажника
После установки доводчиков дверей начал регулярно получать когнитивный диссонанс от багажника. Плавно подводишь его к закрытию, а он не закрывается. Вспоминаешь, и уже с размаху хлопаешь. В общем достало и полез гуглить. Нашлась заметка у MassimoMarconni www.drive2.ru/l/559891662902396197/
Дальше дело за малым — найти на разборке замок с доводчиком от F31 (очередной респект, SaVa). Не дорого — всего 60$. Нужно искать с разъемом, так как по парт номеру его не купить.

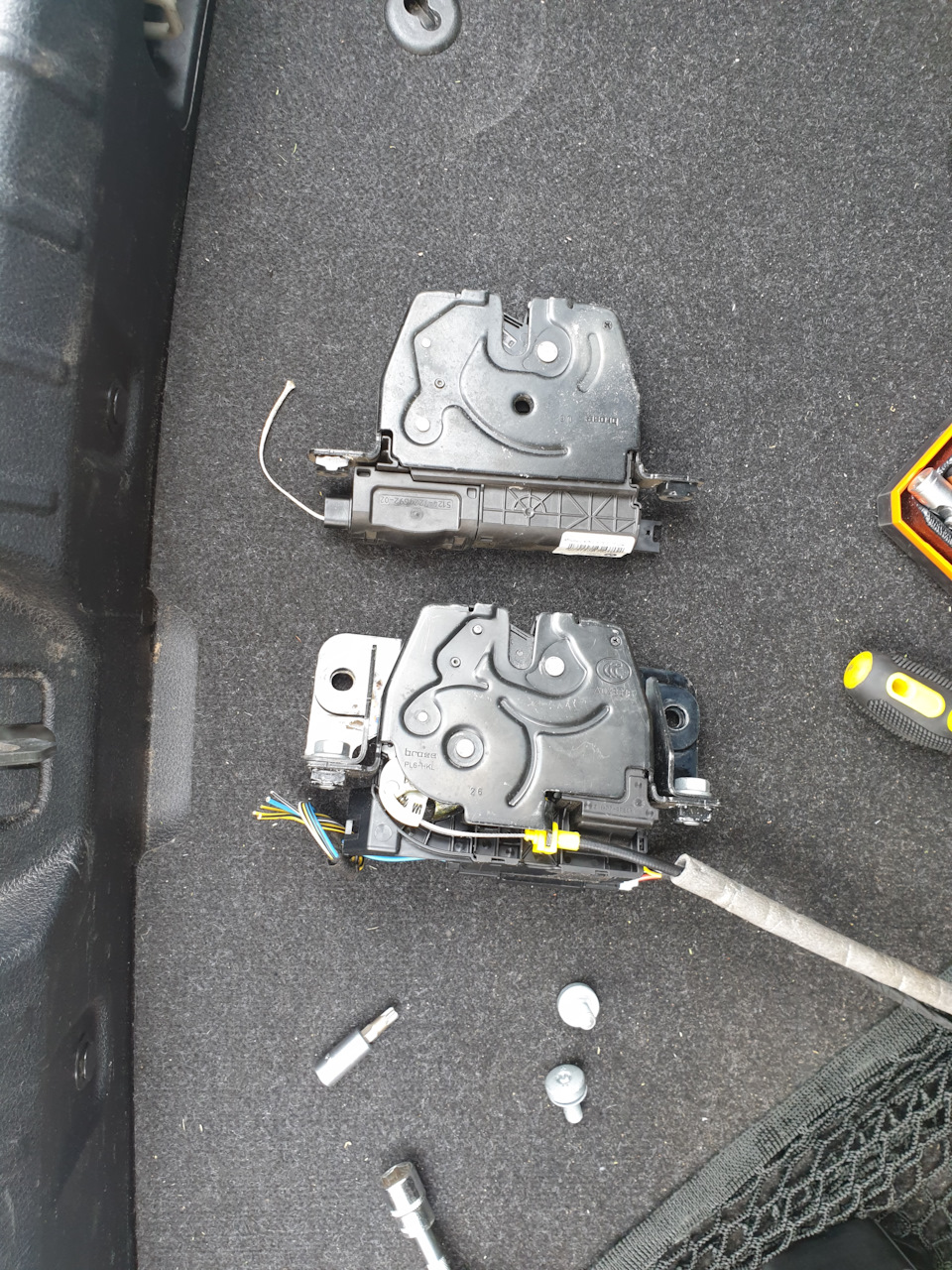

Обычный замок и замок с доводчиком:

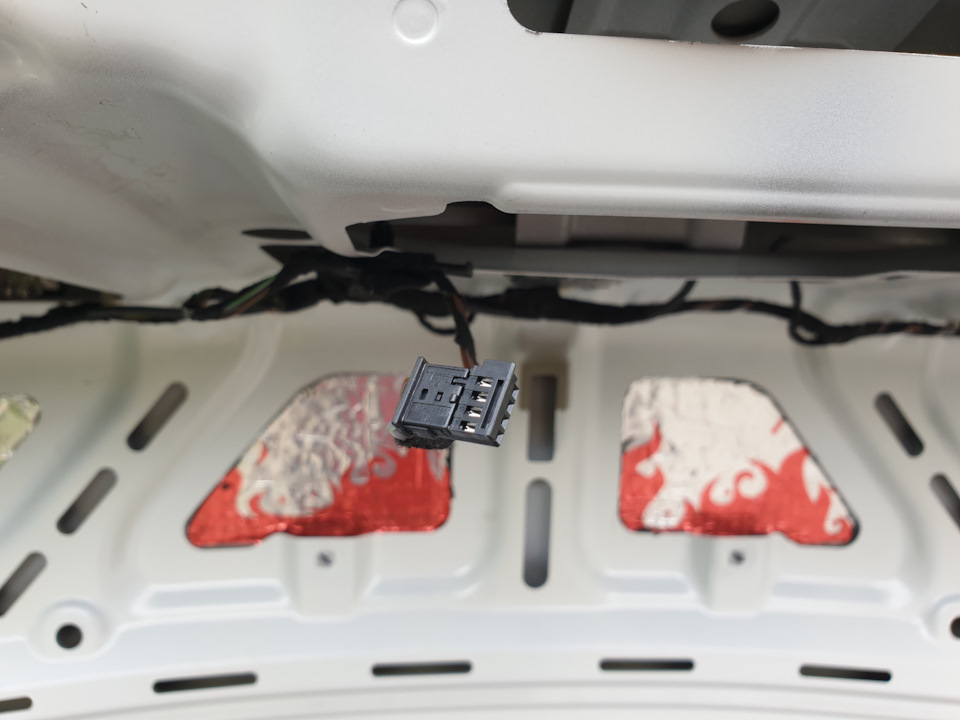

Новый замок как родной встает на место старого. Самое главное это перепиновать разъем. Схема есть в посте, указанном выше. Пины на обоих разъемах пронумерованы прямо на них, так что проблем возникнуть не должно.
Но если лень разбираться, то вот для F30:
Новый

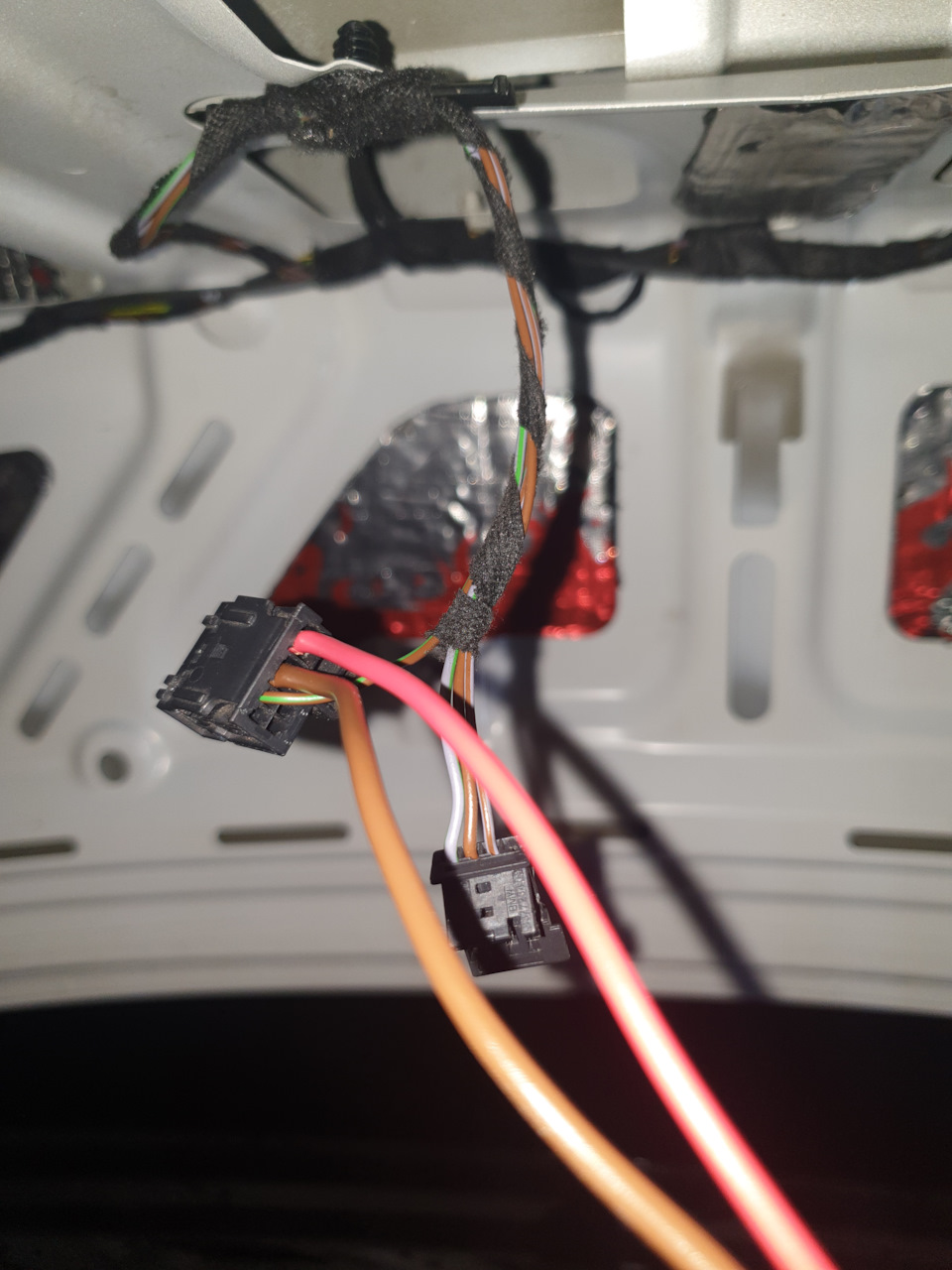

В процессе перепиновки

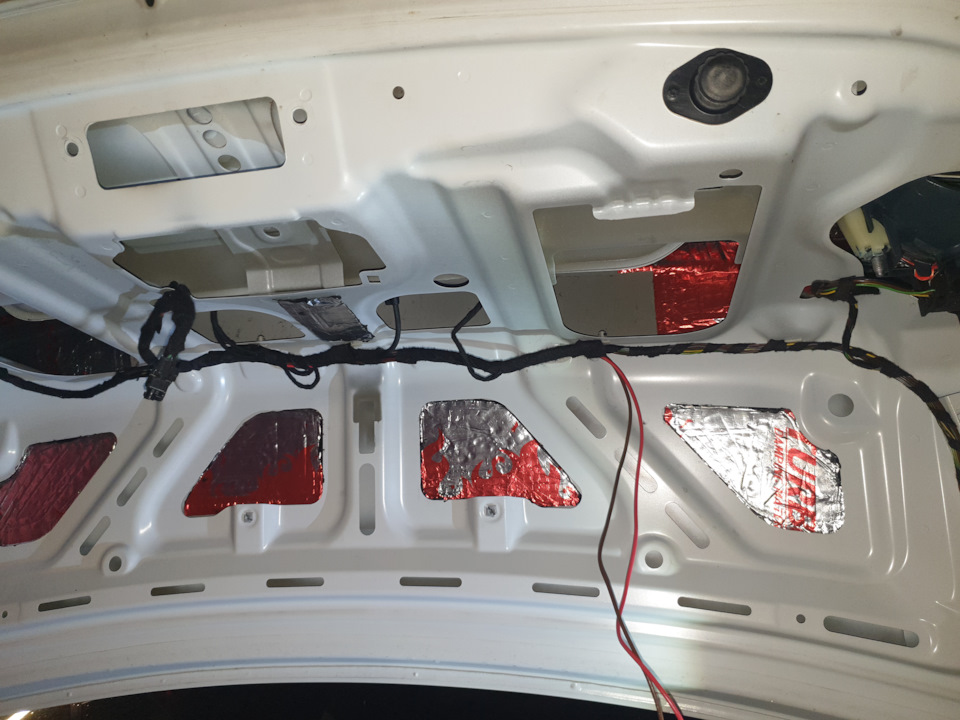

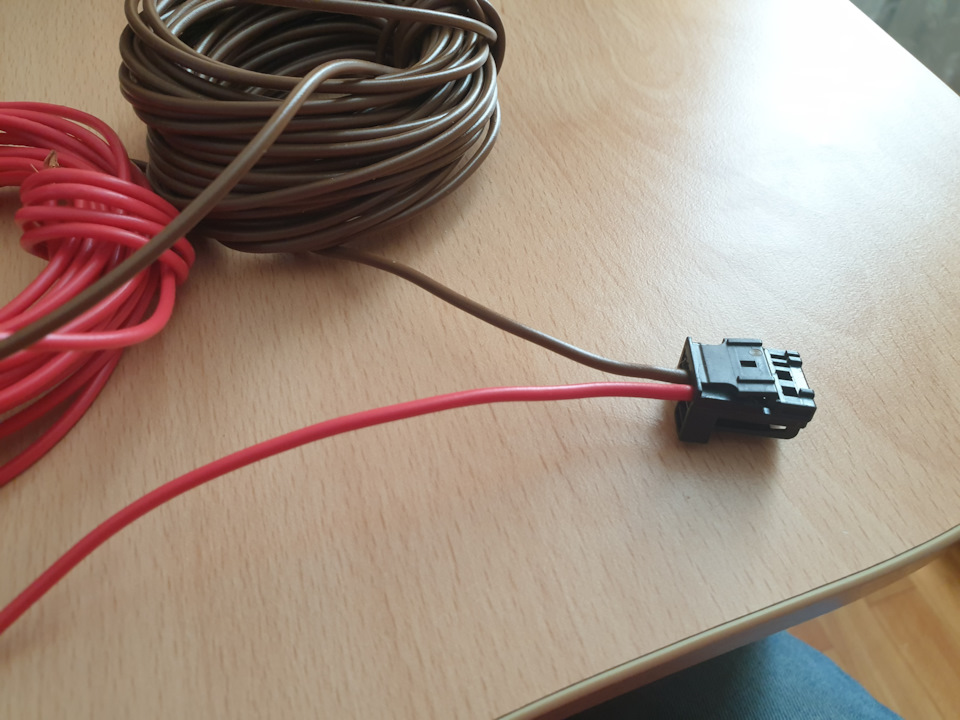

Прокладка новых проводов вдоль косы

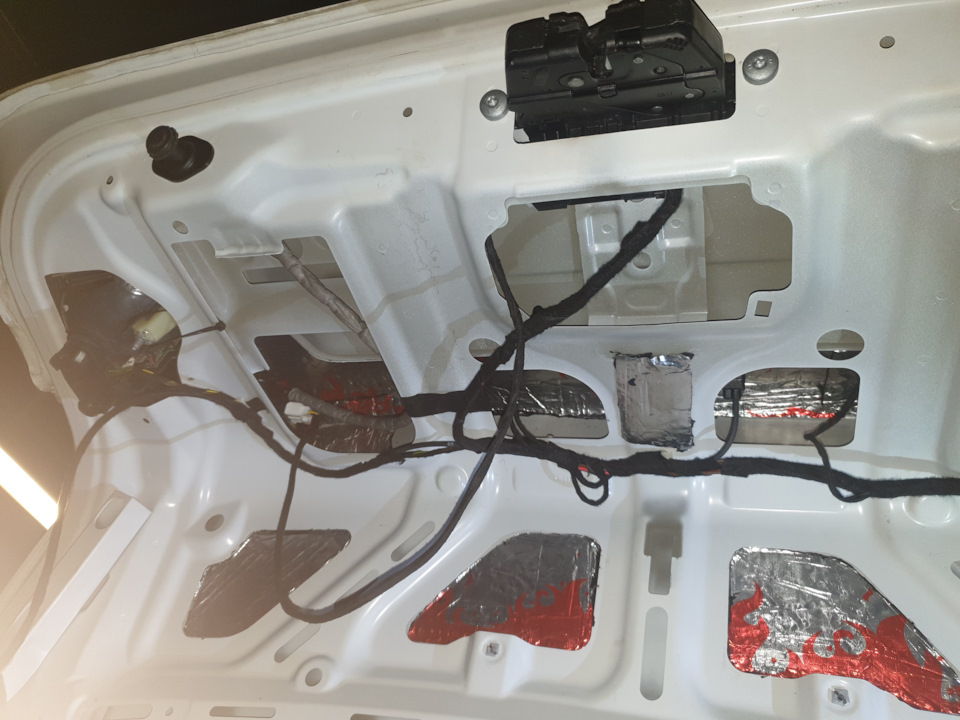

Установка мотора доводчика в подходящее свободное место, благо тросик длинный
Минусовой провод на распределитель массы. Плюсовой на свободное место предохранителя (например F141, пин в колодку 61138377732)
И вуаля, все заработало с пол пинкаю. Обалденный допил за свои деньги 🙂
Ну и попутно сделал еще один не дешевый допил (смог себе позволить только на четвертый год владения машиной) — оригинальные дворники:
