Установка доводчиков дверей на BMW GT F07
Добрый день, и так установил перед лева/права на задние сегодня время не хватило всё-таки выходной день.

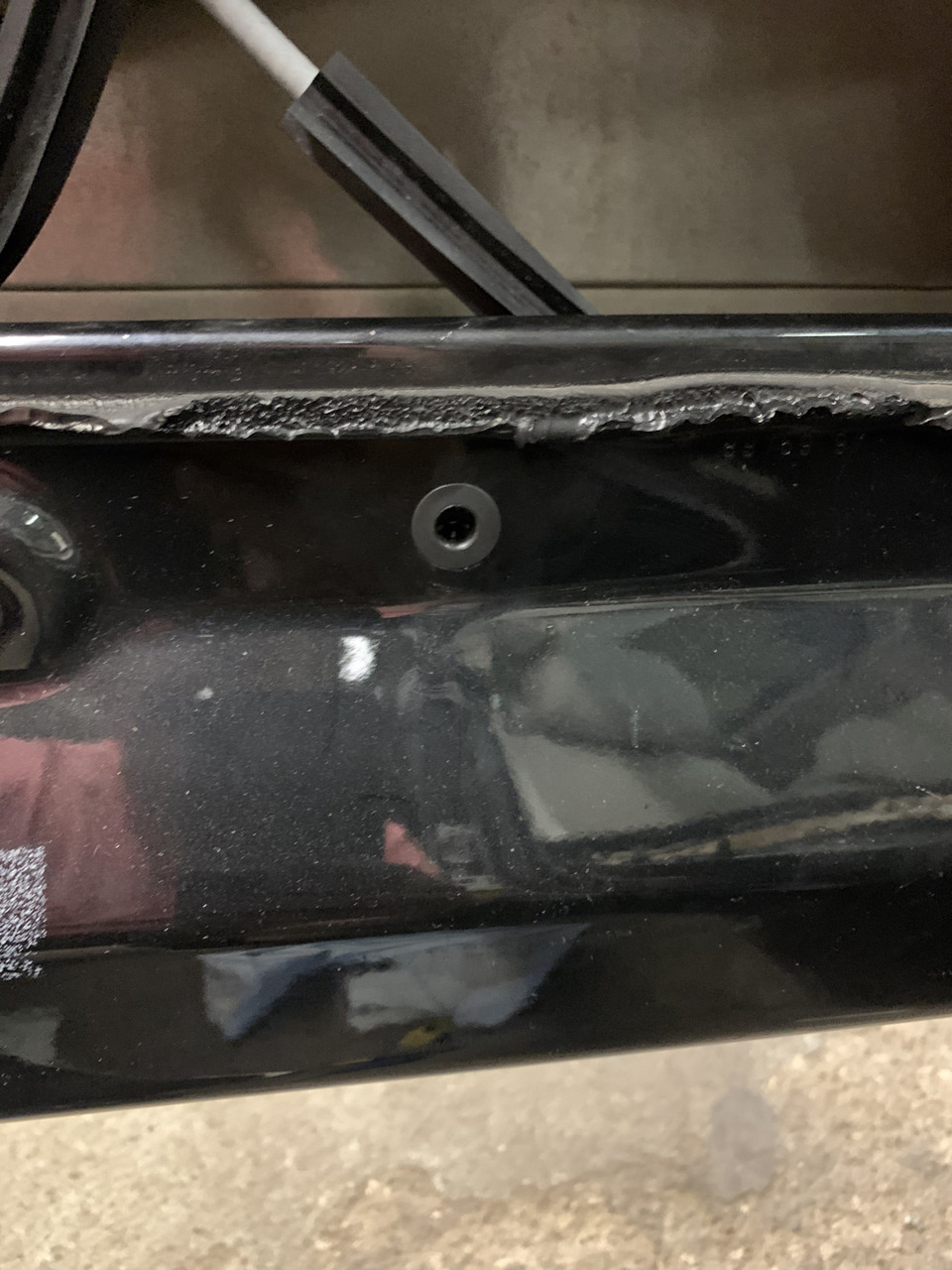

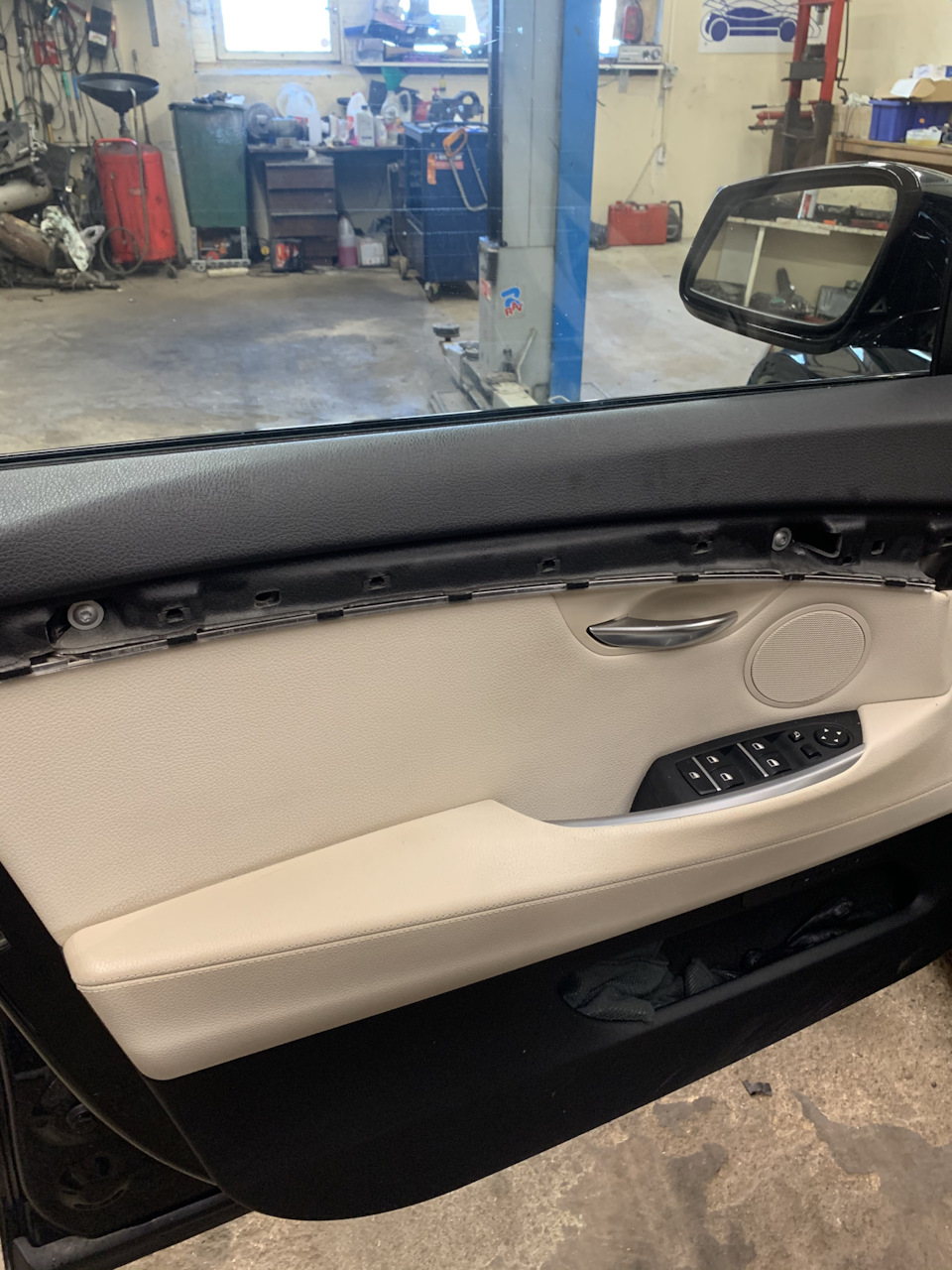

2. Под планкой два винта.Звездочка 30. откручиваем. ВСЕ! Больше ничего откручивать не надо. РУЧКУ СНИМАТЬ НЕ НАДО (в отличие от F10).
3. Отщелкиваем пистоны против часовой стрелки.

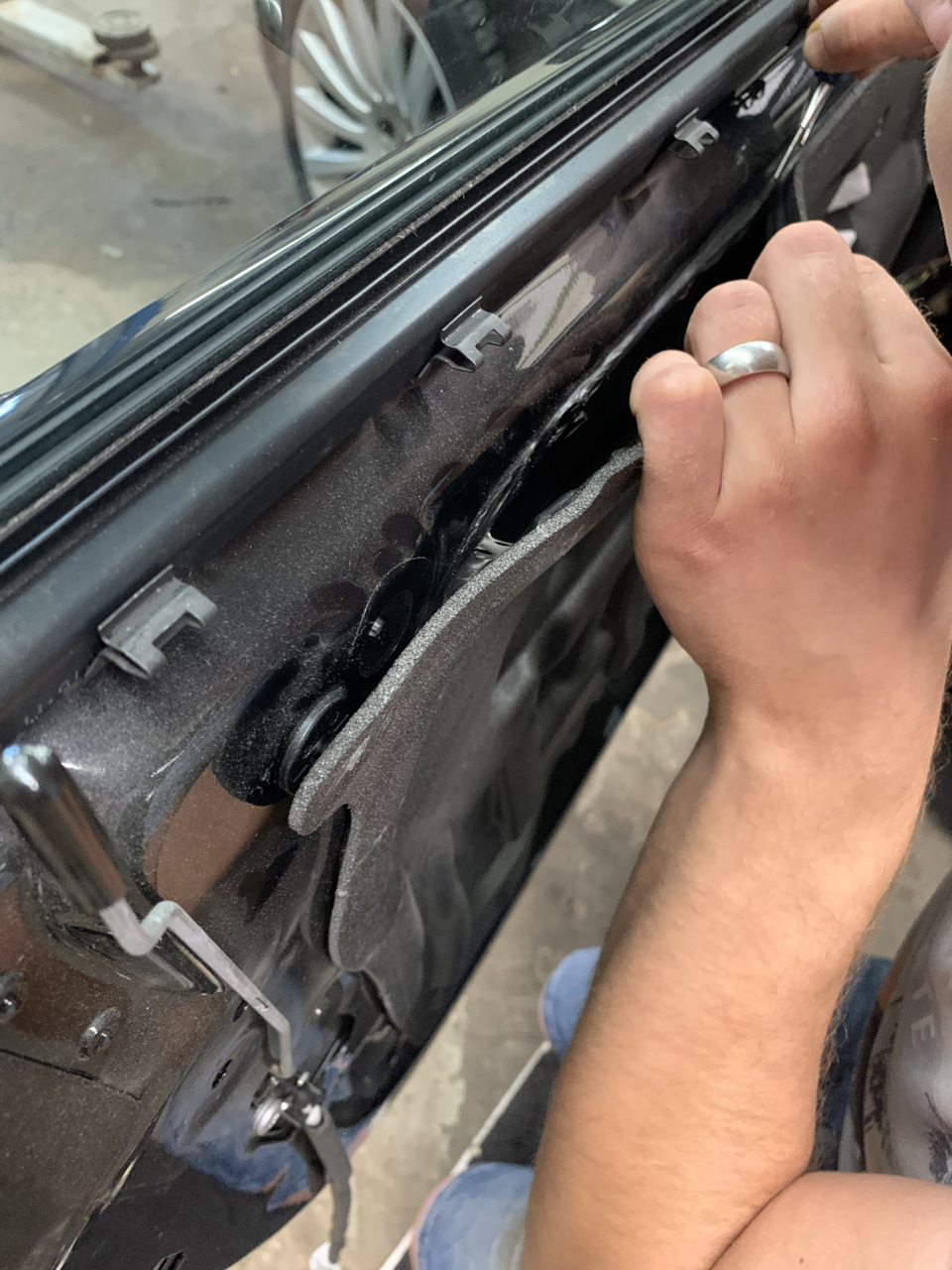

4. Верх обшивки (около стекла) держится на металлических клипсах, а не заправлен внутрь. Поэтому их тоже надо отщелкнуть.

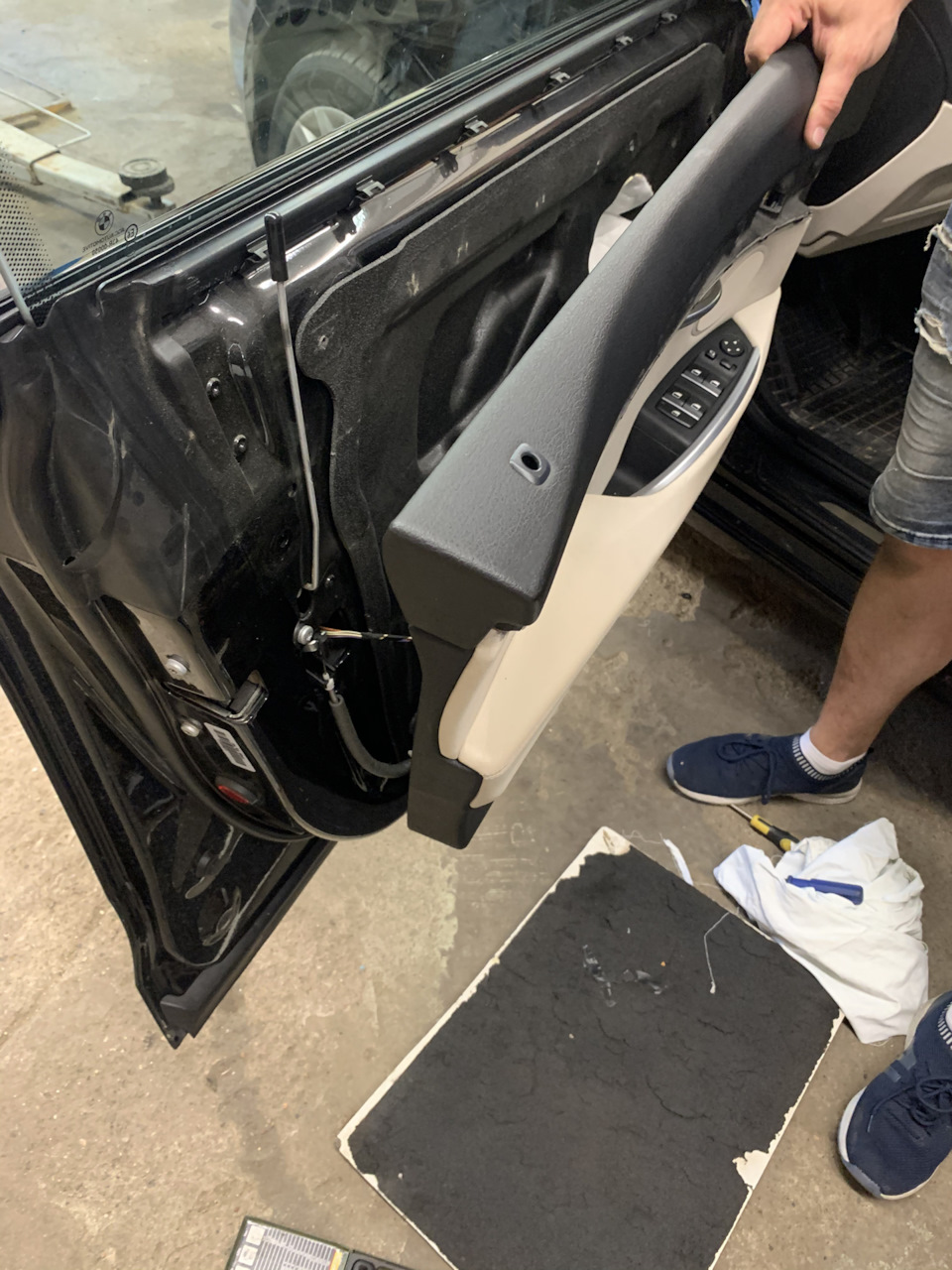

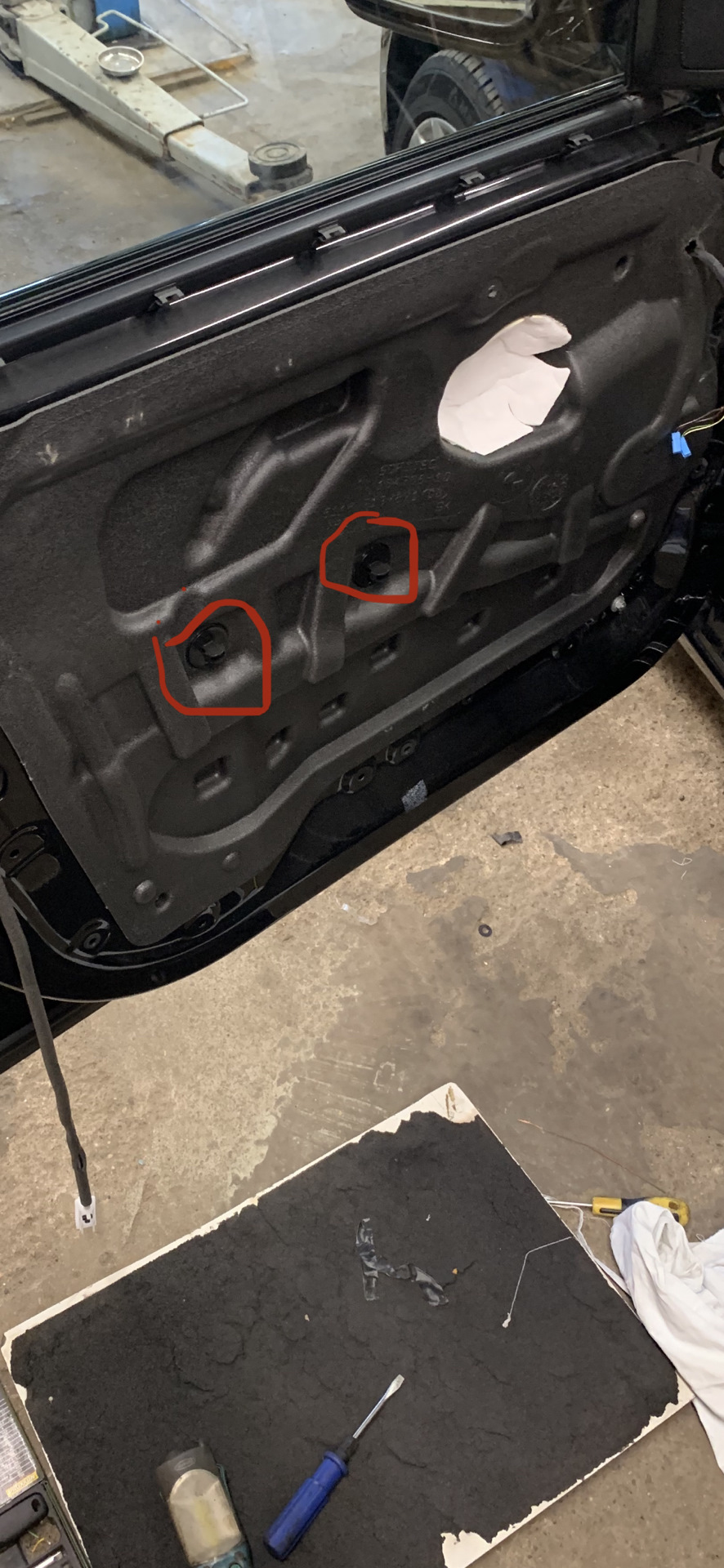

5. Самое главное, что держит обшивку по центру — это две металлические клипсы. Чтобы из них освободиться, надо всю панель тянуть или вниз, или вверх. Я тянул вверх.

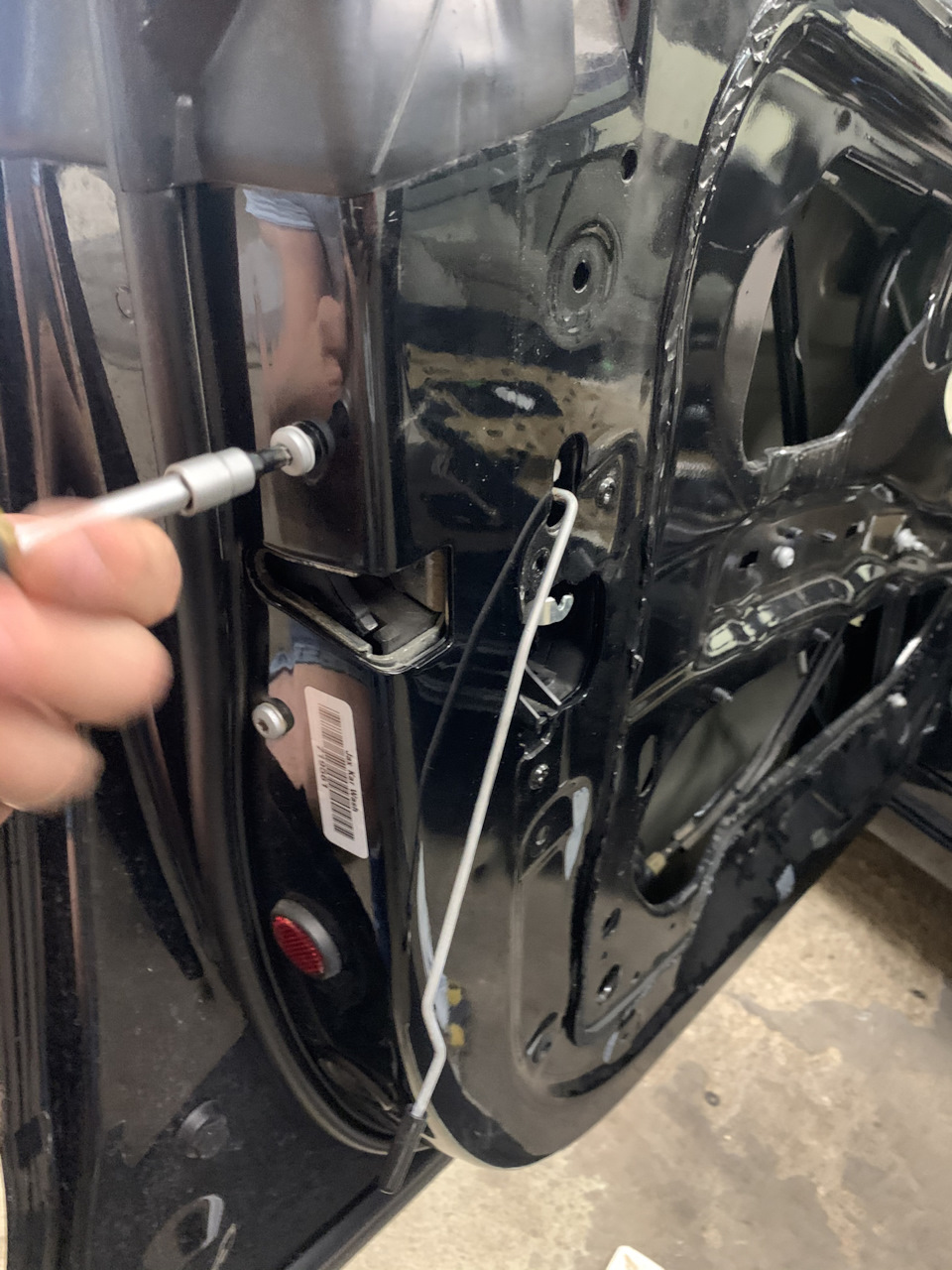

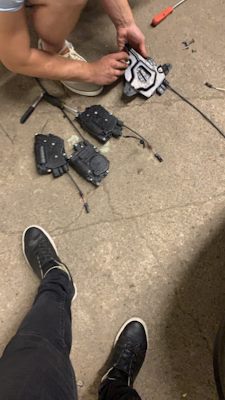

7. достаем до разъема электрического, снимаем фишку и снаружи откручиваем замок (там три винта торекс) Замок выпадает, вытаскиваем, ставим другой уже с доводчиком, и все делаем в обратной последовательности 🙂

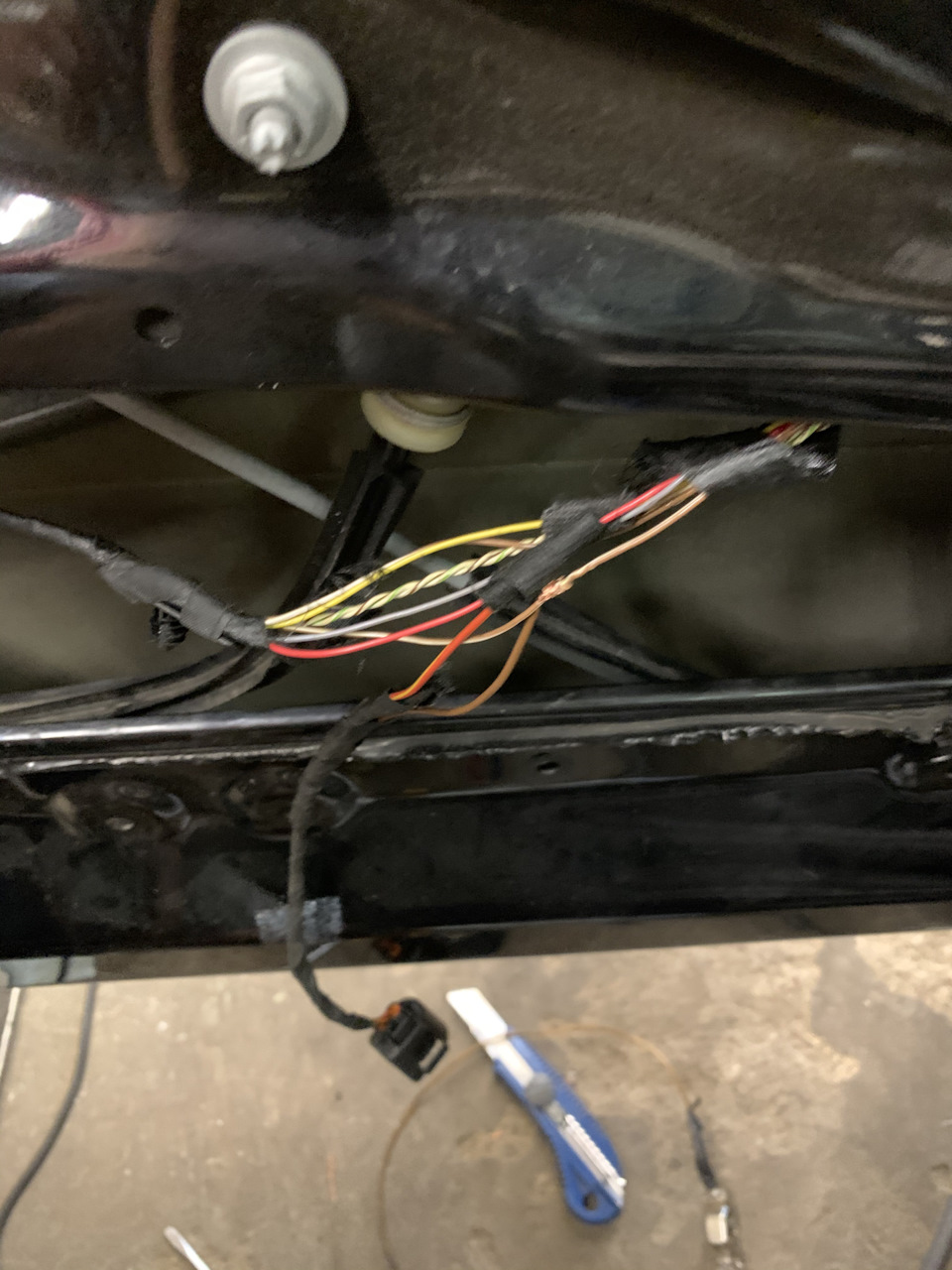

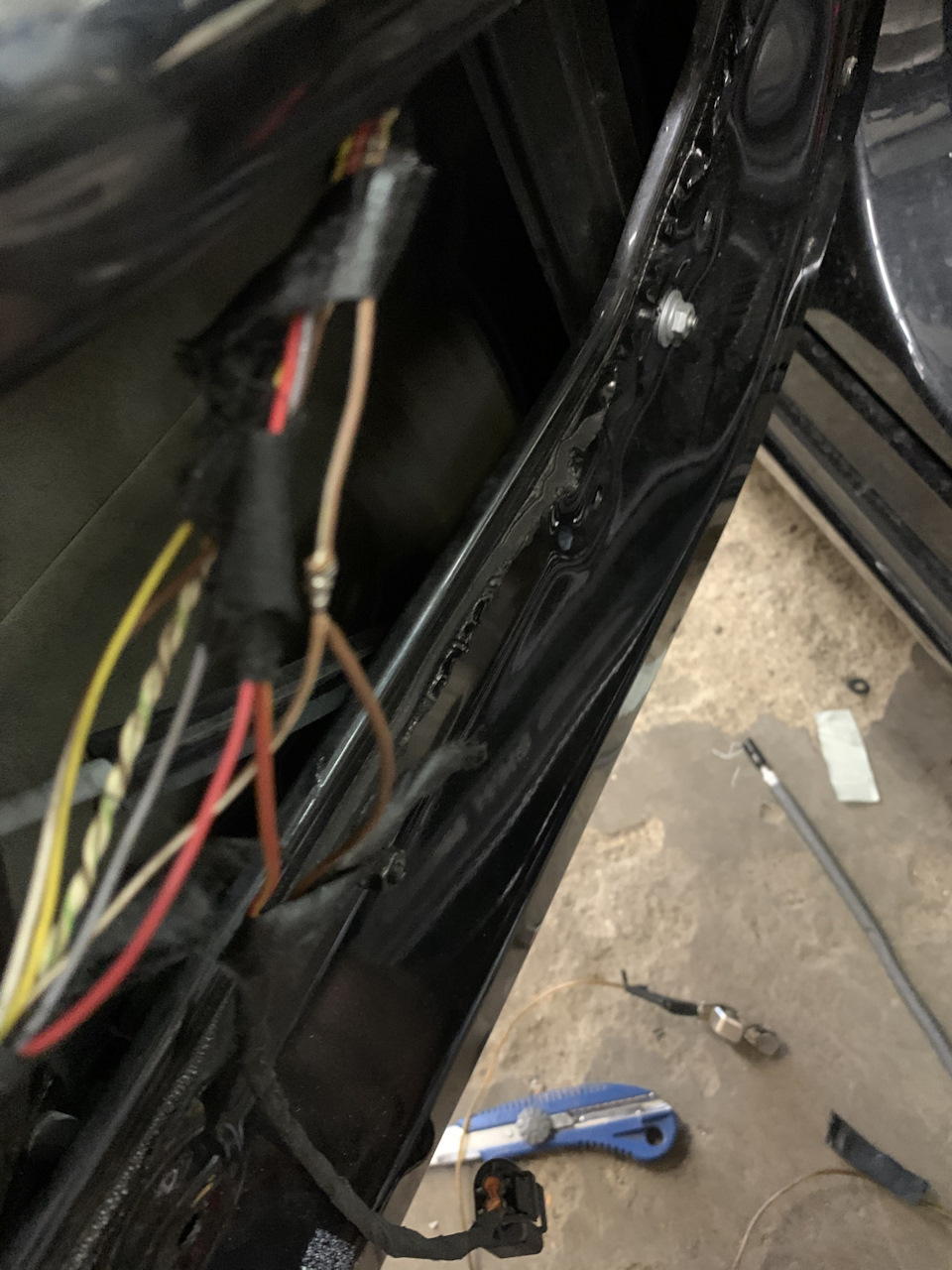

9 как же пустить питание на присоски есть два способа первый прямо на
комфортного доступа или на линию зеркал заднего вида Постоянный плюс
Я записал видео кто хочет вот видео надеюсь помог 🙂 🙂
Установка доводчиков дверей на BMW GT F07 часть первая
Установка доводчиков дверей на BMW GT F07 часть вторая
Установка доводчиков дверей на BMW GT F07 часть третия
Установка доводчиков дверей на BMW GT F07 финал
.
Дополнел двери пассажиров установку 🙂
2. Установка доводчиков задней двери BMW ф07 GT часть вторая.
BMW 5 series Gran Turismo 2013, двигатель бензиновый 3.5 л., 306 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
BMW 5-Series Gran Turismo, 2012
BMW 5-Series Gran Turismo, 2009
BMW 5-Series Gran Turismo, 2011
BMW 5-Series Gran Turismo, 2009
Комментарии 23
Заднее стекло трудно снимать?
Нет там на одном болту держатся
От чего ещё подходят? Присоски
Сам замок от ф01 от ф10 но механизм тоесть трос у ф01 и ф10 короче чем у ф07 на фото видно нужно будит делать дырки в других местах но лутчше бери от ф07 комплект и встанет как родной
Спасибо за отличный гайд!
А металическая планка для моторчика, она только для задних дверей? И второй вопрос — на замках есть разъем с кучей пинов, не знаешь его назначение? Хочу тоже сам повозиться авто, боюсь нюансы упустить:(
Пин практически одинаковые на работу комплектации влиять не будит если замок будит с ф10 замок перестреливать дырки а ф01/ф07 разницы нету 🤷🏻♂️ Все встанет даже если один пин будит свободный, все 4 присоски не вешай на безключивой доступ будут выбивать предохранитель если одновременно откроют две двери передние двери вешай на стекла заднего вида а задние двери на безключивой доступ и все у тебя будит идеально работать
У меня нет безключевого доступа, задние можно на колонки запитать, как думаешь? Если я правильно понимаю про постоянный плюс, то это грозит тем, что задние двери не будет притягивать, если авто не запущено, верно?
На колонки нельзя вешать там нет постоянного тока, не будут тупо работать присоски, нужно тогда просто протягивать провода до торпеды искать постоянный плюс и вешать а также предохранитель ставить на проводку новую
Ок, спасибо большое за подсказку. Чувствую, что ждет меня не хилый геморрой… Ну или комфортный доступ:)))
S323A. Автодоводчики дверей
Следующее мое дооснащение это доводчики, попробовав однажды, невозможно остановиться))
Комплекты на авито стоят примерно 50 000 руб, цена как по мне сильно завышена
Сам механизм состоит из замка двери под доводчик и самого доводчика(замок под доводчик отличается дополнительным разьемом и тягой для доводчика)
По каталогу есть номер и для замка и для доводчика, можно купить отдельно
Кстати подходят и замки и доводчики от G11, G12, F16
Замок Передний Л 51 21 7 281 945
Замок Передний П 51 21 7 281 948
Замок Задний Л 51 22 7 281 953
Замок Задний П 51 22 7 281 954
Доводчик Передний Л 51 20 7 323 781
Доводчик Передний П 51 20 7 323 782
Доводчик Задний Л 51 20 7 323 783
Доводчик Задний П 51 20 7 323 784
Грубо говоря, собрав все по отдельности, сумму примерно в 2 раза можно урезать))
Проводка от других моделей F серии отличается тем, что на F15 основные провода идут от доводчика к замку, остается только кинуть плюс и минус от
доводчика и минус от замка, плюс один серый провод(2 пин фишки замка) нужно присоединить к 8 пину штатной колодки, если этого не сделать, машина будет
видеть, как будто дверь открыта.
По подключению задние двери прям очень просто, с передними пришлось повозиться. Места маловато, мешает трапеция дворников, но сделать реально.
Снимаем обшивку двери, откручиваем замок (3 торкса), отсоединяем проводку от замка и вытаскиваем. На водительской двери из-за лечинки пришлось снять ручку
и кронштейн, чтобы отцепить тягу.

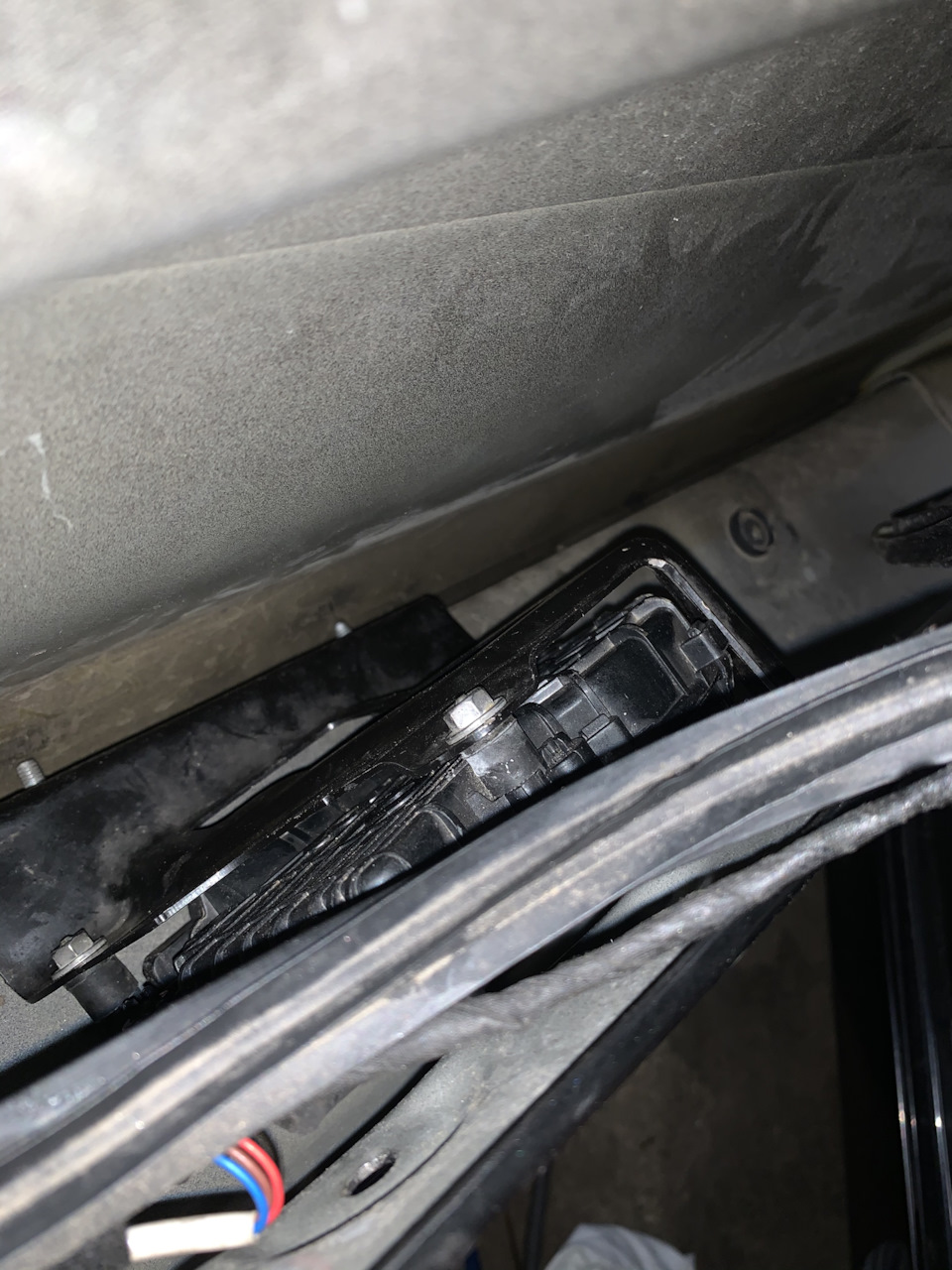

Далее устанавливаем замок, прицепляем все тяги, закрепляем доводчики в штатное место(у Ф15 на всех дверях есть крепления под доводчики), доводчик держится на 3 торксах, я покупал оригинальные
винты
Винт со сферо-цил.с буртиком 07 14 7 187 828
Фишка на замке и на доводчике одинаковая, нужно только спилить ограничитель на фишку для замка
Доводчики дверей
Cмотреть:
✓ Обзор
✓ Характеристики
✓ Наличие
✓ Описание
Доводчики дверей для BMW 5 G-серии; F-серии; E-серии
Наши работы
Полировка и защита оптики BMW 5 F10
Восстановление блеска и прозрачности фар БМВ 5 серии. Полиуретановая бронепленка толщиной 200 микрон.
Обзор. Работа по покраске и установке обвеса М-Техник из полиуретана на F10
Доводчики в BMW 5 G30 – Обзор
Бронирование фар и фонарей на BMW 5 G30
Защита и легкая тонировка оптики
Наклейки на пороги M-Performance BMW 5 G30
Решаем проблему с наклейками на порогах. Защита полиуретаном
Установка спойлера на BMW 4 f32 Coupe
Установка тюнинг аксессуаров BMW под ключ в Москве. Top Tuning – специализированный центр по дооснащению и модернизации БМВ всех моделей.
Хрустальный комплект Glass Clarity в BMW X7 G07
Особенности оклейки плёнкой у официального дилера. Мутная схема
Как не попасть на удочку дилеров! Показываем на примере нового BMW X5 G05 с допами сомнительного качества
Навигация с пробками и видео в движении для BMW X7, X6, X5
Подключение Andoid интерфейса к штатной системе БМВ. Обзор возможностей и функций блока
Автоновости
Сиенна Миллер и новый Ford Mustang
Красивая и знаменитая британская блондинка представляет новый Mustang в Европе.
Смотрите BMW M5 CS разгоняется до 320 км/ч на автобане
BMW создал абсолютное животное.
Подарите своему старому BMW 5 серии новое лицо, которое сможет полюбить только мать
Китайский бампер делает старую пятерку похожей на новый неоднозначный M3.
AC Schnitzer добавил BMW 5 серии 2021 года больше мощности
BMW уже улучшил 5-ю серию для модели 2021 года, но AC Schnitzer считает, что может сделать ее еще лучше.
Смотрите, как BMW M5 с легкостью разгоняется до 320 км в час
Этот BMW M5 был преобразован в суперседан с максимальной скоростью 320 км/ч.
2021 BMW M5 и 5 серия получает детали M Performance
Для совершенно нового вида.
Ожидание фэйслифтига BMW M5 почти закончилось.
Хозяин врезался в столб по дороге домой из автосалона.
BMW 5 и 7-й серии станут электрическими
Бренд готовится к борьбе с Теслой.
Концепт BMW Sportback дает некоторое представление о будущей 9 серии
9 Series Concept собирается дебютировать в этом месяце.
Nissan 370Z Nismo против бэйсджампера
Nissan представил первое видео из серии своих потрясающих короткометражных фильмов Nismo.
Смелый, мощный и агрессивный Ford Fusion от 3D Carbon
3dCarbon готовит большой обвес для модели Ford Fusion.
Audi RS6 от тюнинг-ателье Neidfaktor Hamburg
Предыдущее поколение Audi RS6 видело много высокомощных и суперкачественных тюнинг-проектов.
Потрясающий зеленый Porsche Cayman от TechArt
Новый Porsche Cayman выглядит еще лучше, когда примеряет очередной тюнинг-пакет от TechArt.
Vorsteiner BMW M3 от Edo Competition
Ограниченное издание от калифорнийского тюнинг-ателье имеет новый обвес в сочетании с техническими обновлениями.
Nissan Juke Nismo от тюнинг-ателье Senner Tuning
Не можете дождаться Juke Nismo RC? У тюнеров Senner есть предложение для вас.
Vuhl 05 готов к производству
Мексиканская игрушка для трека поступит в производство в ноябре.
Mercedes E63 AMG S-Model от тюнинг-ателье Wheelsandmore
Немецкое тюнинг-ателье обратило свое внимание на последнего конкурента BMW M5 от Mercedes.
Toyota готовит 250-сильный 2,5-литровый двигатель для GT86
Турбированный и гибридный варианты будут доступны в следующем поколении модели.
Mazda3 Sedan представлен официально
Mazda, наконец, официально представила Mazda3 Sedan.
Дооснащение доводчиками дверей (опция S323A) (дожим дверей)
давно хотел дооснастить свою бмв опцией S323A SOFT-CLOSE-AUTOMATIK FUER TUEREN Автодоводчик дверей и вот подвернулся хороший ценник на комплект с разборки в Литве.
Описание системы:
Модули дверей регистрируют сигналы установленных в дверях выключателей и датчиков и управляют встроенными в двери приводами. Информация принимается и передается по шине передачи данных K-CAN PERIPHERIE.
Дверной модуль распознает:
— положение предварительной и основной фиксации у защелки замка,
— факт открывания двери (по сигналу защелки),
— положения готовности и парковки привода SCA.
По этим входным данным дверной модуль активизирует привод SCA. Привод SCA установлен в системном замке и закрывает дверь. Приводом SCA управляет соответствующий дверной модуль. Если система управления не распознает положения готовности или положения парковки, она через 5 секунд отключает привод SCA. В ЗУ неисправности записывается код. В следующий раз функция выполняется, когда снова приходит сообщение о положении предварительной фиксации или наличии контакта двери.
Необходимо:
1) замки с доводчиками
2) блоки дверей в комплектации HIGH
3) тросик ручки наружный
4) проводка со всеми фишками
Работа:
Разборка:
1) Отсоединить аккумулятор (чтобы после произведенной работы не выскочила ошибка airbag, но это не обязательно все равно надо будет подключать комп ))), а также чтобы не сел аккумулятор, т.к. после установки новых замков машина не будет засыпать)
2) Снятие обшивки:
— вытащить декоративные фишки, за которыми скрываются болты
— на передних дверях установлены дополнительные болты, которые расположены за шилдиком AIRBAG и черной заглушкой (виден при открытой двери)
— обшивка отщелкивается в нижней части двери
3) Отсоединить фишку airbag
4) Отсоединить тросик ручки
Обшивка снята

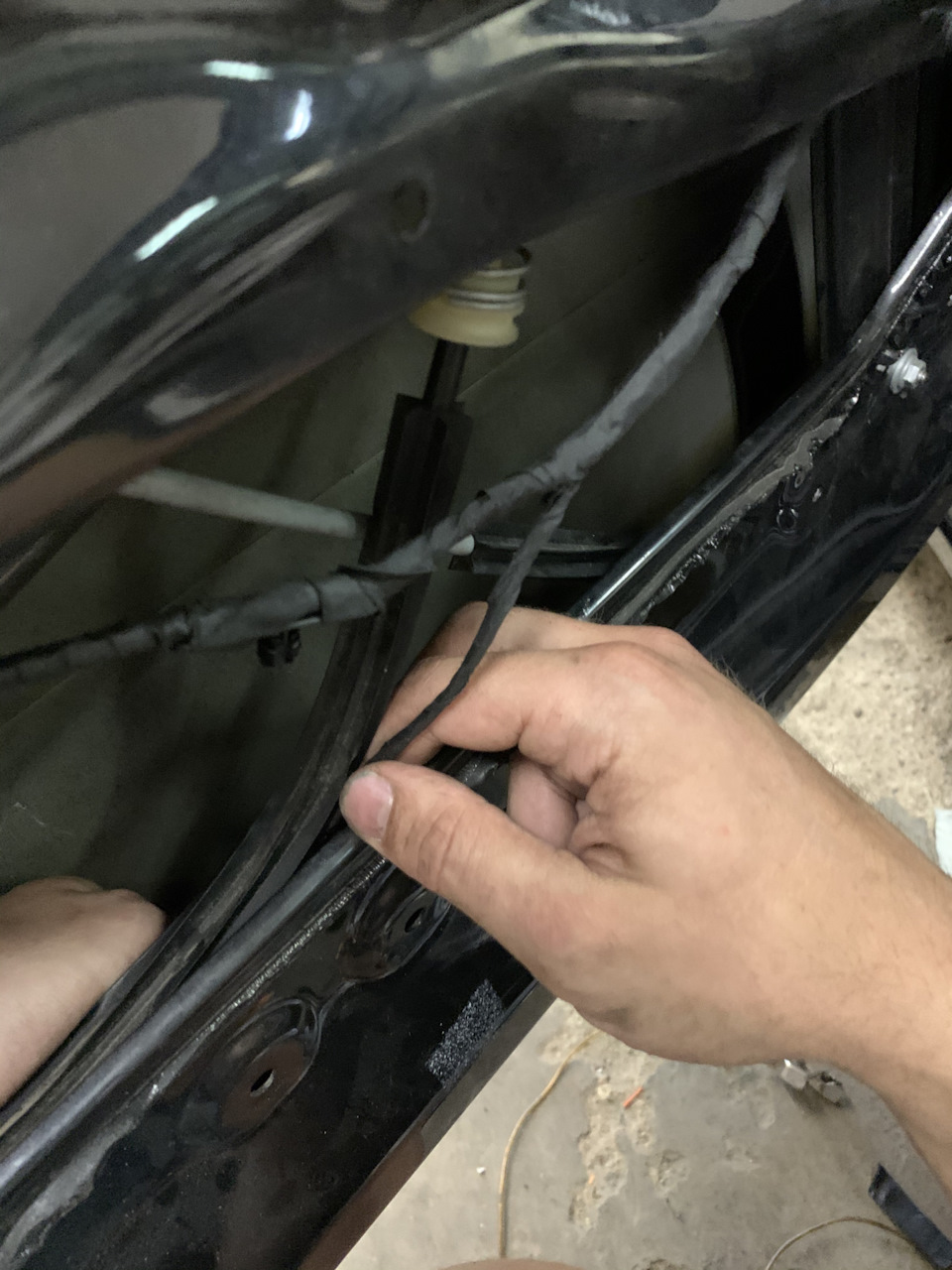

5) Отсоединить все фишки и снять проводку
6) Снять блок двери и колонку
7) Открутить болт на 11 в проеме двери возле петли, отсоединить фишку и вытащить проводку

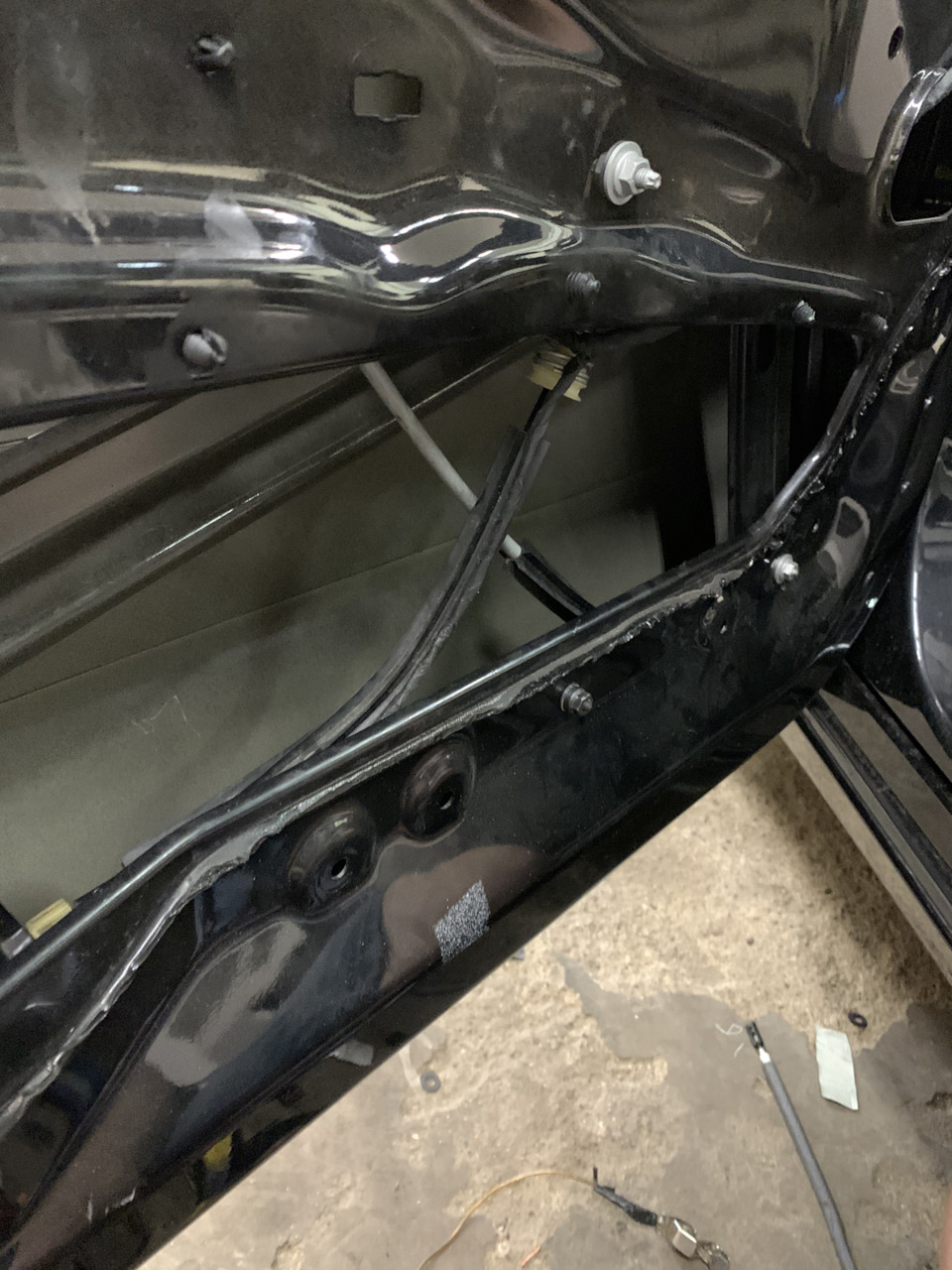

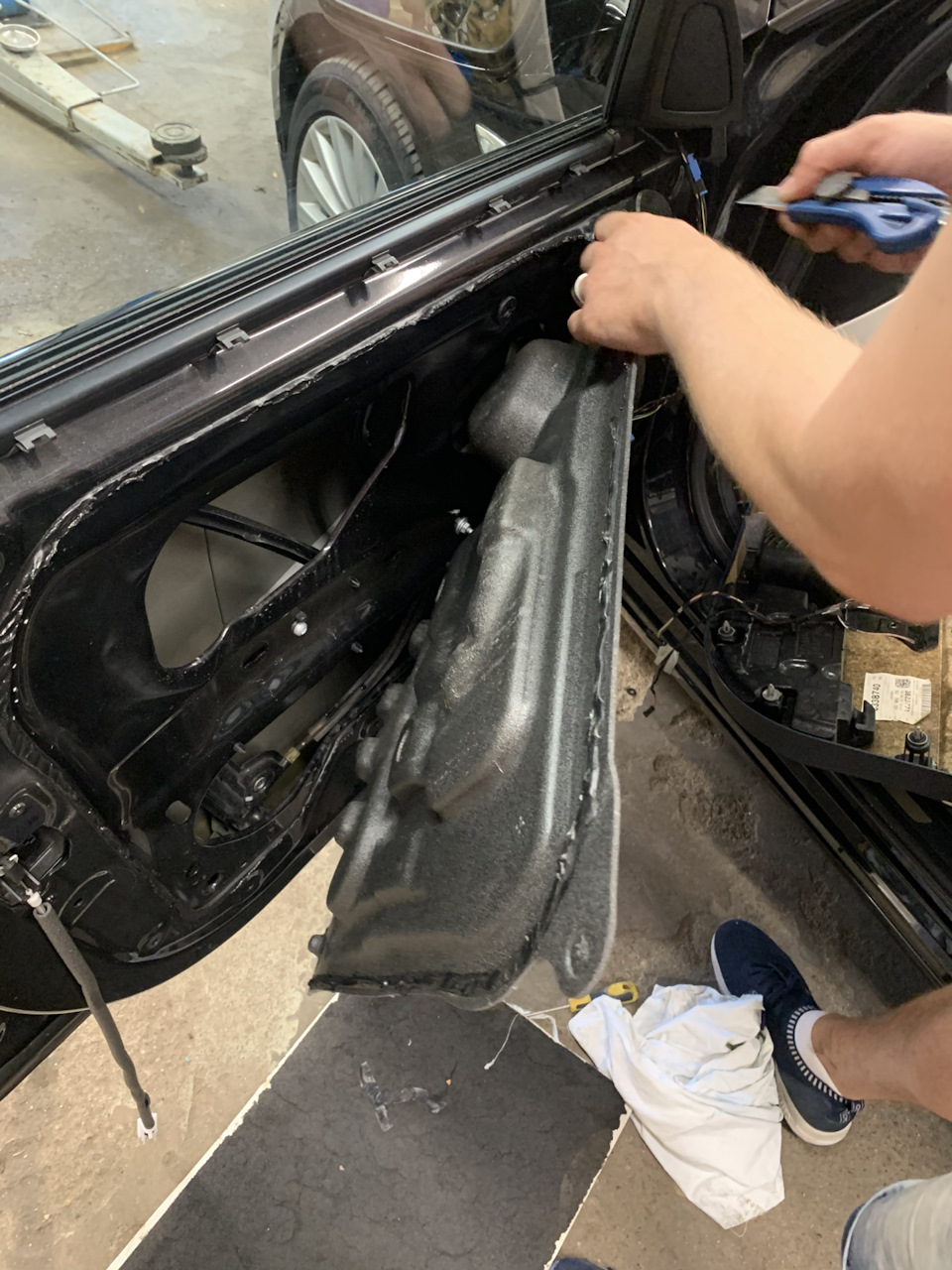

8) Открутить пластиковые зажимы которыми крепится шумоизоляционный экран и снять его, в результате голая дверь
9) Длинной отверткой или наподобие того, отсоединить тросик двери
10) Открутить три шурупа которыми крепиться замок и вытащить его
Сборка:
1) Засунуть новый замок двери с доводчиком и закрепить его тремя шурупами (чтоб засунуть замок в дверь прийдется помучаться)
2) Соединить тросик к ручки двери
3) Собрать в обратном порядке
4) При подключении всех фишек, замки должны заработать, даже без кодирования
Кодирование:
1) добавляем фа s323a
2) кодируем блоки: дверей, кас и лм
