Доводчик стёкол. часть 1.
Как то надоело постоянно помнить о том, что стекла открыты…
Одна из доработок была уже сделана, это стеклоподъемники без включения зажигания
Теперь надо решать вопрос о автоматическом подъеме стекол при включении центрального замка когда запираются двери.
.
За основу была взята статья вот тут Очень подробно расписан весь процесс изготовления и настройки.
Но что хорошо для ВАЗ2114 не есть хорошо для Логана 🙂 В статье автор поступает просто: в каждой двери свой контроллер доводчика + модуль синхронизации при постановке на охрану. Т.е. это три отдельных узла. В нашем случае не имеет смысла городить 2 отдельных доводчика и синхронизатором. Т.е. все должно быть в одном месте. На одном микроконтроллере. Автор использует тиньку13, и в этом варианте конструкции оно себя оправдывает. Для своего варианта хочу использовать мегу328. И прошу не надо воплей про гвозди и микроскоп, именно мега328 — просто потому что они у меня есть, и их много. Хотя да, мега328 — это не просто жирно для такого проекта 🙂
Любопытное и очень простое и изящное решение у автора статьи — это датчик тока. Он прост, он эффективен, и он работатет! Но! Не в моем случае… На Алтае у нас сейчас дожди, а в дожди у меня подклиникает на подъем водительское стекло. Как результат — ложные сработки и остановки. Ну можно загрубить датчик — однако мне не удалось настроить корректную отсечку. Думаю это такие особенности конструкции.
Датчик движения-остановки надо переделывать… Использовать ACS712 — неоправданно дорого, но очень точно можно настраивать. Тут еще подумаю, поэкспериментирую… Как вариант — вот очень любопытное решение
Можно контролировать по шуму щеток мотора, но в этом случае нужно использовать операционник. Тоже усложнение и удорожание конструкции… Надо думать…
И еще, я ярый противник колхоз-тюнинга. С моей точки зрения — не приемлема какая либо резка проводов, скрутки, и всяческое изменение оригинальной конструкции.
Да, согласен, в некоторых случаях без колхоза и изоленты просто не обойтись, но все же!
Итак, изначально поставил себе вот такое ТЗ
1. Минимальное вмешательство в оригинальную конструкцию, в идеале должно быть BoltOn.
2. Управление обоими стеклоподъемниками одним блоком расположенным под центральной консолью с возможностью прямого подключения к блоку комфорта (черный разъем пин №4) для автоподъема при закрытии центрального замка
3. Подъем стекол при автозакрытии поочередный, что бы на охреневал аккумулятор
4. Контроль заклинивая и/или окончательного подъема по таймерам и по отдельным для каждого подъемника датчикам тока, в идеале — шуму щеток мотора.
5. Добавить возможность раздельного изменения паузы на подъем и опускание каждого стекла. Чаще всего это разное время. В моем случае водительское стекло: подъем = 5.5 сек, опускание 4сек, пассажирское подъем=5сек, опускание тоже 5сек.
Автор использовал ТН компоненты, а я не люблю сверлить, да и SMD элементов хоть чем кушай… Опять же реле другие.по размеру. Малость переделал плату. Как в процессе отладки — не обошлось без косяков… Напортачил с разводкой реле и входу по верхнему каналу. Исправлено.

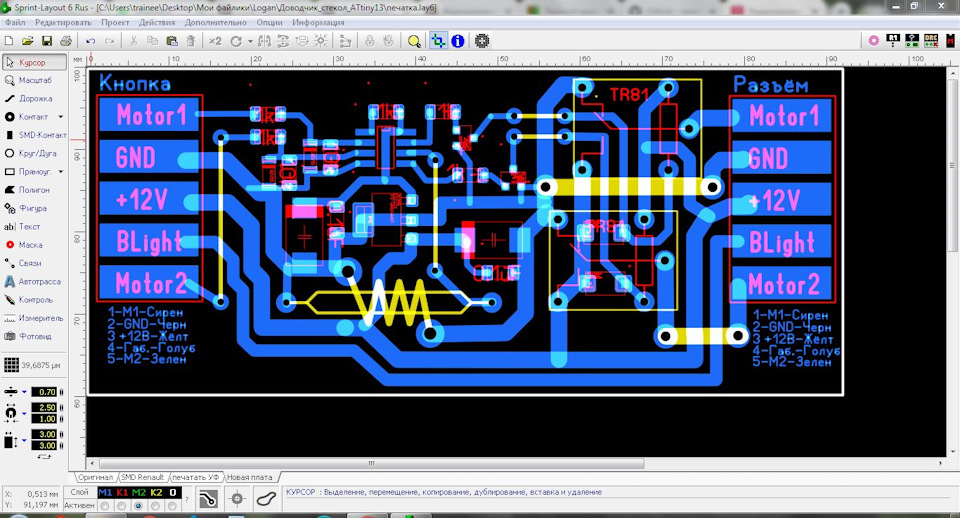

Файл печатки уже в исправленном варианте №1. Назвал его BoltOn-1
Все компоненты со стороны меди, они ж SMD, и только 2 реле и геркон с обмоткой с обратной стороны, со стороны текстолита. По фото это хорошо видно.
Прошу обратить внимание на толстые желтые перемычки в правой части платы, возле реле, они должны быть именно толстые! Все же токи по ним проходят до 10А при заклинивании мотора!
По этой же причине все линии GND, +12В и подсветки пролиты ТОЛСТЫМ слоем припоя!
Остальные перемычки тонкие, они просто сигнальные, токи по ним в миллиАмперах.
Пока не ставилась задача оптимизировать компоновку платы. Просто частично изменена топология под другие реле и компоненты SMD. Ногами прошу не пинать 🙂 Сам знаю что еще не изящно и не красиво 🙂

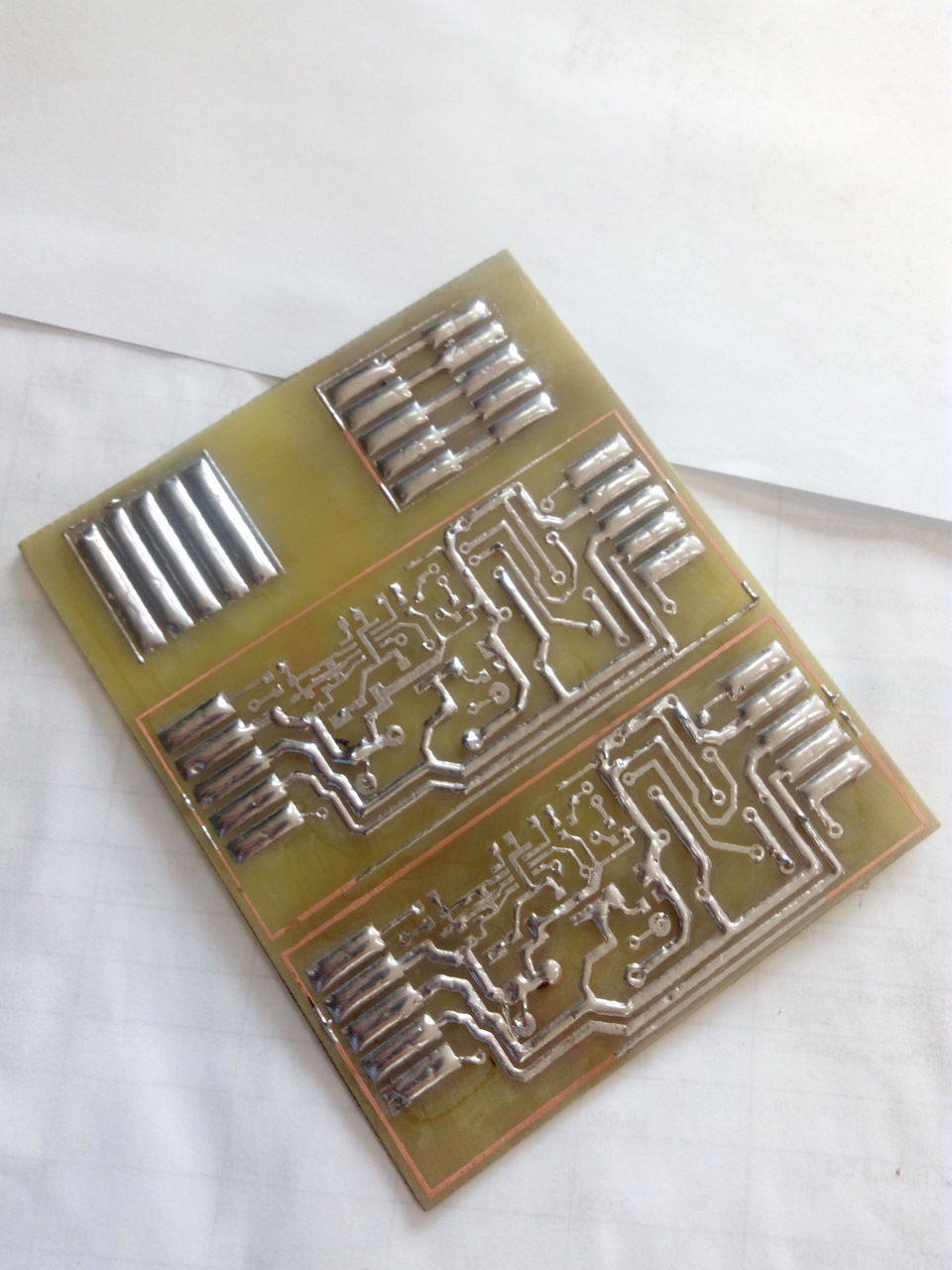

В верхней части платы видны полоски сгрупированные по 5 штук.
Ну нет у меня таких разъемов как на штатных кнопках, сначала хотел напаять на полоски ламлек папа и на вторую мама, а потом решил пока не заморачиваться, и просто напрессовал на проводки тех же пап и мам.
Во время этого процесса и выявились косяки разводки платы. Дорожки резались, перемычки ставились… Оперативно исправлялось и в файле.

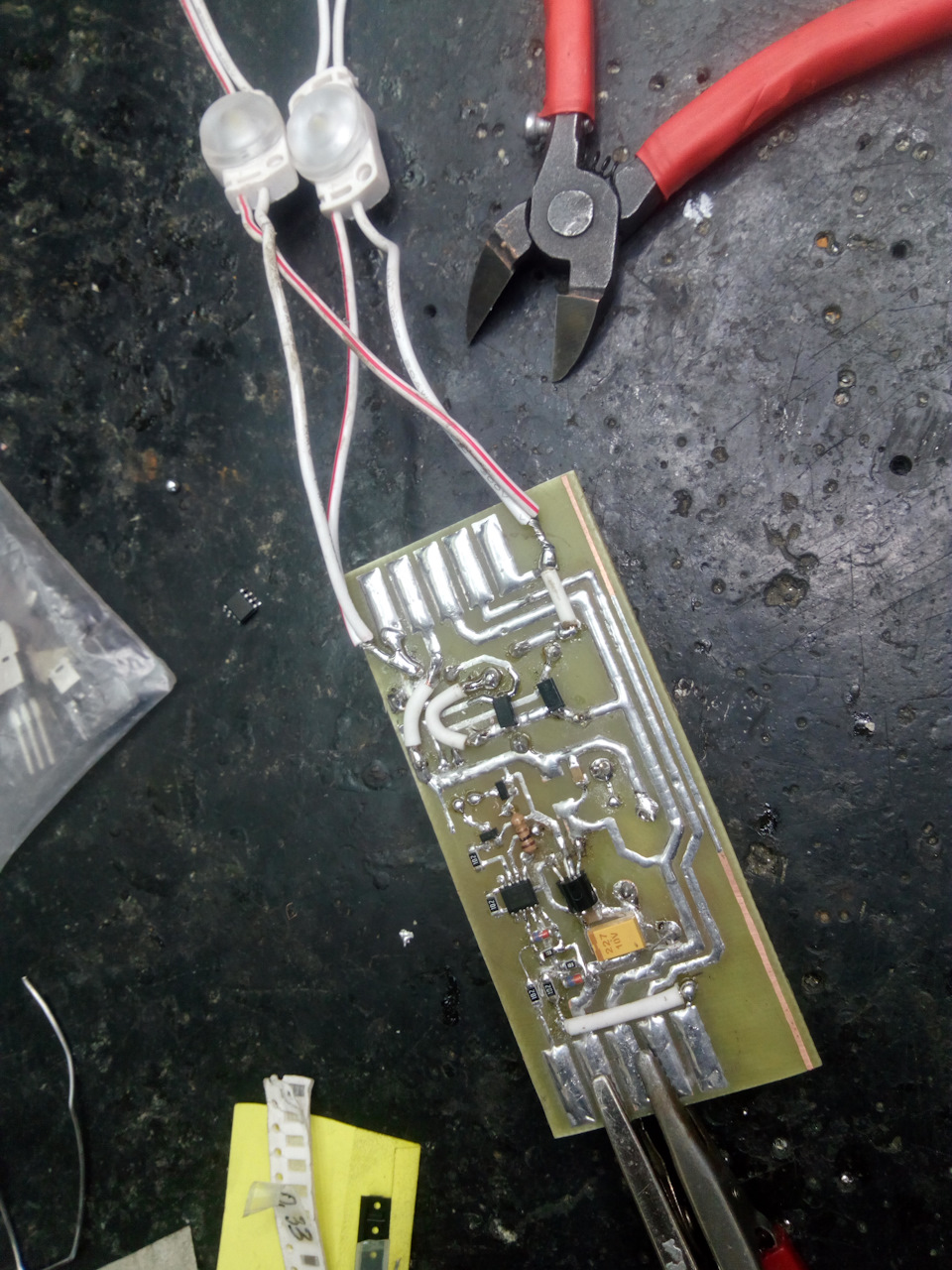

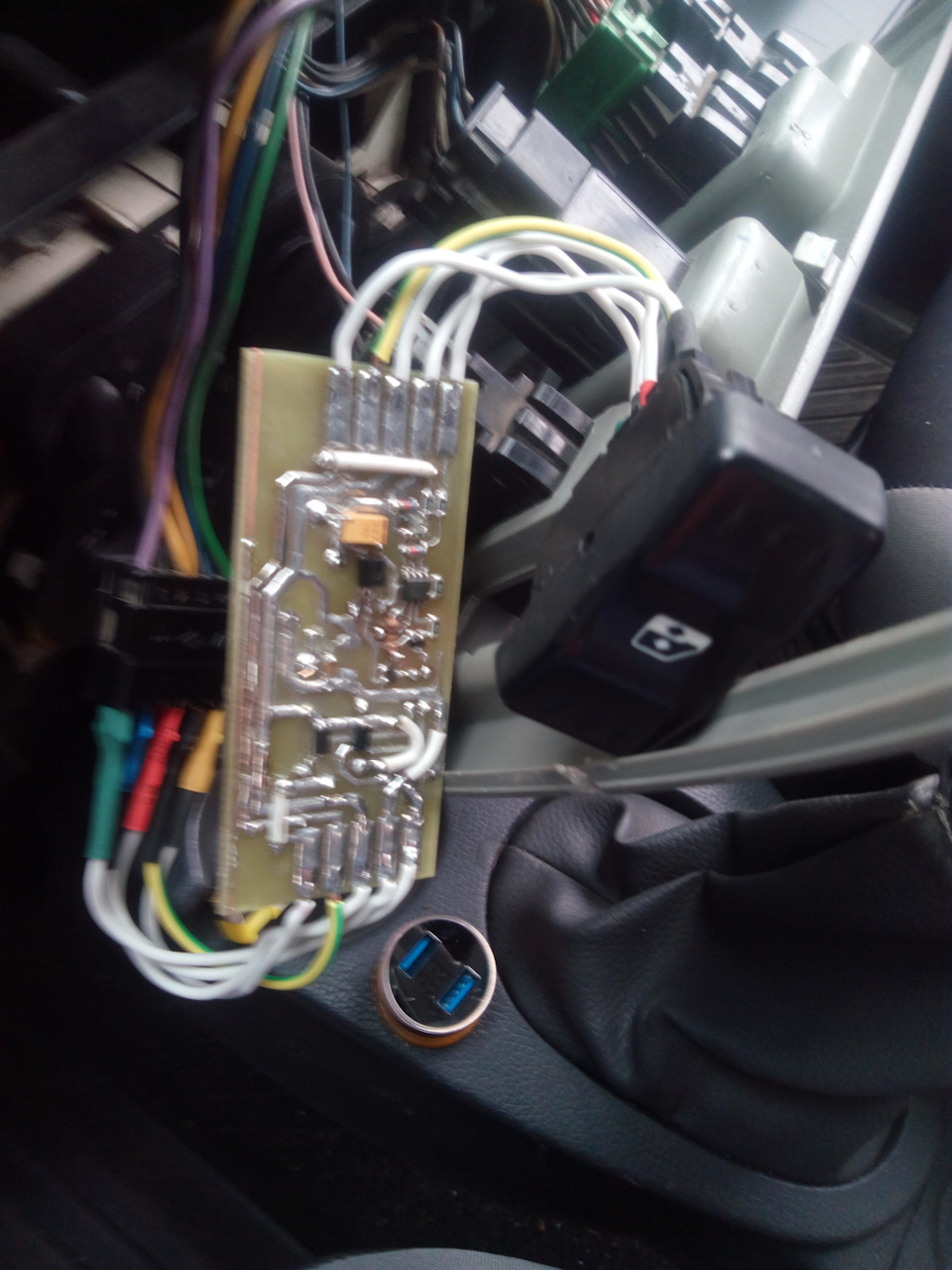

Версия первая, глючно-косячная, примерка в салоне. По фотографиям должно быть видно, что цвета проводов совпадают как на разъеме так и на кнопке. Пока еще не подключал к блоку комфорта.
п.с. Что не понравилось в этом варианте:
1. Короткое нажатие — вот его нужно отрабатывать, если слишком коротко — противно дергается стекло, если чуть длиннее — то поехало как по удержанию.
2. Непонятно почему, но прищепкой тиника не хочет внутрисхемно программироваться, в других схемах нет проблем. Выпаивать тиньку, перепрограммировать и впаивать обратно — вариант нифига не гаражный…
3. Время подъема стекла задано жестко в программе, без возможности регулировки.
4. Как уже написал выше, датчик тока по хорошему нужно другой. Или другим способом контролировать движение стекла.
Доводчик стекл NQ-4W (12V)… тема 030
Добрый день всем кому не лень читать…
И так перенос кнопок закончился удачно и все меня устраивает.
Перенос кнопок Э.С.П.
Следом решил установить доводчик стекол.
Сказано, сделало заказал на алике, у продавца уточнил поднимает опускает, 750руб.
Пришло и, и конечно только поднимает, 4 реле на большее не способны… Открыл спор, вернули 300руб, причина не я один такой веселый, а продавец дурака включи…

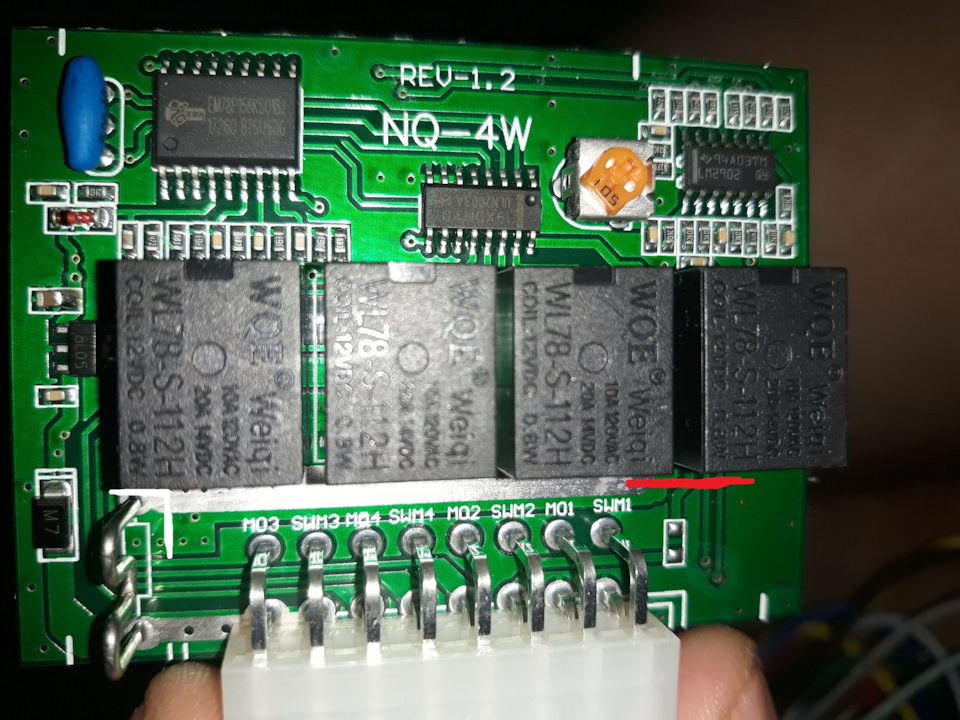

Как говорится вот наше заветная коробочка, и провода в комплекте…
Подключил, кнопки работают доводчик реле щелкает и тишина.
Причина управление по плюсу, то есть у всех нормальных машин постоянно на мотор подается минус, но у нас Рено, у нас плюс.
И тут руки зачесались…

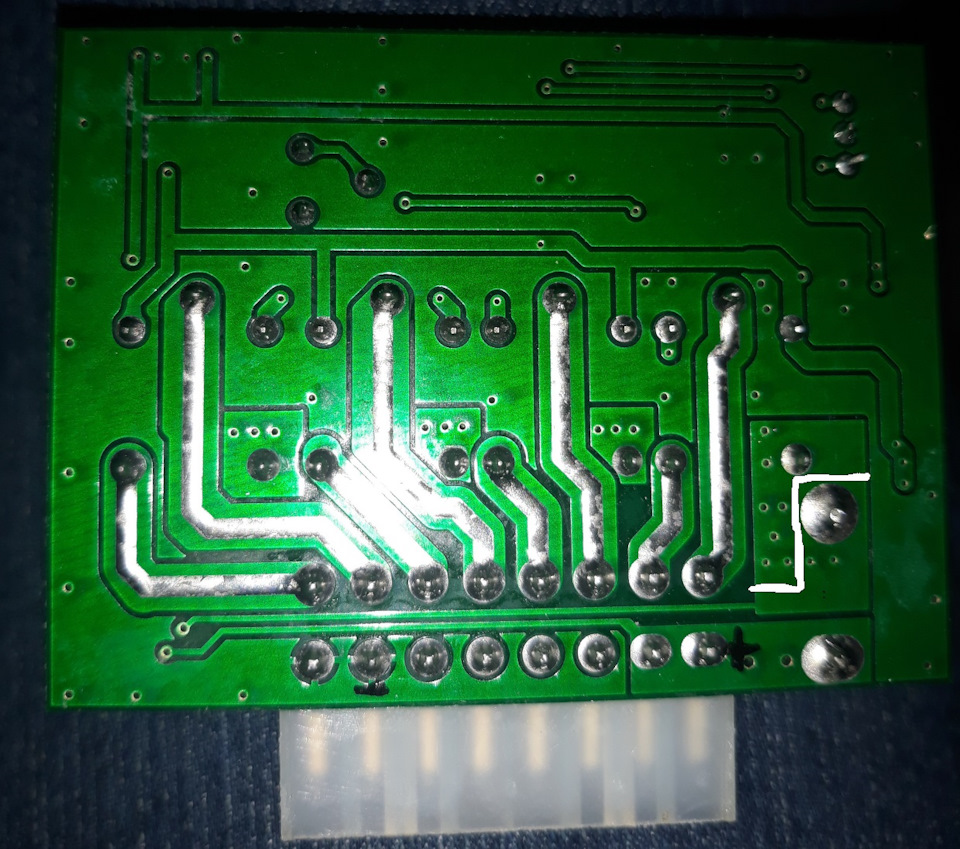

Белая перерезать, красная перемычка.
Ура работает и закрывает, но что то не так, АХ и да…
Реле отрабатывают по времени и давят на мотор ровно 8 сек, хорошо, что предохранитель в моторах сработал, как понимаете меня это не устроило, а если учесть что это происходит два раза по 8 сек то 16 секунд просто жесть.
Начал читать как он должен работать.
При достижение препятствия, он должен остановится, как он определяет препятствие?
По шуму щеток мотора, и тут я задумался, это какой же должен быть аналитический процесс что бы чувствовать шум работы мотора и анализировать, что мотор работает и что его заклинило …
При условии, что у меня это не работало.
Начал разбираться что стоит и что откуда передается.

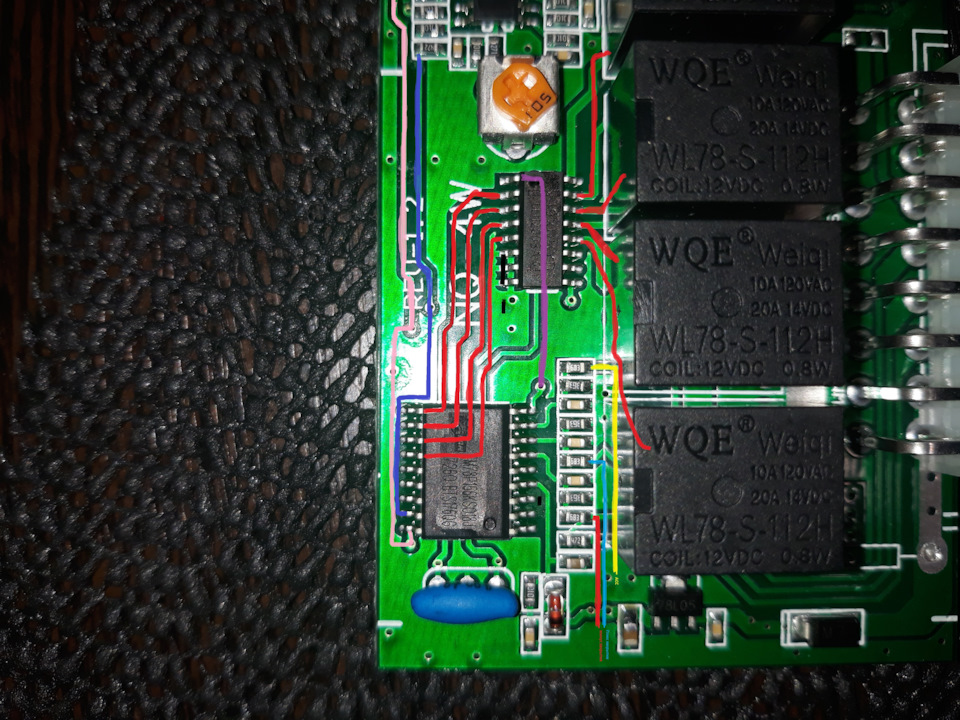

Три микросхемы с лева на право.
Процессор обработки и получение сигналов.
Средняя микросхема. получает сигнала от процессора и управляет реле.
Последняя является усилителем, и должна выполнять про слушку моторов…

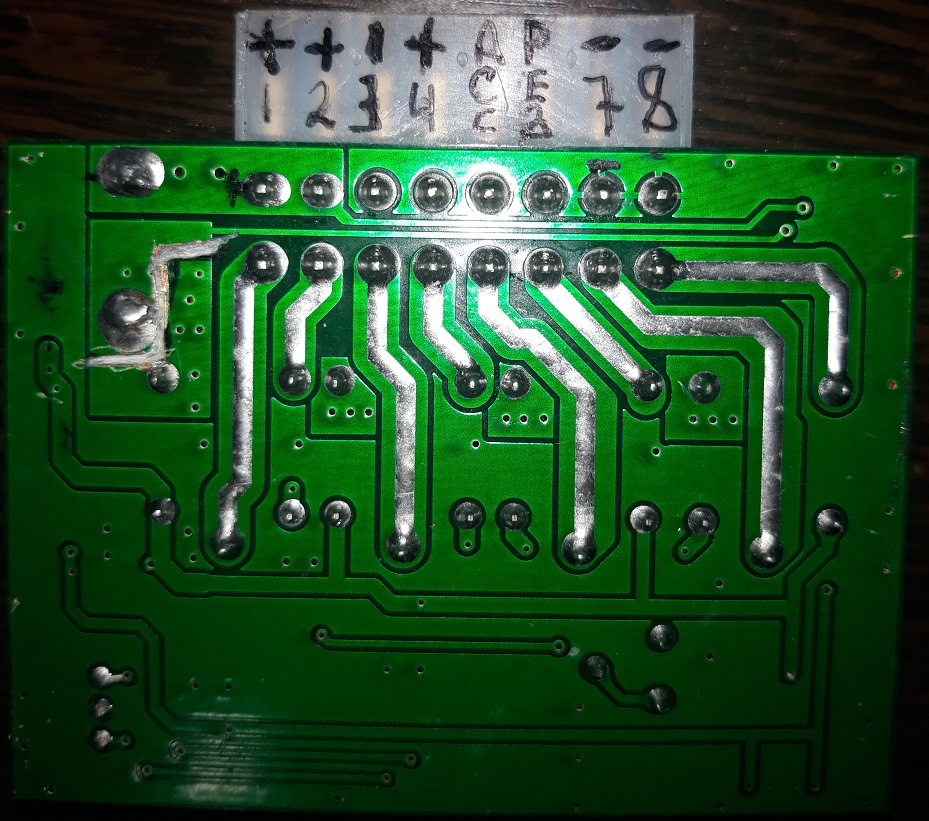

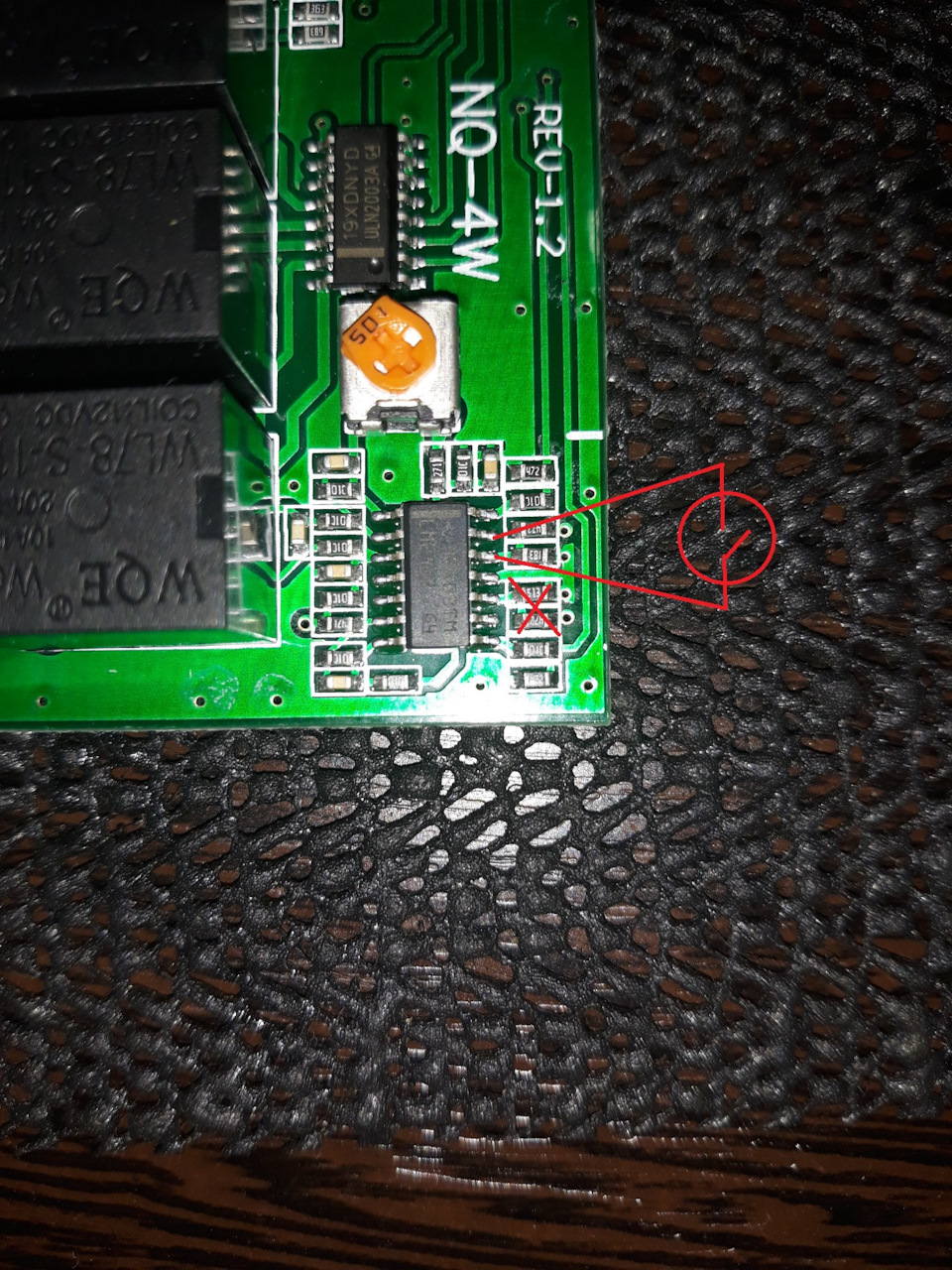

После долгих поисков решений были найдены 4 контакта.
Первые два отвечают за первый проход вторые два за второй цикл.
после выпаивания сопротивлений второй цикл просто прощелкивается.
Поэтому на первые контакты был припаян геркон и с помощи магнита проверено все отработало…
Теперь надо заставить работать геркон, то есть собрать токовое реле.
Расчетов витков, толщину провода, магнитное поле с работки геркона и сколько ампер кушает мотор в нормальном состоянии и при остановки мне неизвестно.

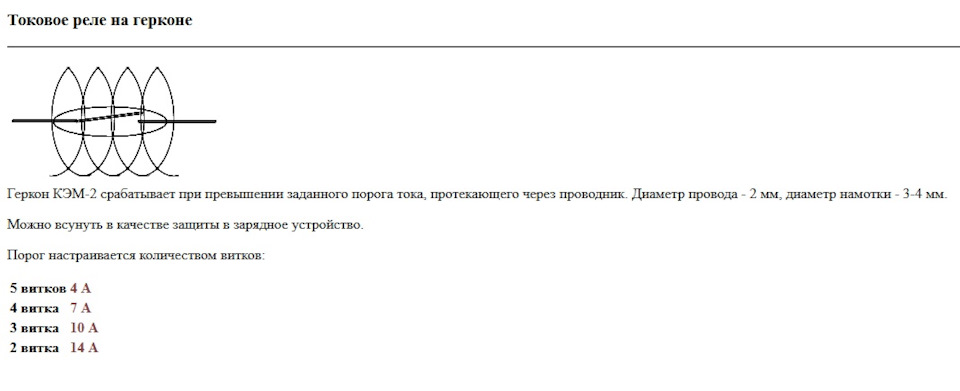

В инете нашел картинку от нее и стал плясать…

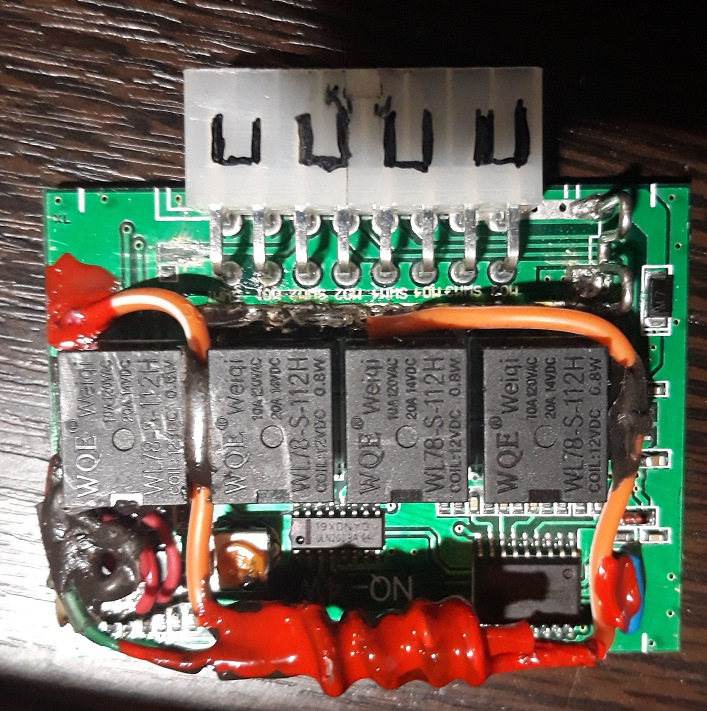

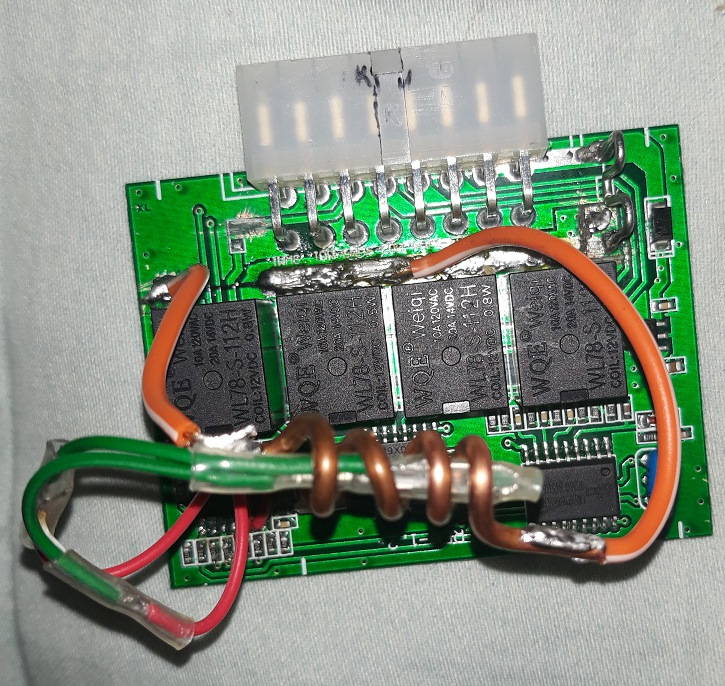

В итоге получилось вот это…
Пошел проверил, все работает на ура…
Закрепил, изолировал, закрасил…
Внутри катушки геркон, катушка последовательно подключается к мотору по минусу. При остановке мотора сила тока возрастает и происходит с работка геркона на замыкание, что дает команду процессору на переключение закрытия следующего окна.
Подключение…
Особо рассказывать нечего.
Релейные выходы соответственно инструкции…
ЭСП передних дверей + доводчик Pandora
Привет! Всем владельцам данного авто, у кого комплектация без ЭСП, известно как неудобно постоянно крутить весла. Когда подвозишь пассажира, он обязательно на выходе забудет закрыть окно, нужно тянуть руку через весь салон и крутить ручку. В общем надоело мне это.
Решил заменить штатные весла на ЭСП. Начал гуглить данную тему, искать разборки, где можно купить недорого Б\У ЭСП, Но покупая ЭСП, нужно искать кнопки, провода, колодки, и т.д. В общем геморно это. Наткнулся на аналог, производимый в России, под названием «форвард». Решил установить его. Заказ делал в интернет магазине avtogsm.ru/.
В комплект ЭСП входит:
2 стеклоподъемника, электропроводка для подключения, переключатели стеклоподъемников (92.3709 — 2 шт.), декоративные заглушки в отверстия от ручек механических стеклоподъемников.

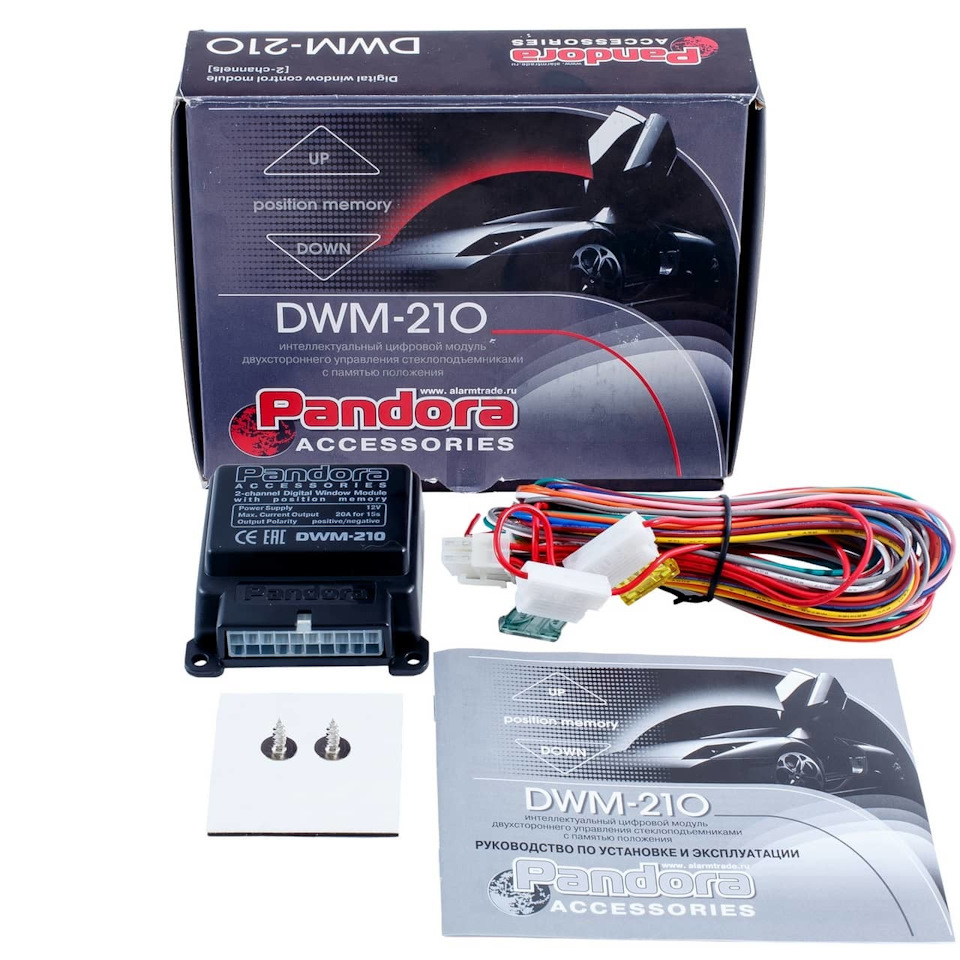

Такого варианта мне показалось мало, т.к. перед закрытием авто, все равно нужно тыркать кнопки, чтобы открыть окно полностью, нужно постоянно жать на кнопку и т.д. Поэтому решил помимо ЭСП установить доводчик. Выбор пал на доводчик фирмы Pandora DWM-210.
Особенности модуля управления:
— автоматическое закрытие стекол при постановке автомобиля на охрану;
— запоминание положения стекол при постановке автомобиля на охрану и автоматическое их открытие в прежнее положение при снятии автомобиля с охраны, если стоянка продолжалась не более 20 минут;
— в дезактивированном состоянии доводчик не оказывает никакого влияния на штатные цепи стеклоподъёмников;
— управление движением стекол из салона автомобиля кратковременными нажатиями кнопок (система “в одно нажатие” — “one touch”);
— быстрая остановка движущегося стекла нажатием любой кнопки управления стеклоподъемниками;
— автоматическая остановка движущегося стекла при встрече с препятствием в проеме окна;
— автоматическое отключение двигателей по превышению тока;
— автоматическое отключение электродвигателя стеклоподъемника при обрыве его троса;
— автоматическое определение типа управляющих сигналов охранной сигнализации;
— возможность отключения датчиков охранной сигнализации на время движения стекол для исключения ложных срабатываний датчиков в режиме охраны.
Заказал на сайте Стеклоподъем.рф.
Посылки пришли за неделю.
Изучил схемы, и доработал основную:
