Дополнительные уплотнители на двери. «Минус ветер в ушах».
Наверно, уже многие думали думу по поводу дополнительных уплотнителей на двери, как обычно, поглядывая в сторону иномарок и недобро вспоминая конструкторов ВАЗа.
В связи с особенностями конструкции пустить второй уплотнитель по всему периметру двери вряд ли получится. А вот где рамки можно сделать хорошее доп уплотнение.
Как то на строительном рынке присмотрел D образный черный уплотнитель. Стоил он зараза 100р за метр, хорошо что двойной… Самоклейка. Купил сначала метр, попробовать. Все подошло хорошо, докупил еще пару метров. Целью было загородить щели между рамками дверей и кузовом. Обезжирил поверхность кузова над рамками, примерил и пустил уплотнитель от зеркала до низа рамки задней двери. Между рамками предней и задней дверей тоже наклеил кусок. Получилось отлично! Даже не ожидал такого.
Вообще думал это на пару месяцев, потому что самоклейка не такая качественная, как хотелось бы. Думал мойкой зимой посмывает его. И уже мысленно думал о переклейке его на клей. Но какбэ… ан нет! Прошло уже 2 года, отклеился он всего в паре мест. По хорошему надо на клей посадить, но руки все не дойдут.
Также резина оказалась качественной, не потрескалась, не задубела. Делал на скорую руку, можно было и поаккуратнее сделать в целом. Ну кто же думал, что они отваливаться не будут? =)
После удачи с рамками давно жила мысль сделать что то подобное по низу двери, по порогу. Шума оттуда идет большое количество! Есть готовые резинки, надеваются на низ двери, полезный девайс, спору нет. Но это здравствуй гнильё… Думал посадить их на герметик, или снимать раз в месяц, все там мыть и сушить но фигня это все… Поэтому пошел тем же путем, что и с рамками. Купил такой же уплотнитель, наклеил на порог по всей длине с заходом на заднюю арку, до верхнего уплотнителя. Тока уплотнитель мне продали, чуть меньшего диаметра нежели на рамки, но подошел он идеально.
Единственный минус, что вода не будет напрямую стекать, а будет течь до щели между крылом и дверью и стекать там. Ничего страшного в этом не замечено, гнить ничего не будет, уплотнитель касается кромки двери, да и проветривается все.
Исходя из выше опробованного давно уже есть мысль так же проклеить по периметру проем задней двери. Эффект должен быть очень заметным. Но отсутствие гаража на каждую мысль ставит метку «уже давно хочу»…
Внешний вид авто никак не пострадал, наоборот теперь не видно щелей толщиной с палец. На скорости стало гораздо меньше аэродинамических шумов. Жаль нельзя сделать так по периметру всей двери. Еще маленький плюс, зимой в щели снег не забивается. Я очень доволен данной доработкой. Когда приклеил по порогу, офигел, что даже со снятыми картами не слышно, как по луже проезжаешь. Приклеен только на моем пороге, со стороны пассажира отчетливее слышно шум от дороги. Ну и опять же, ничего подобного я никогда нигде не встречал =))
Совет(!)Прежде, чем заниматься подобным и в целом шумоизоляцией, сначала позаботьтесь о нормальном прижиме дверей к штатным уплотнителям. Отрегулируйте двери, не бойтесь подгинать рамки, если нужно! Мне красили водительскую дверь и поставили так, что прижим был плохой, ветер на скорости шумел, поездил месяц, отрегулировал и шума стало заметно меньше. И чтобы такого не было
Дырочка кажется маленькая, но в нее дорогу видно.
Установка дополнительных уплотнителей
Как и обещал- выкладываю отчет об установке дополнительных уплотнителей дверей.
Купил я значит:
Р-образный уплотнитель на клейкой основе (3М пленка)
Для начала я все поверхности оклеевамые очистил от старого уплотнителя (поотклеивался местами ибо я тяп-ляп клеил в прошлый сезон) и обработал все спиртов чистешим 95%… И начал клеить.
На дверях верх и кромка до замка дверного Р-образным:
На пороге на кузове от замка и ниже наклеил D-образный большой
Верх дверного проема на кузове получил D-образный маленький
В итоге при закрывании двери получается вот так
Прощайте щели в палец толщиной, завывания ветра, снег в салоне по утру и вообще так круче.
Затем пришла очередь проема багажника.
Большой D-образный уплотнитель пошел в дело
Стало теперь вот так
Меньше грязи и снега там теперь будет.
Для пассажирской двери сделал по аналогии с водительской
Верх и кромка двери до начала замка P-образный
Порог и проем от начала замка D-образный большой
Верх проема D-образный маленький
Ну и результат при закрытой двери
Потом мы ездили с девушкой кататься на автодром, надо ж ей понять какую машину брать 13-14 или калину. Но не об этом…
По трассе 130-140, слышно шум ветра от двоников. Они у меня уже не бескаркасные- каркас в резиновом чехле, производитель ALCA. Вот эта конструкция создает фон. Бескаркасников вообще не слышо было, ибо они значительно меньше.
Ну шуршание шин брать не будем. Не хватило меня в этом сезоне на разбор переда и панели для проклейки- диплом был важнее.
Еще, как всегда с новыми уплотнителями, стале туже закрываться двери- силу прикладываю полобльше. Но это временно- скоро они подпримнуться и все будет легко.
Ну и в конце сообщаю- у меня остался уплотнитель в следующем количестве (округлял в меньшую сторону до ровного числа):
D-образный большой 4,7м
D-образный маленький 9,5м
«юбкообразный» 5 м.
его можно использовать в комбинации с D-образным большим и маленьким.
Также его используют на 5-дверках для закрывания щелей между дверями.
Р-образного считаем не осталось.
Так что если кому надо- могу обменять на деньги.
Если надо больше- аналогично.
030: Стремление к тишине: Трёхкамерные уплотнители дверей.
Всем Доброго дня, Дорогие Друзья!=)
Я продолжаю стремиться к акустическому комфорту салона, работа по полной ШВИ автомобиля уже проделана и в салоне стало гораздо тише, но всё равно я был недоволен, так как при достижении скорости в 60 км\ч с левого верхнего угла водительской двери отчётливо начинал доноситься шум ветра.
Углублённый анализ данной ситуации показал, что дверная рамка ровная, визуально прилегает к дверному уплотнителю плотно, к стеклу тоже претензий нет: закрывается до конца, без перекоса. Методом исключения был выявлен виновник данной неприязни: дверной уплотнитель.
Так как сделан уплотнитель из резины весьма посредственного качества, со временем он рассыхается, сжимается и перестаёт выполнять свою непосредственную функцию.

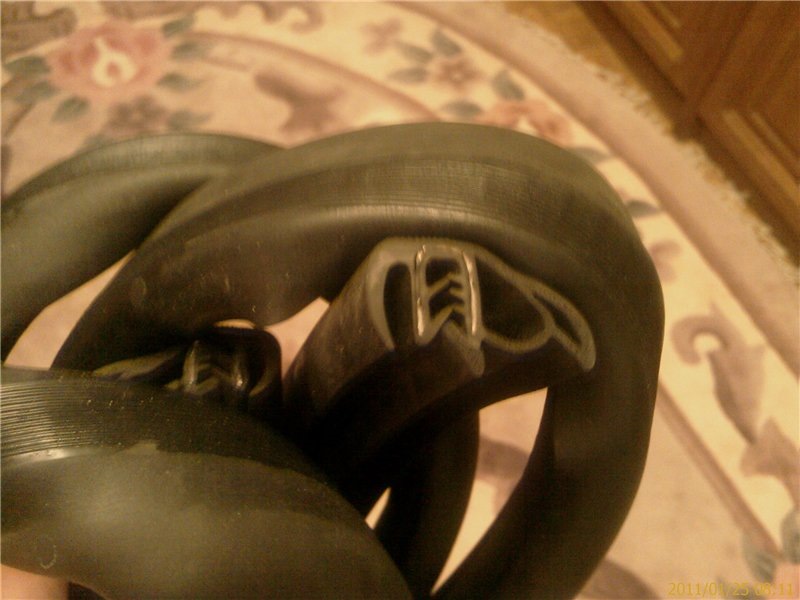

Мониторинг рынка привёл меня к вполне логичному и закономерному умозаключению: Нужно брать трёхкамерные уплотнители, они конечно тоже не предел мечтаний, но лучшего на рынке в данный момент нет. Кстати на всех Отечественных автомобилях с 2010 года начали ставить именно трёхкамерные, а не морально устаревшие двухкамерные. Хотя в интернете находил много комментариев про то, что у людей на ВАЗ 2108 90-х, и даже 80-х годов выпуска стоят с завода именно трёхкамерные уплотнители. не знаю, как такое может быть, может я ошибаюсь, хотя в целом это и не важно.=)
На многих форумах идут ожесточённые споры о том, что подходит, что не подходит и от чего вообще подходят уплотнители?!
Официально Вам заявляю: НА ВСЕ АВТОМОБИЛИ ВОСЬМОГО И ПЯТНАДЦАТОГО СЕМЕЙСТВА ВАЗ ПОДХОДИТ трёхкамерный уплотнитель от ВАЗ-2109 (как я понимаю не от, а сделанный для) производства фирмы БРТ. Артикул: 2109-6107018
Стоит заметить, что уплотнитель называется: Уплотнитель двери ВАЗ-2109 передней БРТ, так вот, между передним и задним уплотнителем разницы нет, за исключением длины, берём передний, обрезаем по длине и ставим на заднюю дверь.
Я заказывал данные уплотнители вот тут. Цена там за штуку, следовательно на четыре двери нужно заказать четыре штуки.
С установкой проблем не возникло, всё ставится от силы за 30 минут:
— Необходимо снять салонный пластиковый порог.
— Снять старый уплотнитель.
— Одеть новый, обстукивая его резиновой киянкой для лучшего прилегания.
— Обрезать лишний кусок уплотнителя.
— Поставить пластиковый порог.
— Наслаждаться эффектом.=)
После установки, двери у меня стали закрываться с небольшим усилием, через пару недель уплотнитель прижмётся по форме двери и этот эффект пройдёт. Ну и естественно пропал шум от угла водительской двери, который раньше меня очень сильно раздражал.
Все уплотнители после установки натёр силиконовой смазкой-спреем Castrol Silicon Spray.
Так же поставил такую маленькую приятность, как крышку бензобака с замком.
Бензин на ВАЗ 2114 слить проблематично, так как горловина бензобака выполнена в змеевидной форме, а вот накидать разного хлама в бак в нашей стране-идиотов могут запросто.
При закрытом замке крышка не откручивается, а просто прокручивается на месте. На мой взгляд очень полезная штука. Кому нужна, тыкайте ссылку.
По ценам:
— Уплотнители 165 руб. за штуку.
— Силиконовая смазка 240 руб.
— Крышка бензобака 135 руб.
На следующей неделе начинаю пилить новый короб под сабовый дин.
Не переключайтесь, впереди много интересного.
До новых встреч!=)
Усиливаем уплотнители 2110 (можно применять и для других ВАЗов).
Сегодня речь про уплотнители. Крутил вертел не торопясь месяц наверно где-то. В инете много разной инфы, например наклеить дверных D-образных уплотнителей, поставить от приоры, 3-камерные, газели, силиконовый шланг и т.д. Самый лучший вариант по мне это приоровские. Я так и сделал, купил комплект уплотнителей 2170 на 4 двери. На багажник родной 2112 и родные водостоки.
Поставил водительский сначала один для обкатки.
Плюсы:
— выглядит солиднее снаружи;
— лучше прижимает;
— двух контурный;
— принцип работы гармошка;
— на вид, ощуп, сжатие/разжатие состав лучше.
Минусы:
— широкий, встает в распорку с обшивкой двери (обшивка не стандарт). На любых кочках, неровностях крип существенный;
— не совсем подходит под обшивку потолка, части накладок салона. Сверху виден кузов, торчит боковина уплотнителя, которая должна ложиться и закрывать элементы салона.
Принцип работы уплотнителя 2170. Внешняя часть/вторая камера прижимается, рабочая. Первая камера в виде шланга, возвратный усилитель. Сжимается гармошкой в нижней части усилительного шланга первой камеры. Больше воздушных прослоек получается, больше материала, больше сил прижима. Получаем теплее, тише, ресурс.
Минусы конкретно для меня оказались существенными. Убого в общем, не понравилось… Через неделю поехал обратно на рынок поменял 3 уплотнителя 2170 на 4 родных 2110.
Чем по мне плохи 3 камерные уплотнители (типа 2109) не считая что в ряд ли перекроет обшивку потолка. При сильном сжатии излишняя деформация, больше напихать, не значит лучше. У всего есть свой порог упругости. Пока новые все классно, но ресурс маленький будет. Тем более зависит от исполнения, формы, расположения. Внешняя часть не должна быть сильнее внутренней, либо быть равной. Формы рабочих углов, толщины и т.д. Внешняя камера больше принимает форму двери, внутренняя усиливает прижим/возврат с небольшой деформацией. Что и сделано на приоре. Это видно после небольшой эксплуатации, когда уплотнитель прижмется немного, а не когда он с магазина.
Так как родные 2110 логично что проигрывают 2170, по другому быть не может. Автоваз хоть и двигается в перед мелкими шажками, но все равно двигается. Нужно было их как то усилить… Идея родилась сразу.
В углах 2110 стоят с завода обрезки уплотнителей/жгута из пористой резины, чтобы не было ломающего изгиба в верхнем углу двери.
Сам предполагаемый угол помечается точкой краски.
Делал свои фотки с этими углами и точками. Потом скинул на телефон, но неожиданно тело умерло. Пришлось фотки взять попользоваться у IvanVRN36.
Так как такой уплотнительный жгут/шнур из пористой резины относиться к резино-техническим изделиям, то найти его как минимум у нас в городе практически равняется 0. Вот кстати задавал вопрос про этот жгут/шнур, там же есть и фото: www.drive2.ru/communities…orum/465065382076482147?m
Начал искать в магазинах, что можно было бы использовать. Звонить в разные конторы города, по всяким уплотнителям, изделиям и т.д. Нужно было что-то типа формы шнура, упругий, морозостойкий. Сначала было все без результатно, я уже отчаялся и хотел ставить как есть сток. Далее в очередной раз искав магазине подходящий материал случайно «наткнулся» на «Вилатерм»! Конечно это не совсем то что хотелось бы для идеала, но как аналог подходило на все 100%.
«Вилатерм» — экологически чистый материал, изготавливаемый по современным технологиям из вспененного полиэтилена, для утепления и уплотнения стыков сборных элементов ограждающих конструкций зданий. Высококачественный, эластичный материал, который за счет повышенной (для данного вида материалов) плотности выдерживает многократные циклы растяжения-сжатия, что позволяет ему отлично работать в деформационных швах различных конструкций. Мелкоячеистый, легкий материал белого цвета с замкнутыми порами, изготавливаемый из полиэтилена высокого давления путем вспенивания бутан-пропановой смесью. Характеризуется уникальным сочетанием физико-механических, теплофизических и акустических свойств. Выпускается в виде жгутов и труб круглого сечения различных диаметров, длиной по 3 метра.
Конечно все красиво расписано в рекламном описании, но после избыточного сжатия/преодоления порога упругости жгута, понимаешь что длительной большой нагрузки долго он не выдержит. О чем честно пишут в ТТХ, а трубчатый вариант существует только в больших размерах.
Купил сразу размеры, диаметр в мм: 6, 8, 10, 12.
Вот так выглядит вилатерм в кусочке нового уплотнителя 2110:
Изначально продел 12 мм.
Сначала идет не сложно, потом трение возрастает и клин все больше и больше. В итоге мыльный раствор, заострить начальный кончик, разглаживать. Желательно вдвоем.
12 мм — После установки в дверной проем, естественно дверь не хотела закрываться просто так) С усилием она закрывается снаружи, но напряжение на двери большое. Открывается как будто ручку вырывает, дверь откидывает) В закрытом состоянии видно что дверь выпирает немного. Слишком плотный материал вилатерм. Ну в ТТХ так и написано что упругость 0,5 МПа = 5 кгс, но не написано на какую площадь, это все равно много даже если на см2. Хотя в других источниках 4 кгс, но все равно много. Если снаружи закрыть еще можно, ибо плечо усилия большое, то с салона быстрее ручка отлетит) Плечо смещено к оси петли, усилие получается маленькое. Тут либо просить кого-то чтобы «с ноги» кто-то снаружи закрыл, либо вообще не как) В общем 12 мм отпадает сразу.
10 мм — Далее поменял на 10 мм. Ситуация схожая, чуть легче. Зато продел за 10 минут. Легко зашел в уплотнитель. Хоть сам уплотнитель вместе с вилатермом и сядет, но не намного. Так оставлять не вариант.
8 мм — уже интереснее, но относительно жестковато. Оставил на усадку. Улучшения в шумке чувствуется сразу (двери клееные). Только водительская с вилатермом, остальные со старыми уплотнителями, пустые. Конечно не вау, но есть эффект на фоне других дверей. Тем более водительская ближе. Не просто так написано в ТТХ что тепло-шумоизоляционный материал. Поставил машину. Через три дня проверка. В принципе уже неплохо стало, легче/мягче закрывается. Относительно небольшое напряжение на двери по сравнение с большими диаметрами. По сути нормального прижима быть не может без напряжения на двери. Дверь туже закрывается просто с новым уплотнителем, даже с 2170. Первые пару дней. На 8 мм я не остановился, все познается в сравнении. Вытащил из уплотнителя вилатерм, у него образовалась фаска небольшая в местах прижима. То есть он деформировался окончательно, а это минус конечно.
6 мм — не особо прям поменялась разница, стало легче закрываться на уровне прижатом 8 мм. Да и смысла в 6 мм не особо, если только в роли дополнительной относительно небольшой тепло-шумоизоляции.
Сток — Дверь туговато заходит даже просто без всего, новый уплотнитель.
В общем оставил 8 мм, некий баланс.
Дальше пассажирская передняя дверь. Продеваю 8 мм, закрываю дверь, сразу диагноз мало! Почему? Потому что все машины разные) Как и отрегулированные двери на одной той же машине, не бывает машин как двигателей чтобы они били в нули друг другу. Одна дверь прижимает чуть сильнее, другая слабее. Идем другим путем снимаем старую резинку и смотрим рабочий диапазон конкретной двери. Берем размер чуть больше диапазона, все равно как увеличитель ресурса уплотнителя 2110 вилатерм не подходит из-за своих свойств. Значит нам нужен просто прижим без лишних усилий на дверь. На заднюю дверь после снятия старого уплотнителя подходил 10 мм. Поставив с 10 мм, сразу угадал. Все как надо.
В водостоки в плотную заходит 6 мм, но смысла я не вижу вообще туда что-то продевать.
Остается багажник до которого я еще не дошел, заходит максимальный размер 10 мм. То есть диаметр нового уплотнителя 10 мм. Думаю 8 мм должно подойти.
— тепло-шумоизоляция;
— лучше прижим;
— очень дешево;
— возможность частичного ремонта старых уплотнителей.
— слишком жесткий для таких целей;
— поддается деформации при длительной нагрузке из-за своей жесткости;
— от маленьких диаметров эффект уменьшается;
— при продевании маленьких размеров жгут в уплотнителе лежит змейкой/зигзаг в разных положениях, отсюда по уплотнителю идет разброс. В одном месте вилатерм есть, а в другом его как будто нет. Получается где-то он попадает под прижим, а где-то не очень.
Вилатерм как динамический уплотнитель не очень подходит. Желательно делать во весь диаметр уплотнителя, но тогда дверь вероятно что не закроется и время нужно больше чтобы продеть. Оптимальный размер 10 мм, так как уплотнитель сожмется на 50% точно. В идеале нужен материал менее плотный с большим порогом упругости. Так как найти такой материал да еще и подходящей формы жгута/шнура/трубы различных сечений не так просто, то вилатерм это единственный схожий, дешевый и доступный вариант. Возвратной упругости уплотнителя конечно не сильно добавит, но прижим и тепло-шумоизоляцию улучшит.
П.С. несколько дней ездил. Всем советую ставить с целью шумоизоляции, эффект есть сразу! Глуше, особенно если двери не пустые. Уплотнители это слабое/открытое место, особенно если старые, прижатые/стертые. Неважно таз это или нет. Можно даже делать не обязательно с прижатием. Можно сечение рассчитать чтобы при закрытой двери вилатерм просто находился внутри как шумка. Кто катает машину вибрухой и т.д., шумить уплотнители вилатермом 200%.
Дополнительные уплотнители дверей на ВАЗ
Очень часто после проведения шумоизоляции ВАЗа мы начинаем обращать внимание на шум ветра, появившийся в дверях. Это естественно, ведь наш слуховой аппарат привыкает к тишине и начинает обращать внимание на довольно тихие звуки, который мы до этого не замечали. Решить вопрос можно двумя путями – установкой дополнительных уплотнителей, либо же заменой старых.
Устанавливать дополнительный уплотнитель на ВАЗ 12 нужно только в верхней и задней части дверей, причем не на саму дверь, а на кузов. Дополнительный уплотнитель на пороге приведет к скапливанию грязи и воды и, соответственно, коррозии, а уплотнитель со стороны петель будет мешать их работе, что приведет к преждевременному износу.
Для того чтобы закрепить уплотнитель на кузов лучше всего пользоваться хорошим клеем, причем, прежде всего, следует обратить на надежность его взаимодействия с лакокрасочным покрытием кузова. Начинать приклеивать уплотнитель нужно от переднего края двери, а клей наносить таким образом, чтобы он находился только во внутреннем углу выемки (если клей быстросохнущий, такой как «суперклей»), в которую потом ляжет уплотнитель. Если же время высыхания клея велико, то промазывать нужно вертикальную стенку кузова.
После того, как уплотнитель вклеен, необходимо закрыть двери и посмотреть, не выходит ли уплотнитель наружу в углах проема. Если такой эффект имеет место, то помечаем места отреза уплотнителя и затем срезаем излишки. Этот процесс имеет, прежде всего, декоративное значение. Первое время двери могут закрываться с трудом, но уже через несколько дней дополнительный уплотнитель адаптируется под форму дверного профиля, и дверь будет работать нормально.
Если нет желания или времени возиться с уклейкой дополнительного уплотнителя двери ВАЗ, можно установить более плотный новый уплотнитель вместо старого. Практика показывает, что для этого вполне подойдет уплотнитель от ВАЗ-2170 (Лада Приора в кузове «седан») – он имеет две камеры вместо одной, что улучшает плотность прилегания к двери. Просто нужно снять старый уплотнитель в направлении от себя и уложить новый, простукивая его, для того чтобы усадить на посадочное место. Излишки уплотнителя просто срезать, а место соединения лучше всего расположить с передней стороны двери между петлями.
Как видим, ничего сложного при выполнении такой работы нет, единственное что нужно – в точности следовать технологии. А результат, поверьте, вы ощутите сразу – в салоне будет гораздо меньше шума и посторонних звуков.
Некоторые советуют в качестве дополнительного уплотнителя использовать резиновые метражные уплотнители от лобовых стекол, но этот вариант непрактичен. Такой уплотнитель подобрать довольно сложно, а при уклейке нужно быть предельно аккуратным, чтобы обеспечить достаточную плотность прилегания. Да к тому же их стоимость довольно высока.
Себе я лично всё заменил эффект на лицо)) Оцениваем!
