детали и элементы стен
Стены. Основные элементы стен.
Вертикальные конструктивные элементы здания, отделяющие помещения от внешней среды и друг от друга, называют стенами.
Их классифицируют по следующим признакам: по местоположению: наружные и внутренние; по статической работе: несущие, самонесущие, навесные; по конструкции: мелкоэлементные – из кирпича, керамического камня, мелких блоков и т.д.; крупноэлементные – из крупных панелей и блоков.
Стены здания должны быть прочными, устойчивыми и долговечными, удовлетворять требованиям тепло- и звукоизоляции, пожарной безопасности, индустриальности, экономичности и эстетичности.
Стены из керамического кирпича прочны и хорошо противодействуют атмосферным воздействиям. Стены из силикатного кирпича по конструкции аналогичны стенам из керамического кирпича, однако первые отличаются меньшей огнестойкостью, большей теплопроводностью и водопоглощением. Белый цвет и мелкозернистая фактура силикатного кирпича используются для декоративной отделки фасадных поверхностей стен.
Стены из утолщенного кирпича, керамического или силикатного перевязываются тычками через три-четыре ложковых ряда. Стены из пустотелого пористого кирпича имеют высокие теплозащитные качества.
Различают следующие архитектурно-конструктивные элементы стен:
Цоколь – нижняя часть стены, расположенная непосредственно над фундаментом.
Карниз – горизонтальный выступ стены за её поверхность. Иногда устраивают отдельные карнизы над проёмами (окон или дверей), называемые сандриками
Парапет – невысокая стенка, ограждающая крышу.
Проемы – отверстия в стенах для окон и дверей.
Перемычки – конструкции, перекрывающие проём сверху.
Раскреповка – утолщение части стены, образующее вертикальный выступ.
Ниша – углубление в стене для приборов отопления или других целей.
Пилястры – вертикальные узкие выступы стен (для придания устойчивости стенам большой высоты и протяжённости).
Контрофорсы – вертикальные выступы стен с наклонной внешней гранью (для усиления стен против опрокидывания).
Фронтон – участок стены треугольной формы, ограждающей чердачное пространство. Если фронтон не имеет внизу карниза, его называют щипцом.
Температурные швы делают в стенах большой протяжённости во избежание образования трещин от изменения температуры. Швы представляют собой зазоры (шириной 30-50 мм), которые как бы разрезают стену от верха до фундамента.
Дата добавления: 2015-04-18 ; просмотров: 13 ; Нарушение авторских прав
Элементы и детали стен
Нижняя часть стены, примыкающая непосредственно к фундаменту, называется цоколем. Цоколь находится в неблагоприятных условиях эксплуатации и его выполняют из прочных и долговечных материалов, стойких против атмосферных и других внешних воздействий. Высота цоколя не менее 0,5 м и его верх обычно находиться на уровне пола первого этажа. Для устройства цоколя применяют хорошо обожженный полнотелый красный кирпич, морозостойкий природный камень, сборные бетонные блоки фундаментов или сборные железобетонные фундаментные (цокольные) панели.
Рис. 18.1. Варианты конструктивных решений цоколей:
В зависимости от конструктивного исполнения цоколи бывают выступающими за внешнюю поверхность наружной стены (рис. 18.1.а, б, в.), находящимися в одной плоскости (рис. 18.1.г.) и западающими (рис. 18.1.д, е.). Цоколи оштукатуривают и покрывают масляной краской или облицовывают керамической плиткой или плитами из естественного или искусственного камня.
Часть стены, выступающая над крышей, называется парапетом. Возвышение парапета над поверхностью крыши должно быть не менее 300 мм. Парапет сверху защищают от увлажнения сливом из оцинкованной кровельной стали или специальными бетонными парапетными плитами (рис. 18.3.).
Оконные и дверные проемы в стенах выполняют с четвертями у наружной стороны по верхней и вертикальным граням для уменьшения инфильтрации воздуха между кладкой и оконной коробкой. Участки стен между проемами называются простенками.
Проемы в стенах перекрывают сборными железобетонными пе-
ремычками, воспринимающими нагрузки от вышележащей кладки и от перекрытий (в несущих стенах). Перемычки над проемами выполняют составными из брусковых, плитных или балочных элементов. Брусковые элементы перемычек имеют сечение 65х120 мм при длине до 2 м и 140х120 мм при длине до 3 м. Плитные перемычки имеют сечение 65х380 мм. Несущие балочные элементы перемычек при длине от 1,4 до 3,2 м имеют сечение 120х220 и 120х300 мм.
Рис. 18.2.1. Вариант устройства карниза с карнизной железобетонной плитой и настенным желобом при наружном водоотводе (а)
Рис. 18.2.2. Варианты устройства деревянного карниза с подвесным желобом (б) и карниза из сборных железобетонных карнизных плит (в):
1 – скоба, 2 – подвесной желоб
Рис. 18.2.3. Варианты устройства карнизов из кирпича (г) и деревянный карниз (д)
Рис.18.3. Глухой парапет
В самонесущих стенах применяются перемычки, составленные из брусковых или плитных элементов, а в несущих стенах – из брусковых и балочных элементов (рис. 18.4.).

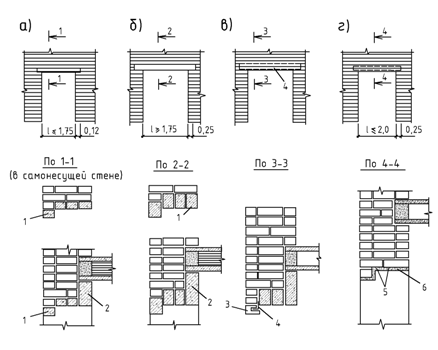

Рис. 18.4. Перемычки в оконных проемах несущих и самонесущих стен:
а, б – сборные железобетонные перемычки; в – то же с закладным стальным уголком; г – рядовая перемычка; 1 – брусковая перемычка; 2 – балочная перемычка; 3 – профильный кирпич; 4 – стальной уголок; 5 – арматурные стержни; 6 – раствор
Для получения четверти в оконном проеме брусковый элемент у наружной поверхности стены смещается на один ряд кладки вниз или используется профильный кирпич на стальном уголке.
Кроме сборных железобетонных перемычек применяют так называемые рядовые перемычки, представляющие собой армированную кладку на цементном растворе. Такие перемычки могут применяться и в несущих стенах для проемов шириной до 2м при условии, что балки или плиты перекрытий или покрытий укладывают не менее чем на пять рядов сплошной кирпичной кладки над проемом (рис. 18.4.г.).
Во внутренних стенах устраивают вентиляционные и дымовые каналы. Участки стен, где устраивают каналы, выполняют толщиной не менее 380 мм из полнотелого кирпича. Размеры каналов кратны 1/2 кирпича и с учетом толщины вертикальных швов составляют 140х140, 140х270 или 270х270 мм (рис. 18.5.). Вместо внутристенных каналов могут устраиваться приставные каналы, например, из гипсошлаковых плит или других материалов.
Рис. 18.5. Устройство вентиляционных каналов в каменных стенах:
а,б,в – во внутренних кирпичных стенах; г,д – вентиляциооные каналы в приставных коробах; е – в наружных кирпичных стенах; 1 – гипсошлаковые плиты; 2 – штукатурка; 3 – воздушная прослойка (50 мм)
Часть наружной стены, закрывающую чердак и не имеющую карниза, называют фронтоном, а с карнизом – тимпаном фронтона. Если торцевая стена поднимается выше поверхностей скатов крыши, то эту стену в пределах чердака и выше называют щипцом (рис. 22.2.).
Местные вертикальные утолщения стен, служащие для их усиления, называются пилястрами при их прямоугольном сечении в плане и полуколоннами при полукруглом сечении. Наружные утолщения стен с наклонной гранью, устраиваемые для усиления стен от горизонтальных нагрузок, называют контрфорсами.
Дата добавления: 2016-01-18 ; просмотров: 3370 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Архитектурно-конструктивные элементы стен
Все здания, несмотря на их отличие по техническому решению, состоят из отдельных конструктивных частей. Стены – одна из них. Предлагаю рассмотреть архитектурно-конструктивные элементы стен, познакомиться с их названием и назначением.
Проектируя здания, исходят и из эстетических соображений, придавая фасаду вид с привлекательными пропорциями наружных элементов стен здания.
Для исключения монолитности (однотипности) условно разбивают поверхности по вертикали ( пилястры, например, раскреповки) и горизонтали ( цоколя, карнизы).
Основные элементы стен
Цоколь
Нижняя часть здания (стенок), находящаяся на фундаменте, несколько выступающая за плоскость фасада, именуется цоколем. Он соединяет фундамент со стенами.
Верх цоколя (кордон) устраивается горизонтально, поэтому строение с высоким цоколем (50-60см) воспринимается архитектурно законченным, возвышающимся, как на пьедестале. Кроме архитектурно-конструктивной выразительности, цоколь защищает постройку от проникновения атмосферных осадков.
Между фундаментом и цоколем устраивается гидроизоляция, чтобы предотвратить попадание влаги в кладку. В отдельных случаях, когда материал стенок и цоколя разный, то гидроизоляционный слой предусматривают и поверх цоколя.
Для не сейсмических районов — это рулонная гидроизоляция ( рубероид, современные рулонные материалы). Для сейсмической зоны — это гидроизоляция из цементного раствора М – 100, 150, толщиной 30мм.
Цоколь выступает важным архитектурно-конструктивным элементом, образуя основание строения, он придает ему не только зрительную, но и конструктивно большую устойчивость. Отделать его нужно прочными водоустойчивыми и морозоустойчивыми материалами.
Архитектурно-конструктивные элементы стен придают строению пропорциональность форм и размеров, улучшают зрительное восприятие строения в целом.
Проемы
Проемами называются крупные отверстия, оставленные при возведении стен для оконных, дверных блоков, печей. Расстояние между проемами именуют простенками.
Виды простенков:
Верхняя, боковые области, окружающие проем, называются откосами (притолок). В кирпичных наружных стенах кладка в проемах устраивается с выступами в четверть кирпича (со стороны улицы).
Перемычки
Конструкция, перекрывающая дверные, оконные, арочные проемы, называется перемычкой. Перемычки поддерживают расположенные выше стенки, перекрытия. Они должны опираться на стеновую кладку.
По несущей способности перемычки подразделяются :
Более распространены в строительстве сборные железобетонные изделия, размеры которых принимают в зависимости от нагрузки, размеров перекрываемого пространства, толщины стен, на которую она будет опираться. Монолитные перемычки по стоимости и трудоемкости нецелесообразны, но возможны.
Глубина заделки составляет:
Они монтируются на слой раствора толщиной не более 15мм. Перемычка по геометрической форме может быть брусковой, плитной, фасадной и балочной. Если они перекрывают не типовой размер по ширине, то ее изготавливают по индивидуально размещенному заказу.
Архитектурно-конструктивные элементы стен – в частности перемычки могут устраиваться и кирпичного типа при условии, что ширина перекрываемого пространства не более 2 метров, при небольшой нагрузке от выше уложенного материала стенового материала, в не сейсмических районах, при отсутствии вибрации. Их применяют только в не несущих стенах.
Кирпичные перемычки в зависимости от методики кладки бывают:
Карнизы
Карнизы – это горизонтальные выступающие части стены. Главный или венчающий – это верхний карниз. Он рассматривается как один из основных элементов наружных стен, завершая архитектурно-конструктивный ансамбль строения. По функциональности служит для отведения осадков с крыши.
Архитектурно-конструктивные элементы стен — карнизы проектируются с учетом размеров постройки, этажности, принадлежности и гармонии с основной застройкой вокруг.
Монтируются, как правило, железобетонные сборные элементы, которые крепятся анкерами. Если предусмотрен небольшой вылет карниза, то его выполняют из кирпича, путем напуска кладки (полнотелый кирпич).
Карнизы над проемами (оконными, дверными) именуют сандриками. Плоскость фасадов можно разделить дополнительными, промежуточными карнизами простой формы — поясками.
Деформационные швы в стенах здания
При большой длине здания оно может не одинаково реагировать своими частями на внешнее воздействие. Это температурные перепады, неравномерная осадка, сейсмические колебания, что чревато появлением трещин, понижающих несущую способность строения.
Температурные швы разделяют строение на отдельные части от фундамента до крыши. Ширина их рассчитывается исходя из температуры зимнего периода, марки растворов, стенового материала. Например, чем ниже температура зимой, тем чаще устраиваются швы.
Осадочные швы выполняют там, где ожидается неравномерность осадки. На границе разных по структуре грунтов, на стыке построек с разной этажностью, прочих подобных вариантах. Здесь разрезка производится от низа фундамента.
Антисейсмические швы предусматривают в зонах повышенной сейсмичности по принципу, что каждый отдельно стоящий отсек должен быть устойчив к подземным толчкам.
Вентиляционные каналы
Во внутренних стенах отапливаемых зданий устраиваются дымовые и вентиляционные каналы. Они выкладываются из кирпича, могут быть железобетонными(вентиляционные). Их проектируют для воздухообмена в помещениях с повышенной влажностью, с присутствием продуктов горения, интоксикации, прочих подобных моментах.
Из каждого помещения предусмотрен по нормам отдельный вытяжной канал. Каналы не должны сообщаться между собой, а вытяжка происходит на улицу через вентиляционные оголовки на крыше.
Лоджия, балкон, эркер
Это тоже архитектурно-конструктивные элементы стен, обеспечивающие дополнительную полезную площадь и эксплуатационные удобства. Они служат для хозяйственных нужд, их можно присоединить к помещению, где они находятся.
Балкон – это консольная плита из железобетона, заанкереная в наружную стену. Ограждается перилами, балконы застекляются и отделываются изнутри, чтобы исключить доступ осадков, а могут оставаться открытыми.
Некоторые владельцы вторых этажей не имеющие балкон, сами устраивают их, опирая на стойки, но на это нужно специальное разрешение и проект с расчетом нагрузок на опорные части.
Лоджия ограждена с боковых сторон стенами, а сверху перекрытием. Стены опираются на фундамент, выполненный специально для ограждающих стенок лоджии. Она по несущей способности превосходит балкон. Ее также можно застеклить и сделать отличное подсобное помещение.
Эркер выступает за плоскость стены, увеличивая внутреннее пространство изнутри. Он остеклен и соединен с внутренним помещением. Это характерно в особенности в домах старой постройки с архитектурно-конструктивными наружными формами. По форме в плане он может быть разной конфигурации в зависимости от архитектурно-конструктивного решения.
Парапет
Наружные стены довольно часто завершаются парапетом, который является продолжением кладки и возвышается над крышей. Он предназначен для ограждения крыши, по архитектурно-конструктивному решению представляет собой прямоугольную стенку высотой равной 0,7 – 1метр. Парапет, кроме того, служит архитектурной деталью, украшающей здание.
Прочее описание элементов стен
Существуют и другие более мелкие архитектурно-конструктивные элементы стен. К ним относятся:
Фронтон – стенка, закрывающая чердачное помещение на двухскатной крыше с торца, обрамленная выступающими за плоскость карнизами.
Щипец тот же фронтон, только без карниза в нижней части у основания.
Ниши – глухое углубление в стенах. В них утапливают радиаторы отопления, устраивают встроенные шкафы, сантехническую разводку, прочее.
Гнезда – небольшие отверстия или углубления, предназначенные для прокладки в гильзах трубопроводов, заделки концов конструкций, прочего.
Пилястры – узкие вертикально расположенные выступы стенок, служат для местного их усиления при большой длине или высоте, с прямоугольным сечением в плане. Они могут иметь фундамент, базис, капитель, чем зрительно напоминают колонны.
Подобные выступы полукруглого сечения именуются полуколоннами. Пилястры, полуколонны придают зданию эстетическую торжественность, монументальность.
Контрфорсы – конструкции, повышающие устойчивость стен, представляющие собой выступы из них, имеющие наклонное наружное ребро. Эта конструкция придает дополнительную жесткость, прочность при восприятии горизонтальных нагрузок.
Стены иногда выполняются с уступами по высоте кладки, которые именуются обрезами. Уступы на плоскости фасадов по его длине называют раскреповка.
Все архитектурно-конструктивные элементы стен имеют свое функциональное назначение, а также придают зданию архитектурную красоту, выразительность, индивидуальность.
Гражданские здания и их конструкции. Архитектурно-конструктивные элементы стен
Архитектурно-конструктивные элементы стен
Поверхность стены имеет оконные и дверные проемы и простенки (участки стены между проемами). Различают простенки рядовые, ограниченные с двух сторон проемами, и угловые, ограниченные с одной стороны крайним в стене проемом, а с другой — углом здания.
Основными элементами поверхности стены являются вертикальные и горизонтальные членения. Горизонтальные членения образуются с помощью устройства цоколя, карнизов и поясов; вертикальные, за счет – пилястр (утолщений стен в плане) или утолщенных простенков.
Цоколь — нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя называется кордоном; она всегда делается строго горизонтальной. Это имеет важное архитектурное значение, потому что цоколь зрительно воспринимается как основание (постамент), на котором возведено здание. Цоколь защищает здание от влияния осадков и случайных механических повреждений, поскольку он наиболее часто подвергается их воздействию. Его выполняют из прочных долговечных материалов, устойчивых к атмосферным влияниям. Верх цоколя размещают обычно на уровне пола первого этажа.
Применение силикатного, пустотелого и легкого кирпича, а также легкобетонных камней для цоколя допускается только выше горизонтального гидроизоляционного слоя при условии облицовки на высоту не менее 500-600 мм прочными влаго- и морозоустойчивыми материалами (рис. 1). Цоколи зданий устраивают из бетонных фундаментных блоков, изготавливаемых на кирпичных заводах, с расшивкой швов или оштукатуривают цементным раствором (нередко применяют добавку в виде гранитной крошки) либо облицовывают естественным камнем или плитами из искусственных или естественных материалов.
Карниз – горизонтальный профилируемый выступ стены, предназначенный для отвода воды, которая попадает на ограждающие конструкции здания. Величина выступа карниза за поверхность стены называется его выносом, или вылетом, а расстояние по вертикали между нижней и верхней отметками границ карниза — высотой.
Венчальный или главный карниз, расположенный вверху стены здания. Он придает зданию законченный вид. Формы и конструкции главных карнизов зависят от архитектурно-конструктивного решения здания и его размеров. В массовом строительстве чаще всего применяют сборные железобетонные карнизы (рис. 2а) из консольных плит, которые крепят в кладке болтами. При небольших выступах карниза за поверхность стены (до 30 см) его устраивают путем постепенного выпуска нескольких рядов кирпичей по 5-6 см каждый ряд (рис. 2б).
Поясок – промежуточный карнизы на уровне междуэтажных перекрытий, кал правило образуется выпуском кирпича.
Подоконные карнизы – карнизы под оконными проемами, имеющие небольшой вынос.
Сандрики – карнизы над проемами окон и дверей, которые выполняют из сборных блоков заводского изготовления.
Парапет часть стены здания, которая выводится немного выше подвенечного карниза. Парапет имеет высоту 0,5-1,0 м и может ограждать крышу по всему периметру или по двум или трех сторонах. Устройство парапета позволяет спрятать выведенные на крышу дымари, вентиляционные шахты, слуховые окна и другие надстройки и делает привлекательнее внешний вид здания. Вместо парапета устраивают легкие металлические ограждения на крышах, что удешевляет строительство и позволяет упростить водоотвод из крыш.
Фронтон — треугольная стенка, обрамленная карнизом, которая закрывает пространство чердака при двускатных крышах. Такую же стенку, но без карниза называют щипцом.
Ниши — несквозные углубления для размещения в них разного оборудования (встроенных шкафов, труб, батарей, отопления и др.).
Обрез — изменение толщины стены, от большей к меньшей, по вертикали, выполненное в виде уступа с внутренней стороны.
Раскреповка — уступы, образованные в плане изменением толщины стен по их длине.
Пилястры — вертикальные утолщения (выступы) стен прямоугольного пересечения, которые служат для усиления стен и повышение их устойчивости.
Полуколонны — вертикальные выступы в стене полукруглого сечения.
Пилястры и полуколонны располагают в плане здания с заданным шагом (расстоянием), которое создает определенный ритм в интерьере помещения или экстерьере здания.
Перемычки — конструкции, которые перекрывают проемы в стенах (оконные и дверные) и поддерживает расположенную выше часть стены.
Контрфорс — утолщение в стене с наклонной передней гранью, которое устраивают для повышения устойчивости стен от влияния на нее горизонтальных усилий (от ферм, арок и др.).
Гнезда — малые сквозные и несквозные отверстия в стене, которые устраивают для прокладки труб, концов закладок конструкций и их обзора
Основные архитектурно-конструктивные элементы стен приведены на рис 3.
Элементы и детали стен
Функциональное назначение стен и их классификация
Стены из мелкоразмерных элементов и отдельные опоры
Наружные стены в первую очередь являются ограждающими конструкциями и вследствие этого они должны быть малотеплопроводными, теплоустойчивыми, непродуваемыми, паронепроницаемыми и обеспечивать требуемую звукоизоляцию. С другой стороны, наружные стены в зависимости от их функционального назначения в несущем остове по способности воспринимать нагрузку бывают несущими, самонесущими и ненесущими (см. п. 2.1).
Внутренние стены являются и несущими, и ограждающими конструкции, поскольку они разделяют помещения в плане, обеспечивая их звукоизоляцию, а при необходимости и теплоизоляцию (например, стены лестничных клеток).
В зависимости от конструктивного исполнения и функционального назначения стены бывают однородными, т. е. выполненными из одного материала, и неоднородными, выполненными из разных материалов (слоистыми по толщине). Каждый слой такой стены выполняет определённые функции. Например, более прочный слой выполняет несущие функции, теплозащиту обеспечивает менее прочный, но и менее теплопроводный слой, пароизоляцию – паронепроницаемый слой, отделку – отделочные слои и т. д. Однородные стены более технологичны, а слоистые – более экономичны. Внутренние стены выполняют, как правило, однородными.
Наружные и внутренние продольные и поперечные стены устраивают с прочным соединением в углах и местах пересечений, что обеспечивает пространственную жёсткость зданий.
Нижняя часть стены, примыкающая непосредственно к фундаменту, называется цоколем. Цоколь находится в неблагоприятных условиях эксплуатации и его выполняют из прочных и долговечных материалов, стойких против атмосферных и других внешних воздействий. Высота цоколя не менее 0,5 м и его верх находится обычно на уровне пола первого этажа. Для устройства цоколя применяют хорошо обожжённый полнотелый красный кирпич, морозостойкий природный камень, сборные бетонные блоки фундаментов или сборные железобетонные фундаментные (цокольные) панели.
Рис. 18.1. Варианты конструктивных решений цоколей: а – кирпичный, облицованный хорошо обожжённым кирпичом; б – то же, облицованный каменными блоками; в – то же – плитами; г – то же оштукатуренные; д – из бетонных блоков; е – из железобетонных панелей; 1 – фундамент; 2 – отмостка; 3 – хорошо обожжённый кирпич; 4 – стена; 5 – гидроизоляция; 6 – конструкция пола первого этажа; 7 – каменный облицовочный блок; 8 – бортовой цокольный камень; 9 – облицовочные плиты; 10 – штукатурка; 11 – кровельная сталь; 12 – бетонный блок; 13 – панель фундаментной (цокольной) стены
В зависимости от конструктивного исполнения цоколи бывают выступающими за внешнюю поверхность наружной стены (рис. 18.1 а, б, в), находящимися в одной плоскости (рис. 18.1 г) и западающими (рис. 18.1 д, е). Цоколи оштукатуривают и покрывают масляной краской или облицовывают керамической плиткой или плитами из естественного или искусственного камня.
Горизонтальные профилированные выступы стен называются карнизами.Карнизы предназначены для отвода атмосферных осадков, попадающих на ограждающие конструкции. Карниз, расположенный по верху стены, называется венчающим (рис 18.2.1–18.2.3), а карнизы, расположенные ниже венчающего, называются промежуточными и их обычно устраивают на уровне междуэтажных перекрытий. Горизонтальные выступы под оконными проёмами называются поясками, а над оконными или дверными проёмами – сандриками.Венчающий и промежуточные карнизы выполняют из кирпичной кладки тычковыми рядами. Выступ венчающего карниза за плоскость стены должен быть не более половины толщины стены и не более 30 см, а промежуточные карнизы имеют меньший вынос. При необходимости большего выступа карниза для его устройства применяют железобетонные карнизные плиты, закрепляемые анкерами в кладку стен (рис. 18.2.1 и 18.2.2 в).
Часть стены, выступающая над крышей, называется парапетом. Возвышение парапета над поверхностью крыши должно быть не менее 300 мм. Парапет сверху защищают от увлажнения сливом из оцинкованной кровельной стали или специальными бетонными парапетными плитами (рис. 18.3).
Оконные и дверные проёмы в стенах выполняют с четвертями у наружной стороны по верхней и вертикальным граням для уменьшения инфильтрации воздуха между кладкой и оконной коробкой. Участки стен между проёмами называются простенками.
Проёмы в стенах перекрывают сборными железобетонными перемычками, воспринимающими нагрузки от вышележащей кладки и от перекрытий (в несущих стенах). Перемычки над проёмами выполняют составными из брусковых, плитных или балочных элементов. Брусковые элементы перемычек имеют сечение 65х120 мм при длине до 2 м и 140х120 мм при длине до 3 м. Плитные перемычки имеют сечение 65х380 мм. Несущие балочные элементы перемычек при длине от 1,4 до 3,2 м имеют сечение 120х220 и 120х300 мм.
Рис. 18.2.1. Вариант устройства карниза с карнизной железо-бетонной плитой и настенным жёлобом при наружном водоотводе (а)
Рис. 18.2.2. Варианты устройства деревянного карниза: с подвесным жёлобом (б); из сборных железобетонных карнизных плит (в); из кирпича (г): 1 – скоба, 2 – подвесной жёлоб
Рис. 18.2.3. Вариант устройства деревянного карниза (д)
Рис.18.3. Глухой парапет
В самонесущих стенах применяются перемычки, составленные из брусковых или плитных элементов, а в несущих стенах – из брусковых и балочных элементов (рис. 18.4).
Для получения четверти в оконном проёме брусковый элемент у наружной поверхности стены смещается на один ряд кладки вниз или используется профильный кирпич на стальном уголке.
Кроме сборных железобетонных перемычек применяют так называемые рядовые перемычки, представляющие собой армированную кладку на цементном растворе. Такие перемычки могут применяться и в несущих стенах для проёмов шириной до 2 м при условии, что балки или плиты перекрытий или покрытий укладывают не менее чем на пять рядов сплошной кирпичной кладки над проёмом (рис. 18.4 г).
Рис. 18.4. Перемычки в оконных проёмах несущих и самонесущих стен: а, б – сборные железобетонные перемычки; в – то же с закладным стальным уголком; г – рядовая перемычка; 1 – брусковая перемычка; 2 – балочная перемычка; 3 – профильный кирпич; 4 – стальной уголок; 5 – арматурные стержни; 6 – раствор
Во внутренних стенах устраивают вентиляционные и дымовые каналы. Участки стен, где устраивают каналы, выполняют толщиной не менее 380 мм из полнотелого кирпича. Размеры каналов кратны 1/2 кирпича и с учётом толщины вертикальных швов составляют 140х140, 140х270 или 270х270 мм (рис. 18.5). Вместо внутристенных каналов могут устраиваться приставные каналы, например, из гипсошлаковых плит или других материалов.
Часть наружной стены, закрывающую чердак и не имеющую карниза, называют фронтоном, а с карнизом – тимпаном фронтона. Если торцевая стена поднимается выше поверхностей скатов крыши, то эту стену в пределах чердака и выше называют щипцом (рис. 22.2).
Рис. 18.5. Устройство вентиляционных каналов в каменных стенах: а, б, в – во внутренних кирпичных стенах; г, д – вентиляционные каналы в приставных коробах; е – в наружных кирпичных стенах; 1 – гипсошлаковые плиты; 2 – штукатурка; 3 – воздушная прослойка (50 мм)
Местные вертикальные утолщения стен, служащие для их усиления, называются пилястрами при их прямоугольном сечении в плане и полуколоннами при полукруглом сечении. Наружные утолщения стен с наклонной гранью, устраиваемые для усиления стен от горизонтальных нагрузок, называют контрфорсами.
