Фольксваген кадди — предохранители и реле
Volkswagen Caddy — легкий коммерческий автомобиль выпускается с двумя вариантами кузова: фургон и минивэн, в 4-х поколениях с 1980 года. В нашем материале вы найдет описание предохранителей и реле для фольксваген кадди третьего поколения (Caddy Typ 2K) производившийся в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы так же покажем где находятся блоки, их фотографии и схемы. Отдельно выделим предохранитель отвечающий за прикуриватель.
В связи с тем, что Volkswagen Caddy выпускался с различными вариантами кузова, уровнем комплектации и электро оснащенности, а так же прошел фейслифтинг в 2010 году, нету одного общего описания для всех блоков. Мы представим для ознакомления наиболее часто встречающиеся.
Общее расположение блоков
Блоки под капотом
Блок предохранителей и реле
Находится рядом с аккумулятором. Состоит из плавких вставок высокой мощности подключенных к аккумулятору и отдела с предохранителями и реле.
Вариант 1
Фотография
Схема
Описание
Предохранители
Головное устройство
Блок управления двигателя
Реле электропитания электронных компонентов двигателя
30А Блок управления двигателя (дизельный)
20А Катушка зажигания
Реле топливного насоса
Реле электрического топливного насоса 2
Блок управления свечей накаливания10А Нагревательный элемент лямбда-зонда, клапан подачи газа15А Клапан высокого давления, Клапан подачи газа
Циркуляционный насос ОЖ
15А Блок управления топливного насоса, Нагревательный элемент лямбда-зонда
Выключатель стоп-сигналов
10А Расходомер воздуха (дизельный а/м)
Электромагнитный клапан ограничения давления наддува (дизельный а/м)
Переключающий клапан радиатора системы рециркуляции ОГ (дизельный а/м)
Блок управления для работы на газе
Реле запорного клапана
Клапан высокого давления для работы на газе
15А Регулятор давления топлива
Реле насоса вторичного воздуха
Реле дополнительного насоса системы охлаждения
Электромагнитный клапан 1 адсорбера
Клапан регулирования ОЖ
Клапан системы изменения геометрии впускного коллектора
Насос 2 циркуляции охлаждающей жидкости
Форсунки цилиндра
Блок управления ABS
Реле
Вариант 2
Фотография
Схема
Обозначение
Отдельно под самим блоком, находится блок управления свечей накаливания.
Плавкие вставки высокой мощности
Общая схема
Расшифровка
Блоки в салоне
Главный блок с предохранителями и реле находится под панелью приборов со стороны водителя.
Общая схема расположения блоков
Блок предохранителей
Схема
Расшифровка элементов
За прикуриватель отвечает предохранитель номер 47 на 25А. Обращаем внимание, что предохранители на дополнительные розетки, находятся отдельно.
Блок реле
Схема
Описание
Схема
Обозначение
Отдельные реле могут находится в пространстве ног водителя, например блок управления дистанционного управления противоугонной сигнализации такси или переключающее реле 1 вентилятора в крыше.
Более подробное описание с детальной расшифровкой по годам, можете скачать тут.
Инструкция Фольксваген Кадди
Больше информации про расположение блоков управления, а так же обслуживание Volkswagen Caddy можете найти в данной инструкции по обучению: «скачать«.
Надеемся, что данный материал Вам помог. А если хотите что либо добавить — пишите в комментариях.
Предохранители и реле Volkswagen Caddy
Рассмотрены автомобили с 2003 года выпуска.
Расположение блоков Volkswagen Caddy.
Блок предохранителей в салоне.
Расположен под панелью приборов слева. Для доступа к предохранителям откройте крышку.
Перечень предохранителей (SС), расположенных в блоке предохранителей C
блок управления распознавания прицепа
выключатель отопителя и выбора режима работы G65 датчик высокого давления
регулятор обогрева сиденья водителя
регулятор обогрева сиденья переднего пассажира
нагревательный резистор левого жиклера стеклоомывателя
нагревательный резистор правого жиклера стеклоомывателя
блок управления подушек безопасности
контрольная лампа отключения подушки безопасности переднего пассажира
блок управления электроники управления мобильного телефона
блок управления усилителя рулевого управления
клавиша отключения ASR и ESP
блок управления ABS с EDS
выключатель фонарей заднего хода
реле для работы в режиме автономного отопителя (с мая 2004)
диагностический интерфейс шин данных
лампа левых габаритного огня и заднего противотуманного фонаря (а/м без центрального замка)
устройство приема радиосигнала дополнительного жидкостного отопителя
лампа левого стоп-сигнала
лампа правого стоп-сигнала
лампа верхнего стоп-сигнала
блок управления ABS
блок управления климатической установки
диагностический разъём (Т16/16)
блок управления обогрева сиденья водителя
блок управления обогрева сиденья переднего пассажира
блоки управления двигателя
электродвигатель очистителя заднего стекла (с мая 2004 года)
переключатель освещения (а/м с центральным замком)
выключатель противотуманных фар (а/м без центрального замка)
выключатель задних противотуманных фонарей (а/м без центрального замка)
переключатель освещения (а/м без центрального замка)
реле для работы в режиме автономного отопителя (до апреля 2004 года)
реле для работы в режиме автономного отопителя
лампа правой фары ближнего света (а/м без центрального замка)
лампа левой фары ближнего света (только а/м без центрального замка)
блок управления распознавания прицепа
розетка 12 В (рядом с рычагом стояночного тормоза)
розетка 12 В (рядом с рычагом стояночного тормоза)
розетка (12 В) слева в багажном отсеке
реле электрического топливного насоса 2 (ВСА, BGU)
реле топливного насоса (BDJ, BJB)
датчик системы охраны салона
датчик наклона автомобиля
блок управления выбора антенны
блок управления бортовой сети
Предохранитель прикуривателя фольксваген кадди
реле системы очистки фар
насос омывателя фар
блок управления двери водителя
блок управления двери переднего пассажира
реле приточного вентилятора
блок управления бортовой сети
центральный блок управления систем комфорта
Блок предохранителей и реле в моторном отсеке Volkswagen Caddy.
Блок предохранителей SB.
блок управления ABS
блок управления ABS
блок управления бортовой сети
сигнал высокого тона
сигнал низкого тона
реле звукового сигнала
катушка зажигания 1 с выходным каскадом
катушка зажигания 2 с выходным каскадом
катушка зажигания 3 с выходным каскадом
катушка зажигания 4 с выходным каскадом
выключатель педали тормоза
блоки управления двигателем
датчик положения педали сцепления
клапан рециркуляции ОГ
электромагнитный клапан 1 абсорбера
блок управления вентилятора радиатора
электродвигатель привода воздушной заслонки/заслонок впускных каналов
J17 реле топливного насоса (BDJ, BJB)
клапан рециркуляции ОГ
электромагнитный клапан ограничения давления наддува
переключающий клапан радиатора системы рециркуляции ОГ
блок управления Motronik (ВСА, 8GU)
блок управления системой впрыска дизельного двигателя (BDJ. BJB)
лямбда-зонд после катализатора (ВСА)
В стартер (цепь питания 50)
блок управления рулевой колонки
блок управления комбинации приборов
блок управления с дисплеем радионавигационной системы
блок управления электроники управления мобильного телефона
диагностический интерфейс шин данных
блок управления Motronik (ВСА)
реле электропитания клеммы 30 (ВСА)
реле электропитания клеммы 30 (BDJ, BJB)
нагревательный резистор системы вентиляции картера двигателя
свеча накаливания 1 (BDJ)
свеча накаливания 2 (BOJ)
свеча накаливания 3 (BDJ)
свеча накаливания 4 (BDJ)
топливный насос (8СА, BGU)
регулятор корректора фар
исполнительный электродвигатель корректора левой фары
исполнительный электродвигатель корректора правой фары
датчик уровня и температуры масла
блок управления комбинации приборов
Питание SC1, SC2, SC3, SC4, SC5, SC6, SC9. SCIO, SCI 1, SC12. SC13, SC14, SC 15, SC16, SC25, SC26. SC27
реле топливного насоса (ВСА, BGU)
реле свечей накаливания (BDJ)
расходомер воздуха (BJB)
лямбда-зонд после катализатора (BGU)
блок управления бортовой сети
Левая фара (а/м с центральным замком)
блок управления бортовой сети Правая фара (а/м с центральным замком)
блок управления свечей накаливания (BJB)
свеча накаливания 1 (BJB)
Q11 свеча накаливания 2 (BJB)
свеча накаливания 3 (BJB)
свеча накаливания 4 (BJB)
реле насоса вторичного воздуха (BGU)
электродвигатель насоса вторичного воздуха (BGU)
блок управления двери водителя
блок управления двери переднего пассажира
блок управления вентилятора радиатора
Схема предохранителей в блоке на АКБ.
блок управления усилителя рулевого управления
электродвигатель электроусилителя рулевого управления
блок управления вентилятора радиатора (2*)
реле разгрузки контакта X (3*)
блок управления бортовой сети (3*)
реле разгрузки контакта X (4*)
блок управления бортовой сети (4*)
предохранители SC20 — SC24 в блоке предохранителей С
предохранители SC42 • SC48 в блоке предохранителей С
предохранители SC50 — SC52 в блоке предохранителей С
предохранители SC39 — SC41 в блоке предохранителей С (3*)
Блок предохранителей под капотом слева.
блок управления рулевой колонки
блок управления бортовой сети
блок управления ABS
блок Mechatronik КПП DSG (1 *)
блок управления комбинации приборов
блок управления с дисплеем радионавигационной системы R магнитола
блок управления электроники управления мобильного телефона (2*)
реле электропитания Motronic
реле электропитания клеммы 15$, (3*) (4‘)
блок управления двигателя (4*) (5*)
блок управления дополнительным отопителем (6*)
диагностический интерфейс шин данных
блок управления двигателя
катушка зажигания 1 с выходным каскадом’(1*) (5*) (6*)
катушка зажигания 2 с выходным каскадом (Г)(5*)(6*)
катушка зажигания 3 с выходным каскадом (1*) (б*) (6*)
катушка зажигания 4 с выходным каскадом (1 *) (5*) (6*)
катушка зажигания (2’)
реле топливного насоса J52 реле свечей накаливания (3’)
блок управления свечей накаливания (4’)
реле отключения топливного насоса (5*) N30 форсунка цилиндра 1 (6*)
форсунка цилиндра 2 (6*)
форсунка цилиндра 3 (6*)
форсунка цилиндра 4 (6*)
клапан подачи газа 1 (5*)
клапан подачи газа 2 (5′)
клапан подачи газа 3 (5*)
клапан подачи газа 4 (5*)
блок управ пения A8S
блок управления бортовой сети
блок управления для спецавтомобилей
свеча накаливания (3*)
свеча накаливания (4*)
лямбда-зонд после катализатора (2*)
выключатель педали тормоза (4*)
датчик положения педали сцепления (5*)
разъем вентилятора радиатора
клапан рециркуляции ОГ
форсунка цилиндра 1 (6*)
форсунка цилиндра 2 (6*)
форсунка цилиндра 3 (6*)
форсунка цилиндра 4 (6*)
электромагнитный клапан 1 абсорбера (1*) (2*) (3*) (6*)
лапан системы изменения геометрии впускного коллектора (4*)
электродвигатель привода воздушной заслонки/заслонок впускных каналов (4*)
блок управления бортовой сети
блок управления бортовой сети
свеча накаливания 1 (4*)
свеча накаливания 2 (4‘)
электродвигатель насоса вторичного воздуха (2*)
блок управления свечей накаливания (Г)
реле 2 электропитания цепи 15
блок управления двери водителя (3”)
блок управления двери переднего пассажира (3*)
предохранители SC18 — SC19 в блоке предохранителей С (5*)
предохранители SC53 — SC56 в блоке предохранителей С (5*)
59♂ Предохранитель не предохранил — 1
Доброго часа!
В дальней дороге, почти по её завершению, загорелось солнышко.
Остановился проверить-как оказалось зеркально не работают фары и лампы. Полез проверять предохранитель, а он оплавился, причём прилично (фото не сделал, фотограф спал). 16 номер- АБС, ботовая сеть акб, лампы фар и поворота.
На месте проблему решить не удалось, поехал «одноглазый», доехал спокойно-полосатые палочки не махали.

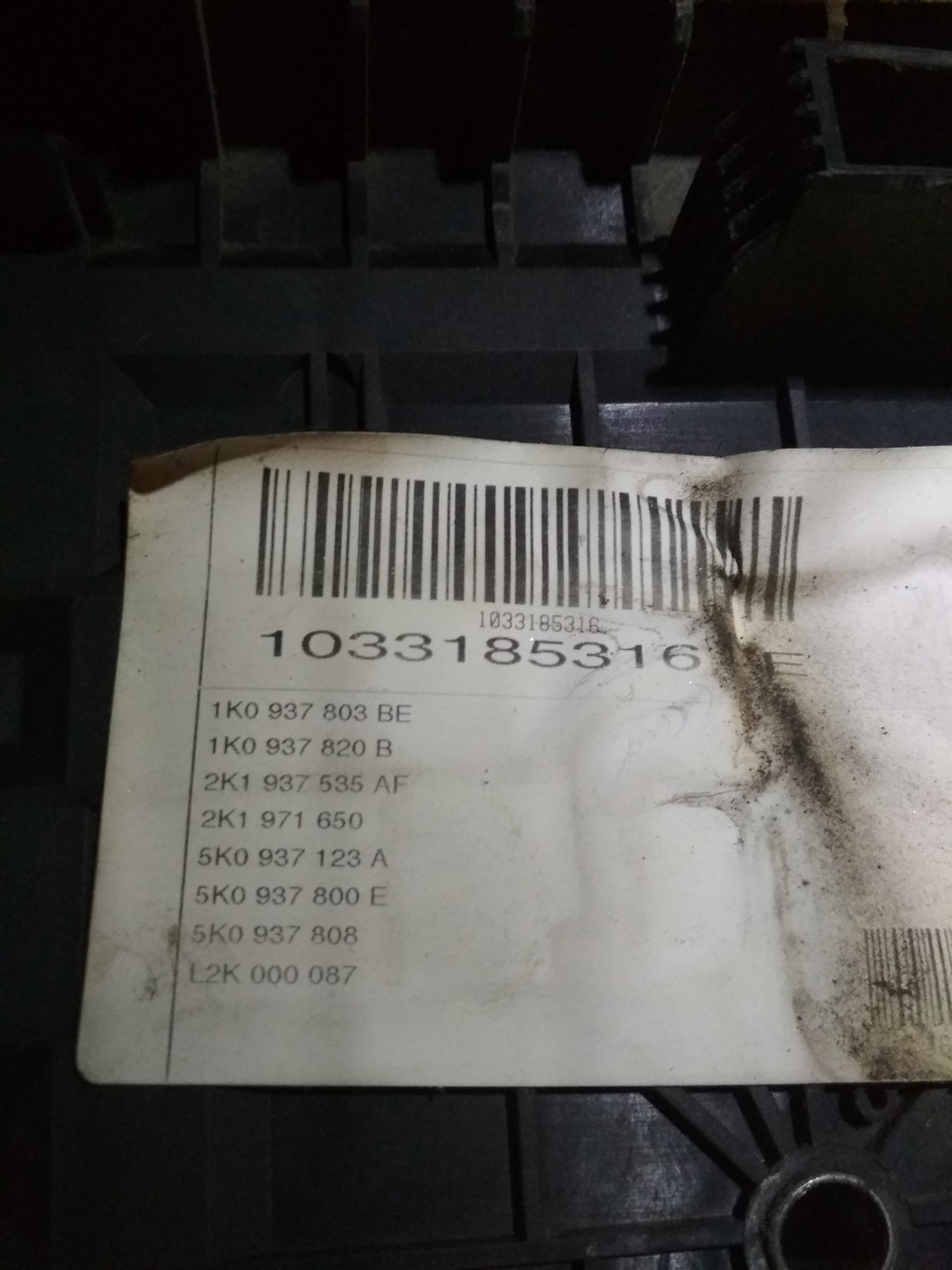

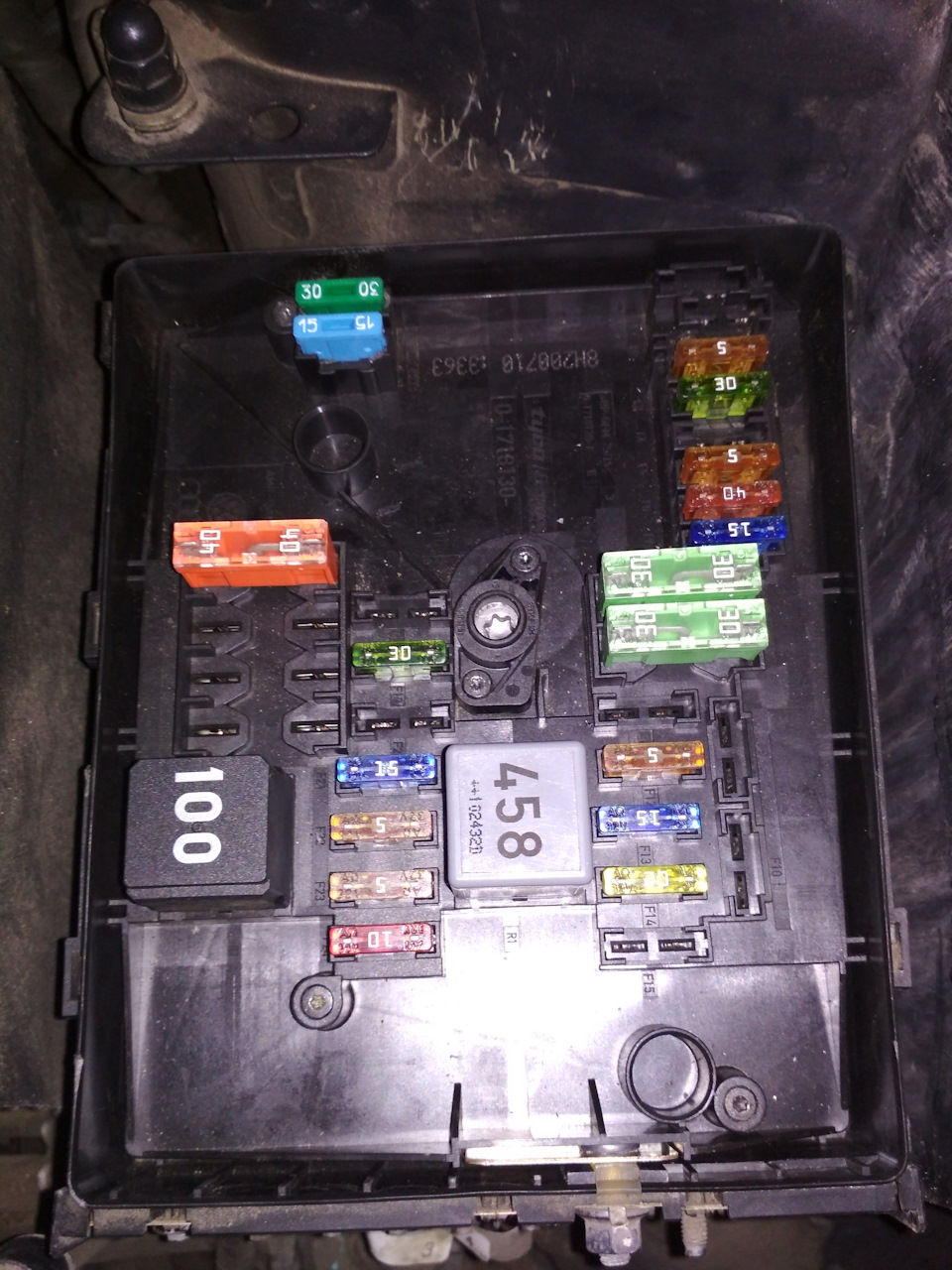

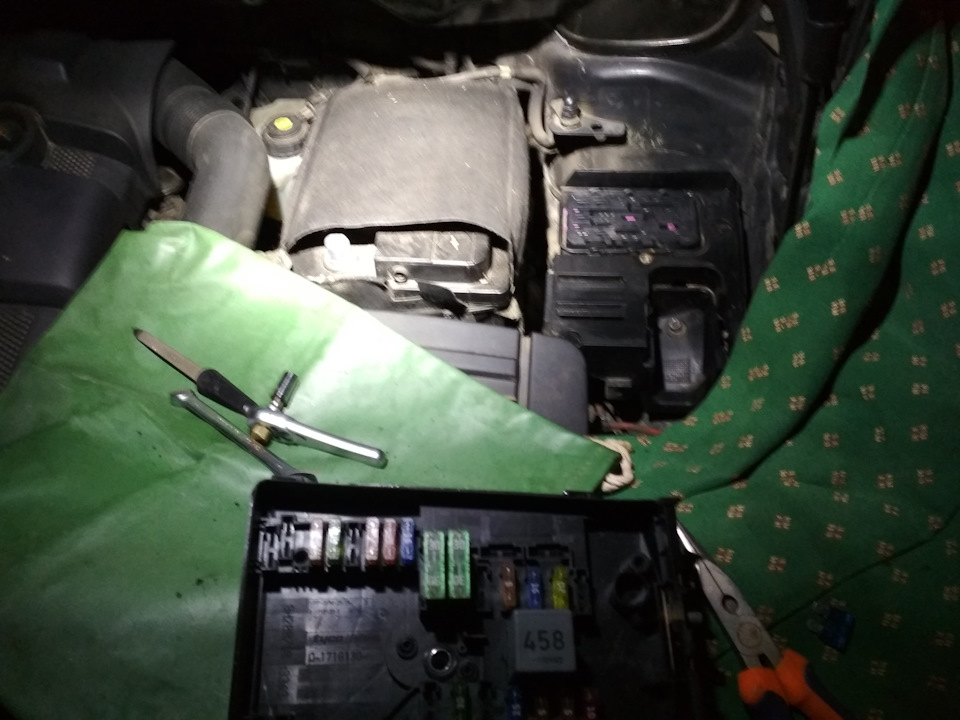

Проблему решать пришлось «ковырянием». Снял коммутационный блок.

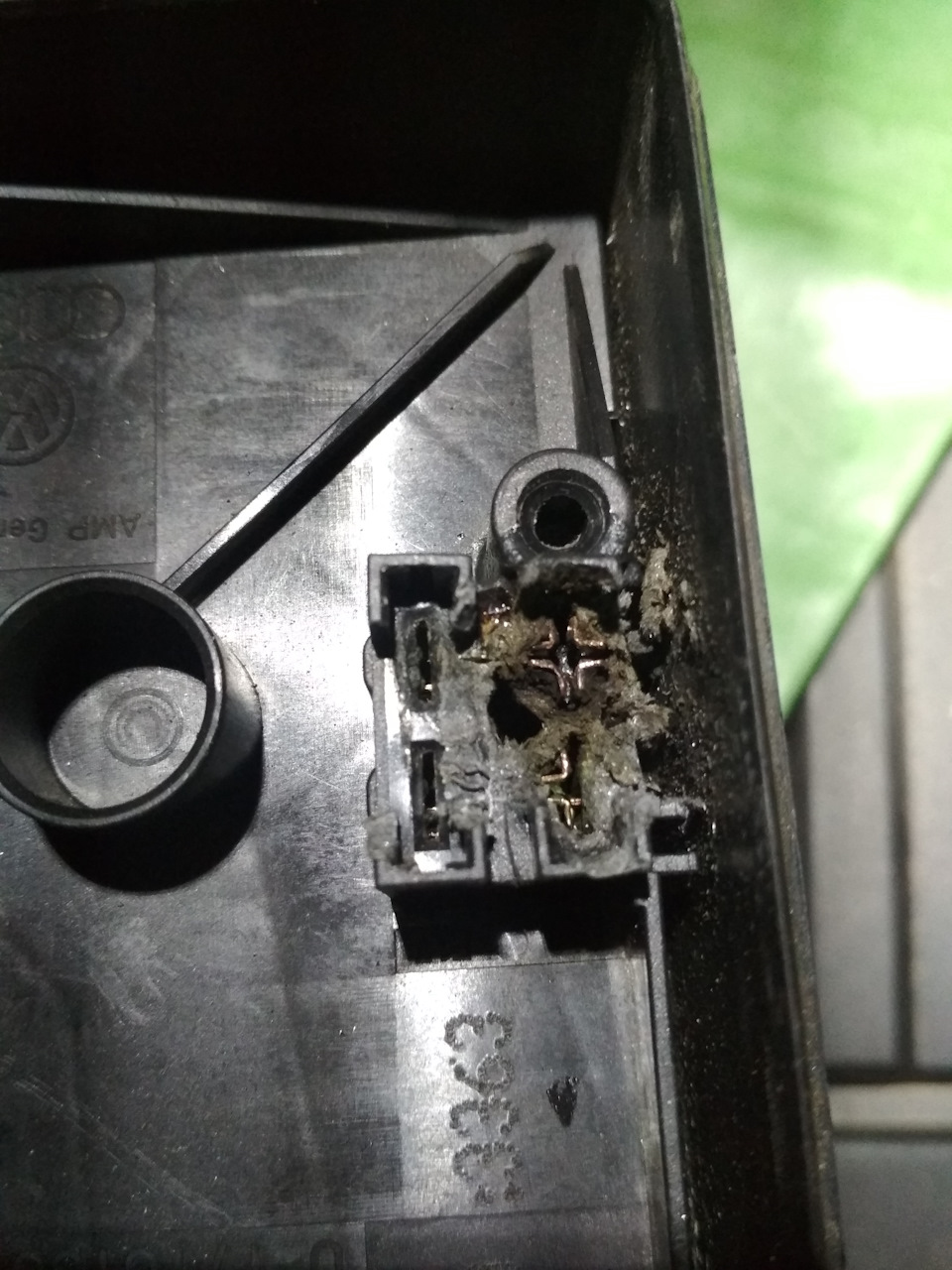

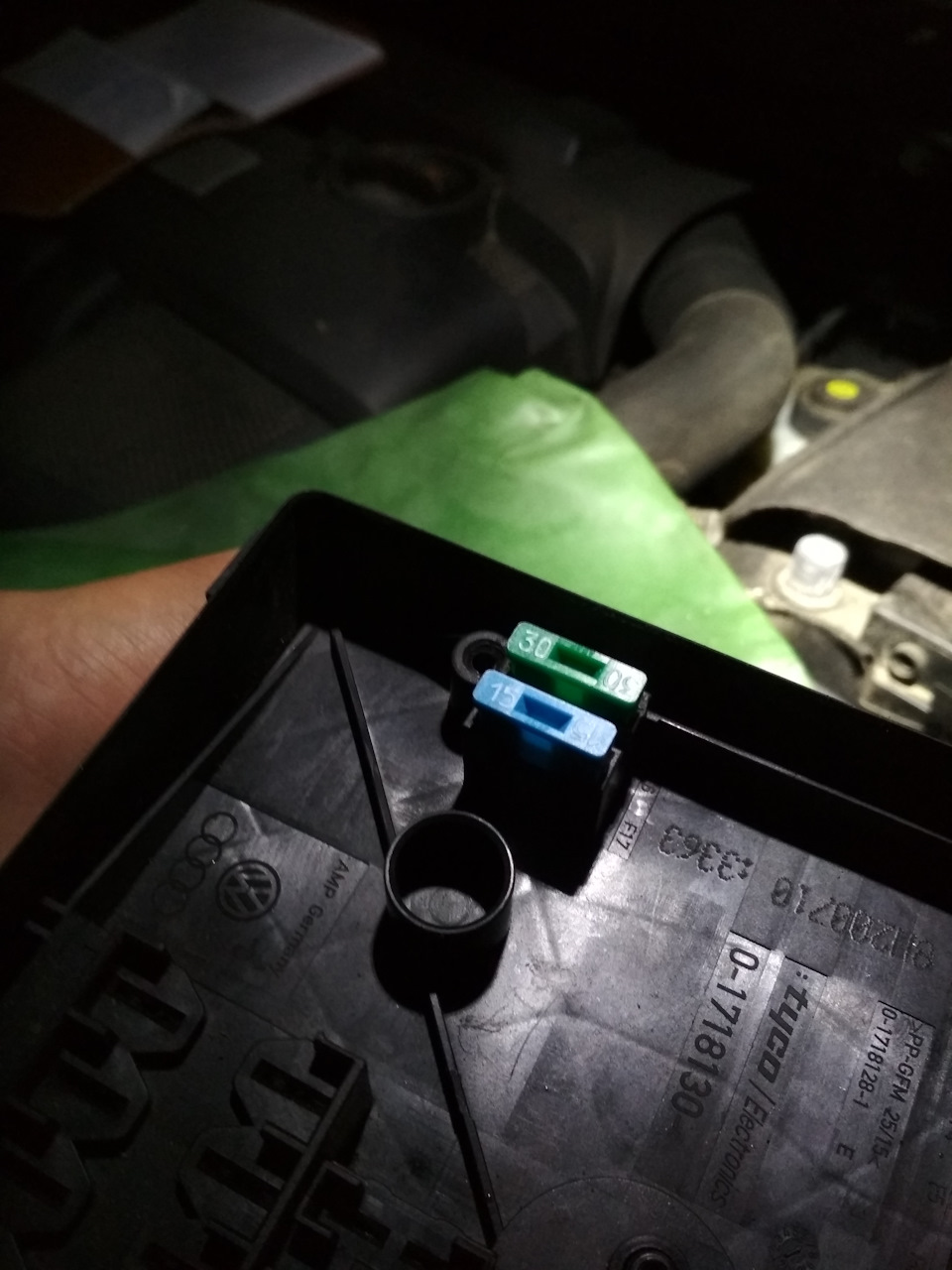

Срезал ножом весь пластик наплывший, освободил и зачистил контакт. Получилось не очень симпатично, но работоспособно.
Очистил всю многолетнюю грязь-это место никогда не разбиралось и не отмывалось.
Освещение заработало, но смущает и волнует всё таки не перегоревший, а расплавившийся предохранитель.

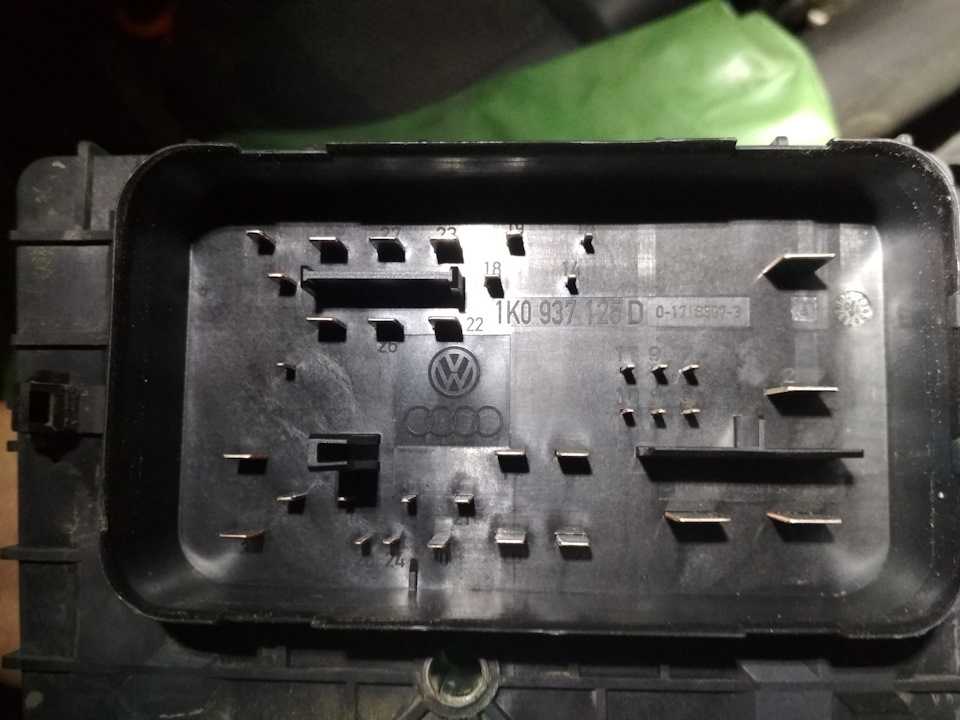

Нужно думаю разобрать блок и посмотреть целостность платы. А как вариант замены блока целиком (вариант б/у найден, т.к новый от 13 руб. стоит).
Буду рад совету в ситуации.
п.с. на вечер записался к электрику на осмотр
Предохранители и реле Volkswagen Caddy
Рассмотрены автомобили с 2003 года выпуска.
Общее расположение блоков в Volkswagen Caddy.
Блок предохранителей в салоне.
Данный блок расположен под приборной панелью слева. Для доступа к нему необходимо открыть крышку.
*Перечень предохранителей (SС),
расположенных в блоке предохранителей C
Расшифровка:
| № | Номинал | Функция/ узел |
| 1 | не используется | |
| 2 | 5А | блок управления распознавания прицепа |
| 3 | 5А | выключатель отопителя и выбора режима работы G65 датчик высокого давления |
| 4 | не используется | |
| 5 | не используется | |
| 6 | не используется | |
| 7 | 5А | регулятор обогрева сиденья водителя регулятор обогрева сиденья переднего пассажира |
| 8 | 5А | нагревательный резистор левого жиклера стеклоомывателя нагревательный резистор правого жиклера стеклоомывателя |
| 9 | 5А | блок управления подушек безопасности контрольная лампа отключения подушки безопасности переднего пассажира |
| 10 | 5А | блок управления электроники управления мобильного телефона |
| 11 | 10А | блок управления усилителя рулевого управления |
| 12 | не используется | |
| 13 | не используется | |
| 14 | 5А | выключатель ASR клавиша отключения ASR и ESP блок управления ABS с EDS |
| 15 | 10А | выключатель фонарей заднего хода реле для работы в режиме автономного отопителя (с мая 2004) |
| 16 | 5А | диагностический интерфейс шин данных |
| 17 | 7,5А | лампа левых габаритного огня и заднего противотуманного фонаря (а/м без центрального замка) |
| 18 | не используется | |
| 19 | не используется | |
| 20 | не используется | |
| 21 | не используется | |
| 22 | 5А | устройство приема радиосигнала дополнительного жидкостного отопителя |
| 23 | 10А | выключатель стоп-сигнала лампа левого стоп-сигнала лампа правого стоп-сигнала лампа верхнего стоп-сигнала блок управления ABS |
| 24 | 10А | переключатель освещения блок управления климатической установки диагностический разъём (Т16/16) |
| 25 | 30А | блок управления обогрева сиденья водителя блок управления обогрева сиденья переднего пассажира |
| 26 | 10А | блоки управления двигателя |
| 27 | 15А | электродвигатель очистителя заднего стекла (с мая 2004 года) |
| 28 | 5А | переключатель освещения (а/м с центральным замком) |
| 30 | 20А | выключатель противотуманных фар (а/м без центрального замка) |
| 30 | 20А | выключатель задних противотуманных фонарей (а/м без центрального замка) |
| 30 | переключатель освещения (а/м без центрального замка) | |
| 31 | 25А | реле для работы в режиме автономного отопителя (до апреля 2004 года) |
| 32 | 15А | насос смывателя |
| 33 | не используется | |
| 34 | не используется | |
| 35 | 40А | приточный вентилятор реле для работы в режиме автономного отопителя |
| 36 | не используется | |
| 37 | 15А | лампа правой фары ближнего света (а/м без центрального замка) |
| 38 | 15А | лампа левой фары ближнего света (только а/м без центрального замка) |
| 39 | не используется | |
| 40 | 20А | блок управления распознавания прицепа |
| 41 | 20А | розетка ТСУ |
| 42 | 15А | розетка 12 В (рядом с рычагом стояночного тормоза) |
| 42 | 30А | розетка 12 В (рядом с рычагом стояночного тормоза) розетка (12 В) слева в багажном отсеке |
| 43 | реле электрического топливного насоса 2 (ВСА, BGU) | |
| 43 | 15А | реле топливного насоса (BDJ, BJB) топливный насос |
| 44 | 5А | датчик системы охраны салона датчик наклона автомобиля |
| 45 | 5А | блок управления выбора антенны |
| 46 | 7,5А | блок управления бортовой сети |
| 47 | 25А | Предохранитель прикуривателя фольксваген кадди |
| 47 | 30А | задний прикуриватель |
| 48 | 20А | реле системы очистки фар насос омывателя фар |
| 49 | 10А | блок управления двери водителя блок управления двери переднего пассажира |
| 50 | не используется | |
| 51 | не используется | |
| 52 | 25А | реле приточного вентилятора блок управления бортовой сети |
| 53 | 25А | центральный блок управления систем комфорта |
| 54 | не используется | |
| 55 | не используется | |
| 56 | не используется | |
| 57 | не используется | |
| 58 | не используется |
Блок предохранителей и реле в моторном отсеке.
Блок предохранителей SB.
Расшифровка:
| № | Номинал | Функция/ узел |
| F1 | 30А | блок управления ABS |
| F2 | 30А | блок управления ABS |
| F3 | не используется | |
| F4 | 5А | блок управления бортовой сети |
| F5 | 20А | сигнал высокого тона сигнал низкого тона реле звукового сигнала |
| F6 | 20А | катушка зажигания 1 с выходным каскадом катушка зажигания 2 с выходным каскадом катушка зажигания 3 с выходным каскадом катушка зажигания 4 с выходным каскадом катушка зажигания |
| F7 | 5А | выключатель педали тормоза блоки управления двигателем датчик положения педали сцепления |
| F8 | 10А | клапан рециркуляции ОГ электромагнитный клапан 1 абсорбера блок управления вентилятора радиатора электродвигатель привода воздушной заслонки/заслонок впускных каналов |
| F9 | . 10А | J17 реле топливного насоса (BDJ, BJB) |
| F10 | 10А | клапан рециркуляции ОГ электромагнитный клапан ограничения давления наддува переключающий клапан радиатора системы рециркуляции ОГ |
| F11 | 25 А 30А | блок управления Motronik (ВСА, 8GU) блок управления системой впрыска дизельного двигателя (BDJ. BJB) |
| F12 | 10 А | лямбда-зонд (ВСА) лямбда-зонд после катализатора (ВСА) |
| F13 | не используется | |
| F14 | не используется | |
| F15 | 40А | В стартер (цепь питания 50) |
| F1S | ISA | блок управления рулевой колонки |
| F17 | 10А | блок управления комбинации приборов |
| F18 | не используется | |
| F19 | 15А | R магнитола блок управления с дисплеем радионавигационной системы |
| F20 | 10А | блок управления электроники управления мобильного телефона |
| F21 | не используется | |
| F22 | не используется | |
| F23 | не используется | |
| F24 | 10А | диагностический интерфейс шин данных |
| F25 | не используется | |
| 10A | блок управления Motronik (ВСА) | |
| F26 | 5A | реле электропитания клеммы 30 (ВСА) реле электропитания клеммы 30 (BDJ, BJB) |
| F27 | 10A | нагревательный резистор системы вентиляции картера двигателя |
| F32 | 40A | свеча накаливания 1 (BDJ) свеча накаливания 2 (BOJ) |
| 40A | свеча накаливания 3 (BDJ) | |
| F33 | 15A | свеча накаливания 4 (BDJ) топливный насос (8СА, BGU) |
| F34 | не используется | |
| F35 | не используется | |
| F35 | не используется | |
| F37 | не используется | |
| регулятор корректора фар | ||
| F3S | 10A | исполнительный электродвигатель корректора левой фары исполнительный электродвигатель корректора правой фары |
| F39 | 5A | датчик уровня и температуры масла блок управления комбинации приборов |
| F40 | 20A | Питание SC1, SC2, SC3, SC4, SC5, SC6, SC9. SCIO, SCI 1, SC12. SC13, SC14, SC 15, SC16, SC25, SC26. SC27 |
| F41 | не используется | |
| 5A | реле топливного насоса (ВСА, BGU) | |
| F42 | 10A | реле свечей накаливания (BDJ) расходомер воздуха (BJB) |
| F43 | не используется | |
| F44 | не используется | |
| F45 | 15A | лямбда-зонд (BGU) лямбда-зонд после катализатора (BGU) |
| F46 | не используется | |
| F47 | 40A | блок управления бортовой сети Левая фара (а/м с центральным замком) |
| F48 | 40A | блок управления бортовой сети Правая фара (а/м с центральным замком) |
| F49 | не используется | |
| F53 | не используется | |
| блок управления свечей накаливания (BJB) свеча накаливания 1 (BJB) | ||
| 50 | Q11 свеча накаливания 2 (BJB) | |
| F51 | 40 | свеча накаливания 3 (BJB) свеча накаливания 4 (BJB) реле насоса вторичного воздуха (BGU) электродвигатель насоса вторичного воздуха (BGU) |
| F52 | не используется | |
| F53 | 25A | блок управления двери водителя блок управления двери переднего пассажира |
| F54 | 50A | блок управления вентилятора радиатора |
Схема предохранителей в блоке на АКБ.
Расшифровка:
| № | Номинал | Назначение |
| 1 | 150А | генератор |
| 1 | 200А | генератор |
| 2 | S0A | блок управления усилителя рулевого управления электродвигатель электроусилителя рулевого управления |
| 3 | 50А | блок управления вентилятора радиатора (2*) |
| 4 | 50А | реле разгрузки контакта X (3*) блок управления бортовой сети (3*) |
| 4 | 80А | реле разгрузки контакта X (4*) блок управления бортовой сети (4*) |
| 5 | не используется | |
| 6 | 100А | предохранители SC20 — SC24 в блоке предохранителей С предохранители SC42 — SC48 в блоке предохранителей С предохранители SC50 — SC52 в блоке предохранителей С |
| 7 | S0A | предохранители SC39 — SC41 в блоке предохранителей С (3*) |
Блок предохранителей под капотом слева.
Расшифровка:
