Фиксаторы дверей. Эксперимент. 3D-печать.
Всем привет!
Скажу сразу! Это эксперимент который идет. Никого не заставляю так делать. Далее моя оценка и мой опыт. Спасибо!
Итак! Эээээксперименты!
Двери не держались от слова совсем. Под собственным весом закрывались и от любого ветерка.
Есть 3 пути решения:
1. Дорогой. Собственно все просто, просто купить фиксатор в сборе. Номер 1Z0 837 249 D. Цена 1400 руб. плюс минус за один.
2. Бюджетный. Купить ремонтные проставки за 620 руб на 2 дери. Возможно потом так и сделаю(если опыт провалится).
plastik-avto.ru/collectio…y-dverey-2-dveri-tip-12-2
3. Условно бесплатный. Наш выбор) Напечатать на 3D-принтере эти самые проставки. Только из PETG пластика! Он максимально подходит под эти цели. (Выбор был из PLA, ABS, PETG). Кому нужна модель:
disk.yandex.ru/d/N_L23moOPz1nRA
Замена и сравнение.
Сначала купил фиксатор в сборе на разборке евроавто за смешные 110 рублей. Покупал т.к. у меня нет ни гаража ни участка где можно спокойно разобрать машину и идти менять проставки на нынешнем ограничителе. В итоге просто просто поменял ограничитель на тот что купил с уже новыми проставками.
Разбирается легко, думал будет туже. Меняется тоже не сложно.
Инструмент и допы:
для снятия карты(снимается быстро):
— Пластиковая лопатка
— Торксы 30,25,15
Высверлить динамик:
— Шуруповерт/дрель
— Сверло 8мм
— узкогубцы или плоскогубцы.(заклепки проворачиваются)
— Заклепка тяговая алюминиевая DA 4.8*10 Al Mg/St — 6 шт. Брал в метизах по 2.60 за шт. Диаметр шляпки обычный(не большой). Хватило!
— Заклепочник
P.S. В идеале ставить закладные вытягивающиеся заклепки с резьбой чтобы потом проще было разбирать. Но увы, нет такого инструмента.
Как снять: www.octavia-avto.ru/to-i-…nt-doors-panel-octavia-a5
для снятия/установки фиксатора:
— Сплайн М8 (многие пишут что торкс)
— Торкс 30
— Телескопический магнит
— Метр провода/веревки(использовать как кондуктор)
— Силиконовая смазка Silicot (в тюбике). Спрей не подойдет.
— Новые вставки.
Фото. Сначала о фиксаторах:

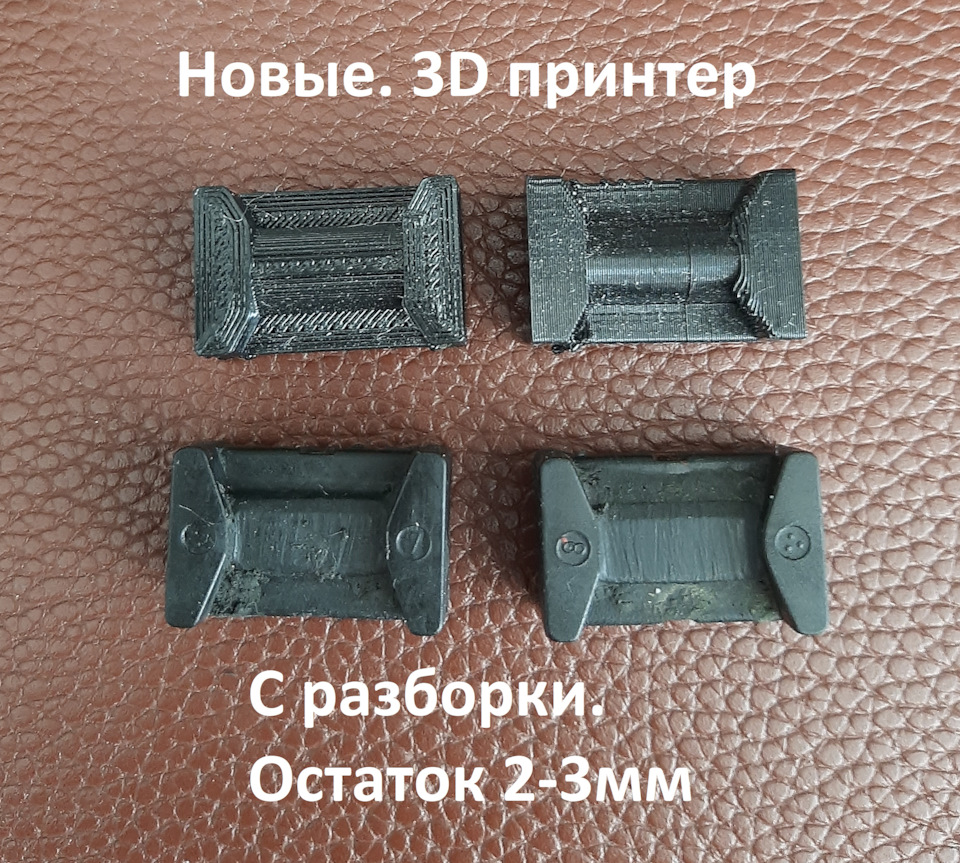

Мои в смазке. Поэтому выглядят пожёванно. Как видите зазор просто кошмарный.

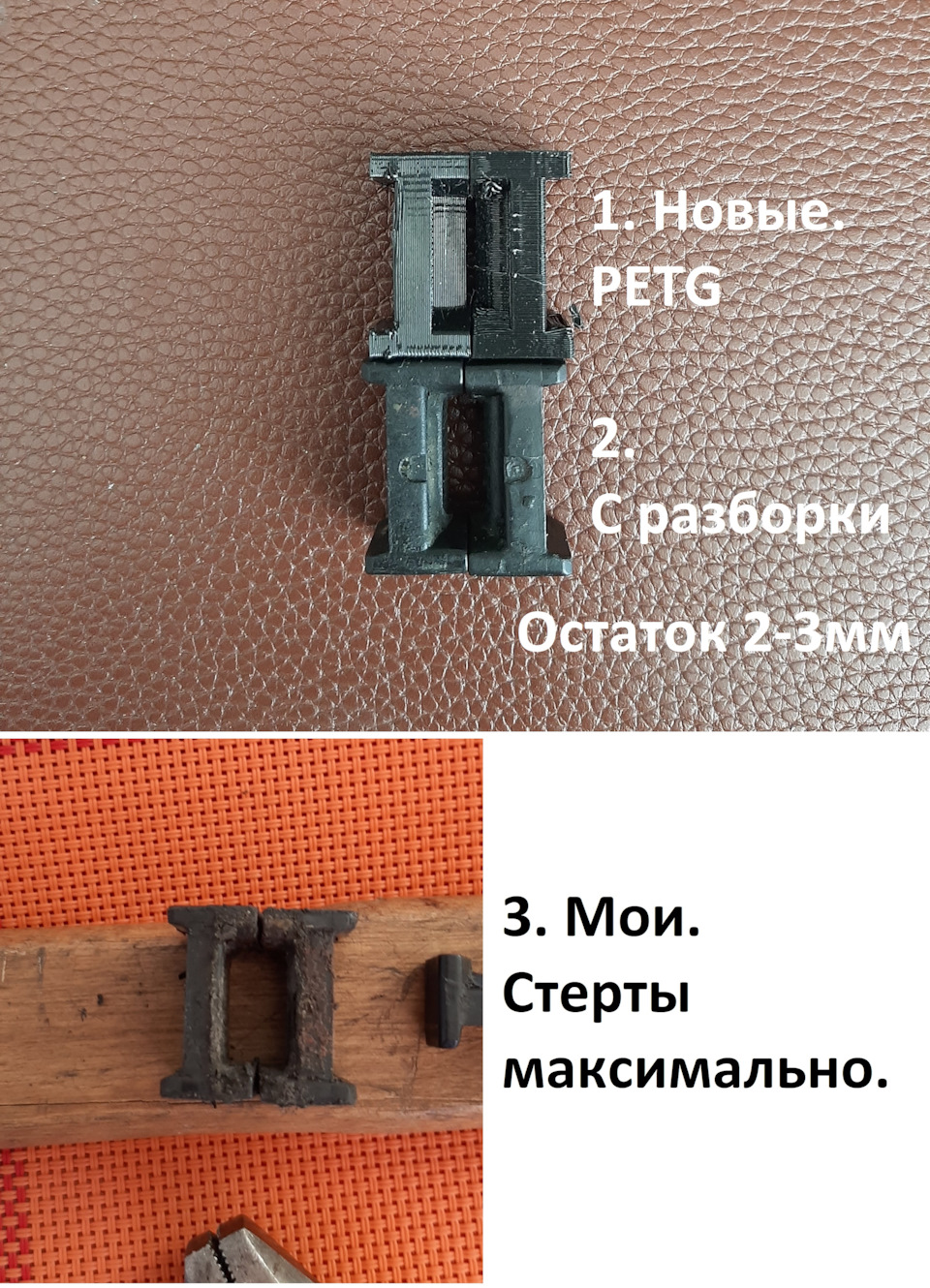

Про напечатанные: Напечатаны по-разному чтобы посмотреть каким образом лучше печатать в конечном итоге. И да, напечатаны не очень. Когда поставил это никак не отразилось (на данный момент).
Порядок действий:
Снять карту, отсоединить штекеры и высверлить динамик:
Ремонт ограничителей дверей нейлоновыми «сухарями», напечатанными на 3D-принтере
Давно ничего не писал… буквально пару дней.😂😂😂
Тема старая, давно изъеденная. Акцент иногда бьет меня дверями (может он возомнил себя трансформером? 🤣🤣🤣).
Решил отремонтировать фиксаторы ограничителей дверей, есть несколько вариантов, которые я знаю:
1) почти бесплатный — имплантация в фиксаторы стальных компенсационных вставок-валиков из гвоздей (или электродов) д.3мм. Некоторые смотрю все равно потом фиксаторы Пластик Авто заказывают, у некоторых скрипы начинаются. Мне не понравилось еще и тем, что шток покрыт полимером и как-бы стальной валик не съел со временем шток;
2) вставка фиксаторов от ограничителей ВАЗ-2109 — очень бюджетно 4 новых ограничителя 4.000тг, но опять же там прижимной валик стальной, т.е. тверже нашего штока (а у ВАЗа шток стальной — ему нормально, но не нам);
3) заказать ремкомплект Пластик Авто — цена в Астане 7000-8000тыс.тг — мне кажется перебор;
4) заказать заводские стоковые ограничители — вариант для буржуев — около 14.000тг/4шт. (при чем задняя левая дороже передних, задняя правая дороже левой, а если заднюю правую перевернуть, то он окажется задней левой — похоже на идиотизм. Партномера у всех 4 разные, хотя правые если перевернуть окажутся такими же как и левые). Да и они со временем держать не будут как с завода;
5) заказать по объявлению на 3Д принтере — обзвонил, делают из нейлона — 8.000тг — ценник тоже не гуманный;
5.1) бюджетный пятый вариант. Заказать у знакомого на 3Д принтере, посоветовал нейлон, говорит очень стойкий к истиранию и смазка необязательна (либо силиконом) — отдал 5.000тг (только за материал) — считаю самый оптимальный и интересный вариант, что и сделал.
Снял размеры как можно точнее.
Вчера вечером заказал, он по моим размерам сделал чертеж, затем разработал 3Д-модель, сегодня в обед забрал. Ветер сильный, поэтому сделал пока одну дверь

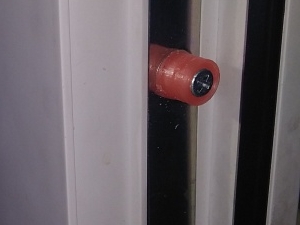

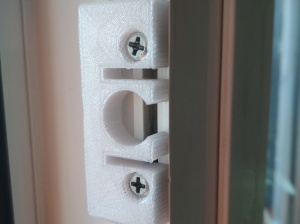

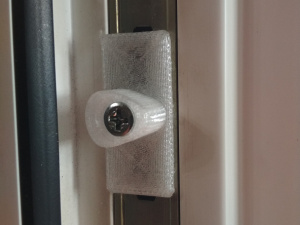

Защелка балконной двери.
Описание
Слой 0.14
Заполениние 50%
Без поддержек, рафтов итд.
Инструкция
Слой 0.14
Заполениние 50%
Без поддержек, рафтов итд.
Файлы для скачивания
Скачивание доступно только авторизированным пользователям.
Распечатанные модели
Комментарии
сделал, работает, Спасибо. бабышку под нее проектировал! (первый опыт моделинга)
Я кстати «усилил закрывающий эффект» в прорези вставил резинки. Вырезал чуть больше прорези и запихал. Работают лучше. Есть еще версия без прорезей если надо выложу.
такую бабышку замоделил и все отлично работает, спасибо за модель, а то постояно меня на балконе закрывали 8)
Спасибо за начальную модель. Доработал для 70-го профиля. Пришлось подвигать выступы. Кроме того в модели Blender показывал 2 неправильно построенные плоскости. Изменил немного форму защелки и штыря. Печатал PETG, т.к. менее хрупкий, чем ABS и PLA.
И штырь.
