20е динамики в двери
Установка «8 (диаметр 20 см) в штатные места
После того как в задних дверях начали шуршать hertz ev165
Так как езжу без сабвуфера, было желание поставить что то такое, что будет хорошо отыгрывать низкие частоты, и на глаза попались динамики magnum mbs-6.5c, у которых довольно большая губа для 16-ти сантиметровых и им можно было бы дать большой ход.
Поездив так некоторое время, я начал думать о том, что бы поставить в задние двери динамики большего диаметра, что бы панч от них был более хлёстким и нижних частот они смогли бы переваривать побольше.
Так как места в дверях и так не много, а портить заводской вид дверных карт не хотелось, решил выбрать 20-ти сантиметровые динамики с максимально низкой посадочной глубиной и предположил, что их получится установить, заменив проставочные кольца. Выбор пал на ural bv-200 neo, недавно вышедшие динамики на неодимовых магнитах, с достаточной мощностью. Это чуть ли не самые «плоские» и компактные 20-ти сантиметровые динамики, которые мне попались в интернете.
После покупки (3400р. + 200р. за кольца), разобрав дверь и сняв «старые» магнумы (они простояли у меня около 2-3х месяцев), я столкнулся с невозможностью нормально закрепить большие кольца, хотя бы примерно в штатные места и динамик магнитом всёравно упирался в усилитель двери.

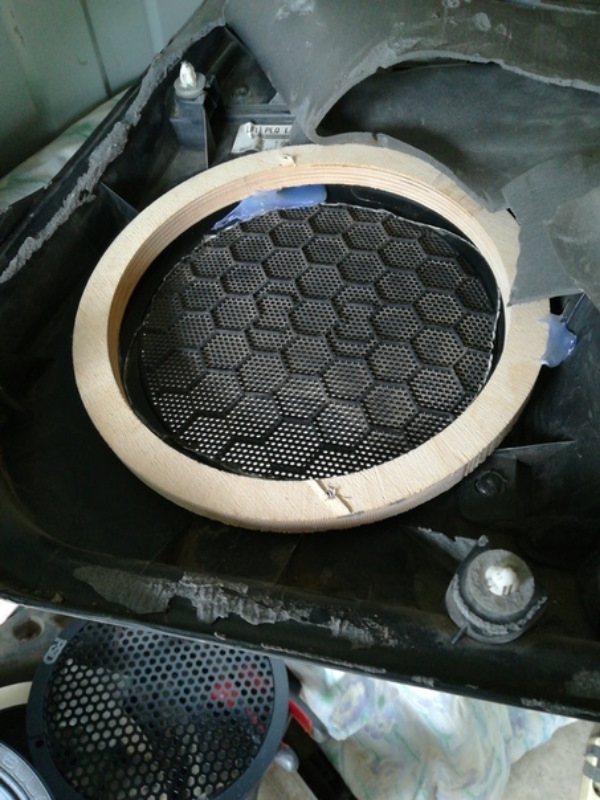

Почесав голову и проведя несколько примерок, я решил, что лучше всего будет закрепить кольца на внутренней стороне карты дверей, а сами динамики прикрутить с обратной стороны к кольцу (получилось, что сначала прикручивается динамик к карте, к нему подключаются провода, благо на «булавах» коннекторы зажимные, а только потом карта крепится на своё место.
Решение придумано, надо вклеивать, поприкладывав кольцо к карте, решил, что для удобства и большей надёжности крепления нужно срезать небольшой бортик вокруг решётки на внутренней стороне карты, после чего кольцо хорошо встало, но с небольшим наклоном.
Сначала, для крепления колец думал использовать полеэфирную смолу, но для начала решил закрепить на термоклей для примерки (его если что срезать просто и сохнет он побыстее)
Примерка прошла удачно, начал разбирать всю конструкцию обратно, и подёргав с большим усилием за кольцо, решил, что можно просто проклеить по кругу всё кольцо термоклеем. Так и сделал.
Динамики стоят, держатся надёжно, звук — что надо, вид обшивок полный сток, как и хотелось)
Дополнение (15.05.2019)
Снял эту попытку воткнуть двадцатки любым способом, в связи с тем, что купил новые — ural w200 warhead. Они весят в несколько раз больше, и по конструкции очень напоминают сабвуфер, ибо являются настоящими мидбасовыми динамиками (играют от 30hz, резонансная 36hz). Имеют давольно много мощности в запасе (номинал 210вт), магнит огромный и тяжолый. Что бы небыло лишних призвуков от карт дверей, полностью закатал их виброй, для усиления. Выпилил родное место крепления динамиков, на болты прикрутил к нему проставочное кольцо еа 200мм и проклеил среднюю часть двери (где стеклоподъемник крепится) и пластик и металл виброй 4мм. Заиграли шикарношумов нет, пробовал сделать в одной двери закрытый объём, но в задних дверях мало этого самого объёма, этим динамикам нужно порядка 25л, поэтому просто постарался заклеиль отверстия в двери по максиму, остались только то, через которое стекло выезжает и сливные для влаги снизу, под картой ни откуда воздух не выходит. Такого объёма вроде бы хватает.
Динамики 20см в штатные места
В общем, добрый вечер/день.
Давно не доходили руки писать дальше, все за что брался выходило ужасно и вызывало у меня грусть… Это дело относительно не исключение, но тот звук который получил по итогу перекрывает все «косяки».
Но это дело не рекомендуется к применению, действуйте на свой страх и риск, я ни в чем не виноват. Просто хочу, машина это у меня на долго, а удовольствие такое дело доставляет.
К слову, тут будет больше текста чем фото, когда уже больше часа не можешь поставить обшивку на место, как то не до этого 🙂
Но обо всем по порядку!
Как то в одном из постов я упоминал о проводке под музыку, подпил штатных мест с проставками под динамики и т.д.
Так как с финансами все так же напряжно, а изменений хочется, но на магнитолу пока денег нет, решил поменять динамики.
Следуя своему плану на будущее, а это — низкоиграющие среднечасточники в передних дверях (мидрейндж) от 100гц до 6кгц, взади чистые среднечасточники для вокала и подыгровки от 200гц до 8кгц, саб с хорошей «полкой» почти готов, ну и по мелочи. В общем ставить было решено сразу 20е динамики, так как хотелось все таки именно их в данный момент заиметь, я старые руби 16 отдать обратно другу.
К слову о том что может кто то из вас сказать — «есть куча и 16 мидбассов и вообще все херня нафига ты колхозишь» и т.д., объясню — за два года, как в автозвуке так и в машинах, я понял что нужно ИМЕННО мне, моим ощущениям от езды, и моим ушам от музыки в авто. Потому то что я делаю это вещи которые я обдумывал и прикидывал очень давно именно под свой слух.
Ну и все таки громкость определенная меня таки радует 🙂
Ладно, слишком много размышлений, едем по делу.
По началу был выбор между динамиками avatar mtu-81(3000р), machete mw-80(4200р, кстати с ними катает мой друг и по ним шло основное сравнение). Приехав в одну из известных студий с целью покупки спросил парней и решили послушать в стенде. Там же, уточнив что я хочу в будущем слушать на повседневе их от 100гц и ценник бы иметь до 5 тысяч мне посоветовали ещё hannibal mh-81(4000р).
Да есть ещё и другие фирмы, но некоторые интересующие не были в магазине вообще, а многие другие не хвастались заявкой в районе этих гц.
По итогу прослушки, и я и мой друг пришли к выводу что ганнибалы самые топ, самое главное то что ценник гуманный, панч приятный и до верхов 8-10-12кгц они забираются (что позволяет спокойно ездить без твиттеров, они у меня в последнюю очередь). Минус, клеммы для подключения не самые удобные, у прайда все таки на мой взгляд лучше, хотя бы одного размера.
Опять же напоминаю, уши у всех разные, лучше по возможности слушайте в живую в стендах.
Приехав на хату к другу, начали творить, он сразу отобрал руби и пошел ставить обратно себе 🙂
Я же разобрал обшивы и оценил фронт работ.
Честно, не смогу дать точных инструкций по размерам куда что пихал. Точку опоры брал от прошлых проставочных колец под 16, там уже прикидывал.
Конечно в первую очередь обычным лобзиком по размерам точно под эти динамики выпилили проставки. 189мм внутренний, 209мм внешних диаметры.
Тут очень выручает шуруповёрт и насадкой под круглую наждачку. Подшлифовать некоторые лишние места да и далее поможет очень.
Так же между делом, от края отверстия, до стекла примерно 62-63мм, я считал с запасом ровно как 60мм.
У этих 20ок посадочная глубина 76мм. Потому круги пилил из 18мм фанеры, стекло по итогу ни чего не задевает и там где то 4-5мм от магнита до него.
Для крепления колец использовал заранее купленный комплект болтов м6, длинна вроде 40мм если не изменяет память.
Дальше буду писать уже с учётом определенных ошибок.
Кольцо закрепил просто двумя болтами и руками. Подвесил обшивку понять где будет тереть, а тереть в ней будет и справа и слева, там счёт идёт реально на миллиметры.
Сам металл начал пилить уже после того как зафиксировал кольцо. Отметил маркером, снял проставку и полетел сверчком. Болгаркой так ровно не получится, но и стоит эта фигня 1500р примерно.
Сами же кольца закрепил в конце уже максимально жёстко, вначале сделав три отверстия где они будут зафиксированны болтами. Потом эти отверстия немного расширил поверху фрезой для шуруповерта, и в конце «пером» 16мм углубил примерно на треть. Чтобы шляпка болта была утопленна и не мешала поставить динамик.
После начал блин творить, дело на любителя, а я любитель. Поэтому решил подшлифовать шуриком с кругом пластик на двери, чтобы избавится от лишней толщины, и со стороны кармашка он стал чуть податливее.
Скажу честно, на водительской двери, так как делалась первой, нормально не встали две клипсы, те что в углу где динамик. Решение нашлось косяком на второй двери. Случайно стёр чуть больше пластика, так что в кармашке, со стороны динамика, в верхнем его углу образовалась небольшая щель. Фото с ней докину чуть позже, в глаза вообще не бросается, разве что чуть чуть подмазать надо будет. Но звучит страшнее чем выглядит.
По факту из-за этого само проставочные кольца с динамиком смогло немного сместить эту стенку, что обшивку не повело и клипсы уже на пассажирской двери встали все как надо.
Мучительно дело, но что поделать, инфы по этой теме я кстати в интернете толком не нашел, потому и пишу.
Ух, много же вылилось, вот что значит долго не писать.
Ну да ладно.
В результате, не меняя настройки на усилителе, звук стал насыщеннее, наконец то услышал то что 16е руби не передавали. Но пока без магнитолы, но пока на слух, до 100гц буду опускать уже с нормальной магнитолой.
Завтра постараюсь добавить немного инфы про косяки внешние что вышли, и может сниму видео как играет, качества уровня «ксиаоми топ за свои деньги».
Доработать там есть что, спиленные места чем то промазать, на всякий случай. Перешумить двери и с помощью вибры закрыть мелкие щели, но это проблема будущего меня и скорее всего будет делаться в следующем году. Посмотрим.
Для тех же кто может начать негативить — как писано выше, делал это для себя, обдуманно, я знаю что можно лучше, что мог бы заказать подиумы (сам делать не хочу, проходили), но у меня все упирается в бюджет, я делаю, но медленно.
Пост скорее для тех кто так же думает, ставить или нет, и с какими проблемами можно столкнутся при таком деле, при тех же «переменных».
Всем спасибо кто осилил до конца, любви, здоровья и понимая того что лично вам по душе. А так же помнить что у всех нас вкусы разные✌️
20 динамики в штатное место
Всем доброго времени суток.
Продолжаю пополнят БЖ.
Сегодня я вам расскажу, как я жестил и лепил 20 динамики в штатные места, допом в передние двери ставил 16 динамики и поменял динамики в задних дверях.

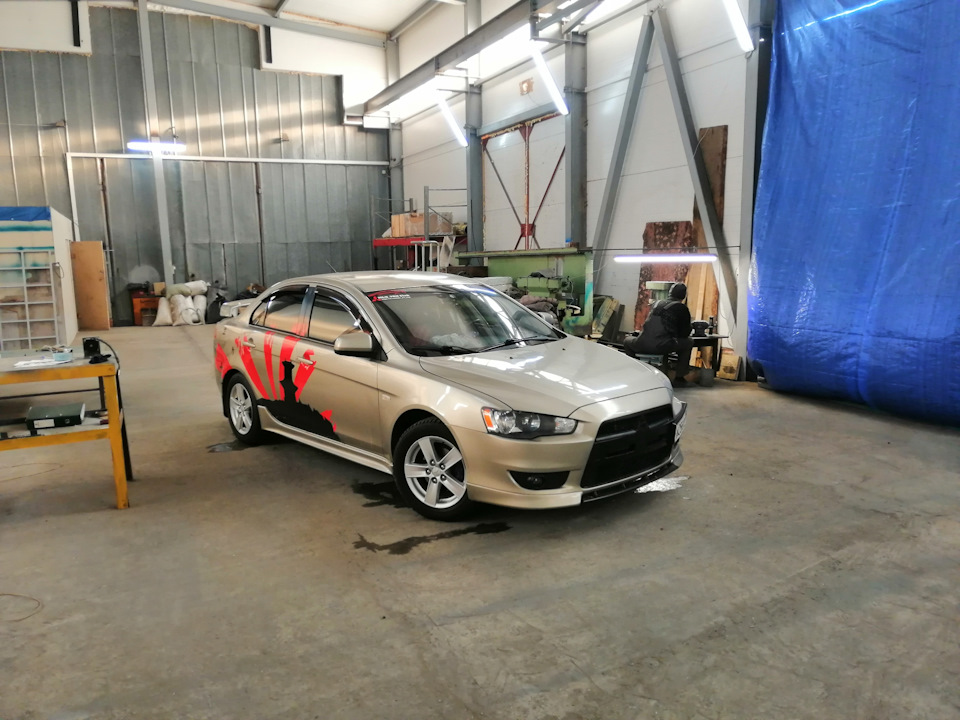

Загоняем красавца в стоило
Как многим известно, что автозвук это болезнь. Можете осуждать и говорить что я колхозник, но это мой автомобиль и я творю, что хочу.
Так как мне было лень вырезать кольца на ЧПУшке, я тупо прикупил 4 проставочных кольца под 20 динамик. И начал примерять, что и как.
Ясен трясен ниниго не влезало, но прогресс не стоит на месте и в дело вступает «болгарка».
Сначала порезал кольца, таким образом, чтобы карта садилась на свое законное место. Но одними кольцами дело не обошлось, пришлось резать динамик, да да, это не опечатка. Скажу сразу, подвижные детали динамика, не пострадали, так что камнями не закидывай. Динамики взял не дорогие, момо.
Дальше пошла война с доп динамиками в переднюю дверь, опять же без колхоза не обошлось)))

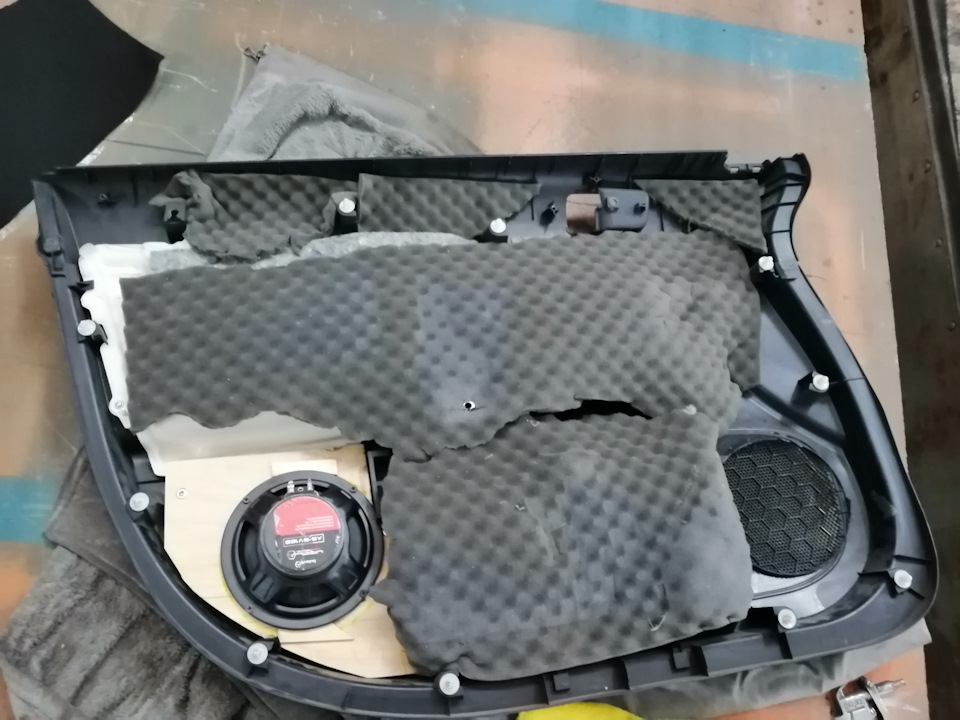

Взял фанеру 4 мм, вырезал по форме карты, закрепил её на карте 3-мя саморезами.
Сначала просто насверлил отверстий в карте, чтобы звук от динамиков проникал в салон. Выглядило это мягко говоря не очень. (((

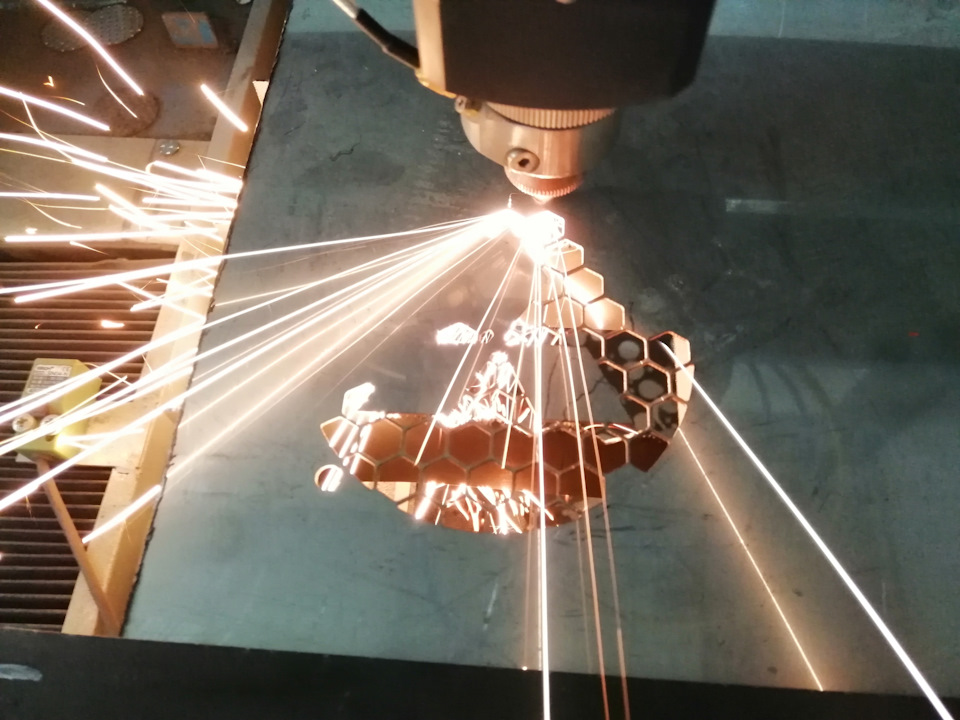

Поэтому я взялся опять за нарисование и производство гриля.
Когда вырезал, начал думать, полировать или матовать металл. Сначала полирнул, мне не очень вкатило. Зажал гриль в токарном станке, взял шкурку и матанул его шкуркой.
4. 20см динамики в задние двери или «автозвук болезнь».
Собственно не так много времени прошло с продажи фронта, как штатной заводской акустики начало не хватать.
Но так как вопрос был к возврату стокового облика авто, потому что на пороге зима и кучу музыки в морозы с собой возить бессмысленно — собрали с братом все в штатные места.
И если с передними динамиками было все ясно, что кроме 16см туда ничего не впихнуть, то на задних дверях решили оторваться по полной в стиле «выпихнуть невпихуемое».
Отслушав кучу динамиков из ассортимента нашего магазина — подобрали отличную связку под маломощные и компактные усилители, которые кстати разместятся под полкой в багажнике.
Так вот, в задние двери решили установить 20см эстрадные динамики от компании Ural Sound. Мы уже отлично знакомы с данной компанией и на протяжении нескольких лет плодотворно сотрудничаем.
Почему же мы так хотели установить динамики размером побольше? Да потому что с недавнего времени Веста превратилась в «поджоп», в багажнике которой может очутится не только пятничный Ашан, но и коробки с продукцией автозвука, различные запчасти для второй машины и даже охапки дров для отопления гаража.
Возвращаясь к нашим баранам и почему же все таки 8″ эстрада: как вы уже поняли — ставить саб нет возможности и даже корпусА типа «стелс» не вариант. Поэтому, чтобы хоть как-то компенсировать низкие частоты в композициях — остановились именно на этом размере, попутно забронировав все четыре двери с двух сторон виброизоляцией.
Пока что все работает от одного двухканального усилителя 2.60, но позже добавим ещё железок, чтобы стало громче и качественнее.
Пока результатом доволен полностью и если вы готовы морально резать лишний металл, то устанавливать назад такой размер определенно стоит!
Выбор 20 динамиков, на чем же мы остановились)))
Всем привет.
С прошлого БЖ, всем спасибо кто принял участие в помощи, выбор был сделан.
Начну с того что я послушал и конечно же расскажу о том что мне понравилось больше всего…
Бюджет был 5000р, естественно плюс минус еще средства. Выслушав все рекомендации не только тут но и на просторах интернета поехал слушать. В стенде были установлены для меня динамики, а точнее:
1) URAL AS-PT200 PATRIOT номнал 180вт, цена 5980р.
2) MOMO HE-817 номинал 250вт, цена 7300р.
3) Deaf Bonce DB-MX80 номинал 150вт, цена 4490р.
4) Dynamic State CM-L20.4 v2 номинал 100вт, цена 5300р.
5) Pride Diamond 8 номинал 275вт, цена 6990р.
6) Kicx Gorilla Bass GB-8N номинал 150вт, цена 5220р.
Прослушка динамиков заняла примерно час, сразу были отсеяны динамики фирмы МОМО и URAL, на фоне остальных играли они не интересно, при этом имея цену выше заложенного бюджета. Потом решено было убрать и динамики Pride, опять же за более высшую стоимость колоссальной разницы я не заметил, но про них хотя бы можно сказать что и правда играют достойно, при этом имея малую глубину установки 77мм, что многим упростит их установку… Вот собственно и остались три фаворита, но все познается в сравнении и на разных музыкальных треках. Отыгрывали оставшиеся три вполне все достойно, но уже более четко стало складываться впечатление и следующими вылетели Dynamic State, была бы их цена хотя бы дешевле Deaf Bonce то можно было бы задуматься о их приобретении, но все же…После 10-15 минут переключения между динамиками уже думал взять именно так многими советуемые Deaf Bonce, да они к тому же стали стоить доступных денег и играют очень громко, но имеют не приятную для моего слуха особенность, описать это будет сложновато, не лезет в голову формулировка)))
Так вот, замучив уже окончательно помощника в выборе решено было взять Kicx Gorilla Bass GB-8N, обошлись они 4900р со скидкой, играют они абсолютно разную музыку не напрягая слух, довольно таки громкие, ничем не уступают МХ-80, при этом имеют приятный бас, что очень было нужно для трехполоски.
Маленько о характеристиках:
Динамики идут по одной штуке в коробке, очень разочаровало то что нет в комплекте винтиков, но это не главное. Характеристики проще с копировать с интернета, что я и сделал:
Типоразмер, дюймы (мм) — 8.27″ (210mm)
Диапазон частот, Гц — 80-10500
Диаметр катушки, дюймы — 1.5
Материал диффузора — Прессованная целлюлоза
Материал подвеса — Ткань
Материал магнита — Ферритовый
Мощность номинальная, Вт — 150
Мощность пиковая, Вт — 300
Сопротивление катушки, Ом — 4.0
Тип корзины — Штампованная
Чувствительность, дБ — 101+-1
Установочная глубина, мм — 95
Установочный диаметр, мм — 185
Вес, гр — 2995
На коробке указано все именно так.
Клеммы +- самые обычные, у Deaf Bonce DB-MX80 порадовало что уже терминалы, очень аккуратные и приятные, но опять же для меня это было не главное.
Ну и еще, что было довольно таки не приятно, это установочная глубина 95мм, они просто уперлись в металл двери и пришлось применить молоток для того чтобы подогнать отверстие для их установки, поэтому на этом этапе безусловно плюсик Pride Diamond 8.
Собственно пока видео не будет о том как теперь заиграла система, но на самом деле очень нравится и не капельки не жалею о сделанном выборе. Теперь осталось чуть чуть их прикатать и дальше уже можно будет заснять видео, ну и конечно же в планах поменять рупор и наконец то купить сетки (крупные соты). Кстате кто знает где в Челике можно взять за разумные деньги сетки, кто поделится инфой буду очень благодарен)
Всем спасибо за внимание, легкого выбора вам и выбирайте то что нравится непосредственно вам, удачи!
